技术资料 顶板链 使用
顶板连的使用
3-1. 链条的拆解和连接

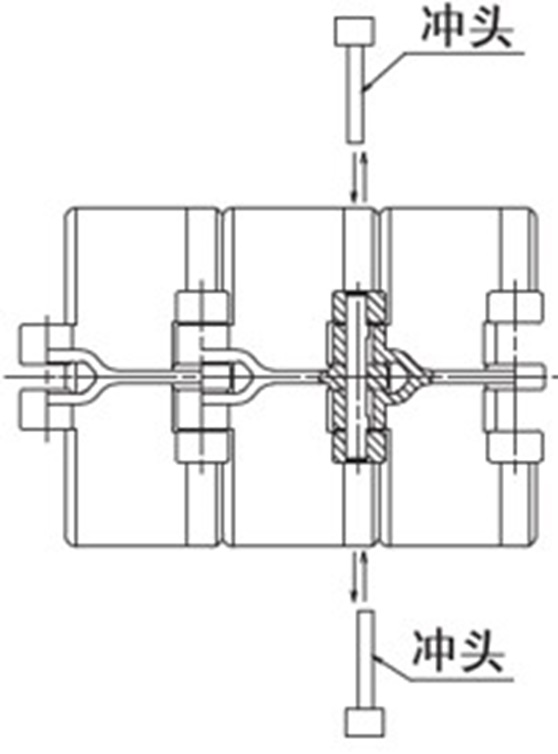

3-1-1. 连接销为D销方式时（不含TPUN555型）
链条可以从任何部分开始拆解。销也可以从左右的任意一侧拔出。

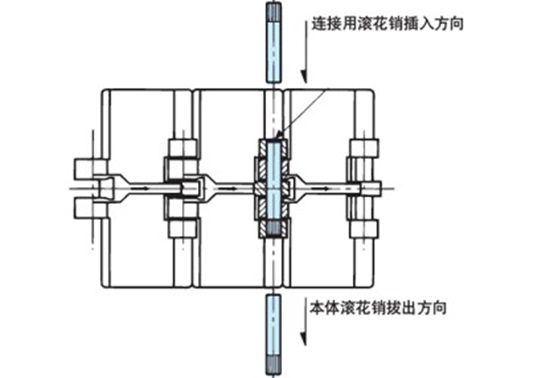

3-1-2. 连接销为滚花销
拆解时，用冲头顶住没有滚花的那侧拔出连接销。再次连接时，用冲头顶住滚花侧的端部进行连接。
(仅TTPDH、TTPDH-LBP在重新连接时也需从同一滚花侧插入。)

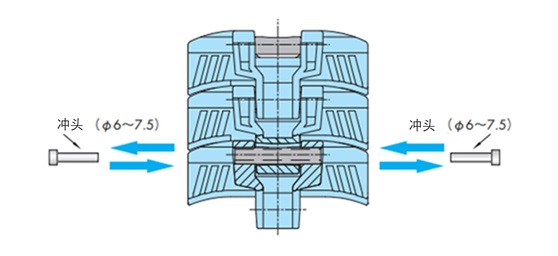

3-1-3. TTUPM838H型
D销方式的连接销，可从左右任意一侧拔出。需使用外径为Φ6-7.5的冲头。
插入冲头时需注意不能过浅也不能过深。
如使用的冲头外径小于等于Φ6或大于等于Φ7.5时，会造成链条和销的损坏。
3-1-4. TN/TNU/TRU/TP-PT/TP-PTS/TP-1873T
接头处的销与外板的一侧采用松配合。
不在接头处进行拆解时，需使用链条钳将一对销平行拔出。
非接头处拆解下的链环不可重复利用。
3-1-5. TP-1843G形/TP-1873G型
接头处的顶板提供了棕色和白色的两种颜色供选择，为便于区别请使用白色顶板。
接头处的销与外板的一侧采用松配合。
不在接头处进行拆解时，需使用链条钳将一对销平行拔出。
非接头处拆解下的链环不可重复利用。
3-1-6. ST/RT型
销和链板均采用松配合，可以从任何部分进行拆解。销也可以从左右的任意一侧拔出。
3-1-7. TO/TU型
销从顶板额另一侧拔出。
3-1-8. TS型
链条可以从任何部分开始拆解。从开口销侧将销拔出。
3-1-9. TTKU型
接头处的销与外板的一侧采用松配合。
不在接头处拆解时，需使用打磨机磨掉被铆接的销钉头部，然后将一对销平行拔出。
非接头处拆解下的链环不可重复利用。
3-1-10. TPUN555型
销为单向插入。用冲头顶住相反侧将销拔出。
3-1-11. 月牙形塑料链条
1. 从连接销上拔出R型销，拆下过渡链节。
2. 将过渡链节旋转90°。
3. 将连接销连同本体链环一起从前一个链环上拔出。

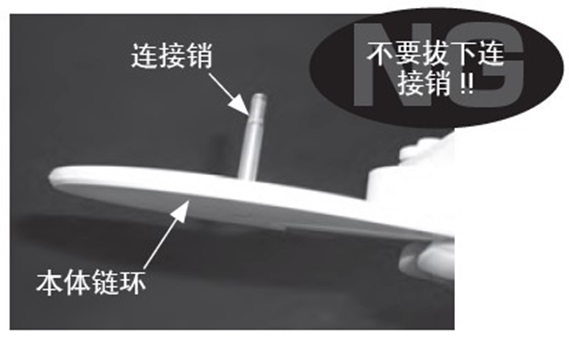

注）在拆解过程中，不要将连接销从链条链节中拔出。
3-2. 使用塑料销的注意事项及其拆解和连接
| 对象商品 | TTP-P型・TTPH-P型・TPS-P型・TPH-P型・TPM-P-SN型・TTUP-P型・TTUPM-P型・TTUPM-PC型・TPU-P型・TTUPM838H型・TPUSR-P型・TP-UB36P型・RSP40P型・RSP60P型・RSP60P-CU型 |
|---|
- 1. 需采取慢速启动和慢速停止。
- 2. 不要对链条施加初始张力。
- 3. 使用工程塑料制销进行的链条拼接，塑料销在拔出后不能重复利用，否则会使嵌合力减弱还会造成销的脱落。
务必按以下方法进行链条的断连。 - 4. 塑料模块链条的相关内容记载在各产品的选型章节。
- 5. 工程塑料制的销不能在超过60℃的潮湿环境下使用。

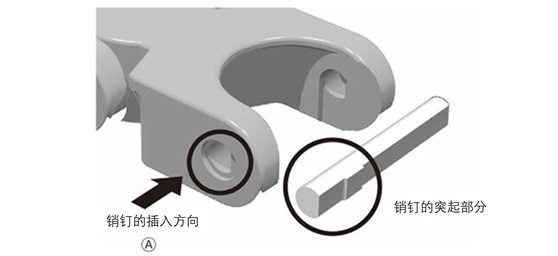

连接用的D形销
- 1)连接时，请使用附带的专用D形销（链用销：白色，连接销：橙色）
- 2)为区别链用的D形销（白色），连接用D形销为橙色。
- 3)每根链条配有一个连接用D形销。
断连方法
(1) 拆解时
- 1)用冲头抵住D形销的端面，用锤子轻击冲头将销拔出。冲头的外径需选择比链环稍小的尺寸。从左右两边均可拔出。
- 2)拔出的D形销不能重复利用。
(2) 连接时
- 1)需使用专用的连接用D形销（橙色）。
- 2)将冲头顶住D形销的端面，用锤子轻击冲头，将D形销插入链环的销孔内。
左右两边均可插入。请勿在已插入连接用D形销（橙色）的位置操作断连。 - 3)检查连接D形销的铰链左右两边的下沉量是否均等，需使两边的插入量相同。
- 4)检查拼接完成后链条的弯曲是否顺滑
