4-5. 塑料模块链条的使用
4-5-1. WT0705-W型和WT1510系列的拆解和连接
・开口销方式的拆解和连接
(WT0705-W50-SP, WT0705-W100-SP, WT1515-W50-SP, WT1515-W100-SP, WT1516-W50-SP, WT1516-W100-SP, WT1515G-M50-SP, WT1515G-M100-SP)
・拆解
(1)用一字螺丝刀等细头工具，顶住链条侧面开口销止挡的后方，往前推动的同时撬动卡扣并将其拉出。
(2)拿住撬出的止挡，拔出开口销后开始拆解链条。
・连结
(1)连接时，拉近链条使其靠拢在一起一起，然后从一端插入开口销。
(2)插入止挡，直至听到“啪嗒”声为止，插入前还需检查止挡的朝向是否正确。
(3)检查开口销是否安装正确。
・插塞固定方式的拆解和连接
(WT0705-W型：宽幅超过100mm)
・拆解
(1)使用一字螺丝刀等细头工具（刀头宽度约1.5mm)抵住位于链条侧面的插塞。
(2)利用杠杆原理撬动插塞，使其脱落。此时需注意防止插塞飞出。
(3)链条的另一侧参照(1)(2)的步骤进行操作。
(4)将细棒插入链条另一侧的销孔，推出销钉。
(5)取下推出的销钉后，开始拆解链条。
・连结
(1)连接时，将插塞插入链条的另一侧。连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
(2)然后放入插塞，封住销孔。
(3)插入插塞，直至听到“啪嗒”声为止，插入前还需检查插塞的朝向是否正确。
(4)检查插塞是否安装正常。
注）需使用随附的或者专用的销或者开口销进行连接。
4-5-2. BTN5型、BT6、BT8系列的结构及拆解和连接
・链条两端部的结构

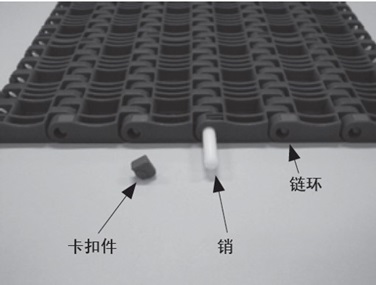

在链条的两端部,为防止销脱落,从链环内侧插入了卡扣件。（卡入配合）
・拆解及连接方法

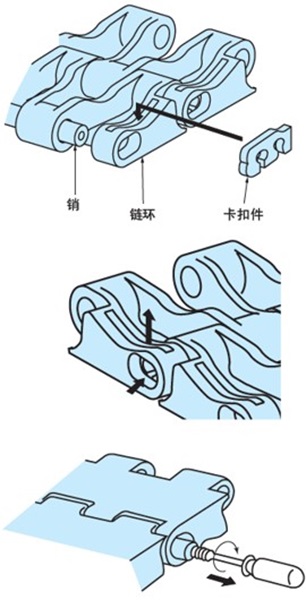

- (1)使用细头一字螺丝刀将其插入链环孔和卡扣之间的缝隙（约１mm），拆下卡扣。
- (2)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。

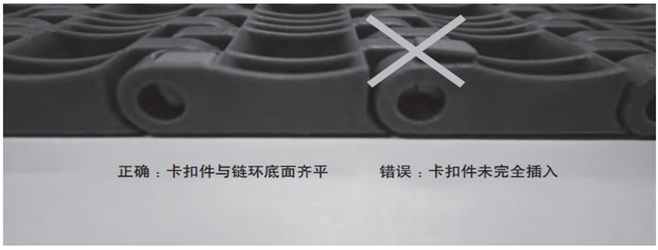

- (3)连接时，将链条的两端拉近接合在一起，然后从一端将销插入。然后从链条的内侧插入卡扣。此时，需确保卡扣未突出于链环底面。
注）连结时请使用附属或专用的销子。
4-5-3. WT1500/3000系列的拆解和连接
・拆解
(1)将一字螺丝刀（刀头宽度2mm以下）等工具插入链条侧面的链条和插塞之间。
(2)利用杠杆原理撬动插塞，使其脱落。此时需注意防止插塞飞出。
(3)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
・连结
(1)连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
(2)然后放入插塞，封住销孔。此时，需注意插塞的朝向（突起部面向销孔），压入插塞直至听到“啪嗒”声为止。
(3)检查开插塞是否正确安装。
注）连结时请使用附属或专用的销子。
4-5-4. WT2515G-M330/BTC8H-M型/BTM8H-M型的拆解和连接
注）冲头的有效长度需在50mm以上。
・拆解时

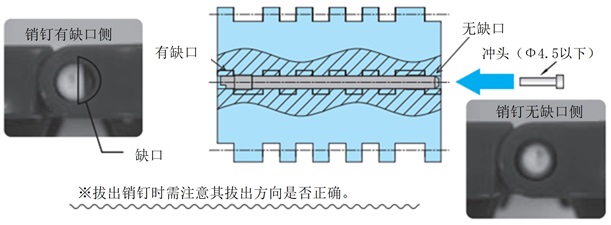

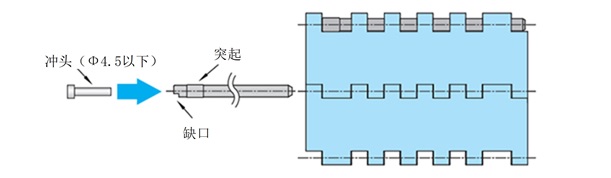

冲头（Φ4.5以下）对准销钉没有缺口的那一侧，用锤子敲击，取出销钉。
・连接时
需使用专用的连接销（特殊阶梯式塑料销 颜色：橙色）。
没有缺口的那一侧朝下，将销钉插入链节。插入销钉直至穿出，用锤子敲击销钉有缺口的那一侧，将其固定。
销可从链节的左右任何一侧插入。
・再连接时
需避免在已经有连接销（特殊阶梯式塑料销 颜色：橙色）的位置重复操作。
・关于连接销（特殊阶梯式塑料销 颜色：橙色）
连接时需使用专用的连接销（特殊阶梯式塑料销 颜色：橙色）。
为区别链用销（白色），连接销（特殊阶梯式塑料销）为橙色。
每根链条配有一个连接销（特殊阶梯式塑料销）。
4-5-5. WT2500/WTM2530/WT3100/WT3820/WT3830系列的拆解和连接
・拆解
(1)将细头一字螺丝刀等工具插入链条侧面的滑动插塞孔。
(2)按照箭头方向压转螺丝刀，滑动插塞。
(3)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
・连结
(1)连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
(2)滑动插塞，用其挡住销的插入部分。
注）连结时请使用附属或专用的销子。
4-5-6. WT3810/WT5700/BT16系列的拆解和连接
・拆解
(1)使用细头一字螺丝刀等将其插入链条侧面的滑动插塞。
(2)按照箭头方向压转螺丝刀，滑动插塞。
(3)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
・连结
(1)连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
(2)移动滑动插塞，用去挡住销的插入部分。
注）连结时请使用附属或专用的销子。
4-5-7. WT3085-C型的拆解和连接
・拆解
(1)用贯通型螺丝刀抵住链条上的插塞。
(2)用锤子敲击贯通型螺丝刀后拔出插塞。此时需注意防止插塞飞出。
(3)链条的另一侧参照(1)(2)的步骤进行操作。
(4)使用圆形棒(小于Φ4)，将其插入链条侧面的销孔，推出销钉。
(5)拉出从另一侧穿出的销顶后开始拆解作业。
・连结
(1)连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
(2)然后放入插塞，封住销孔。
(3)插入插塞，直至听到“啪嗒”声为止，插入前还需检查插塞的朝向是否正确。
(4)检查插塞是否安装正常。
注）连结时请使用附属或专用的销子。
4-5-8. BTC4-M型、BTO8-M型的拆解和连接
・拆解时

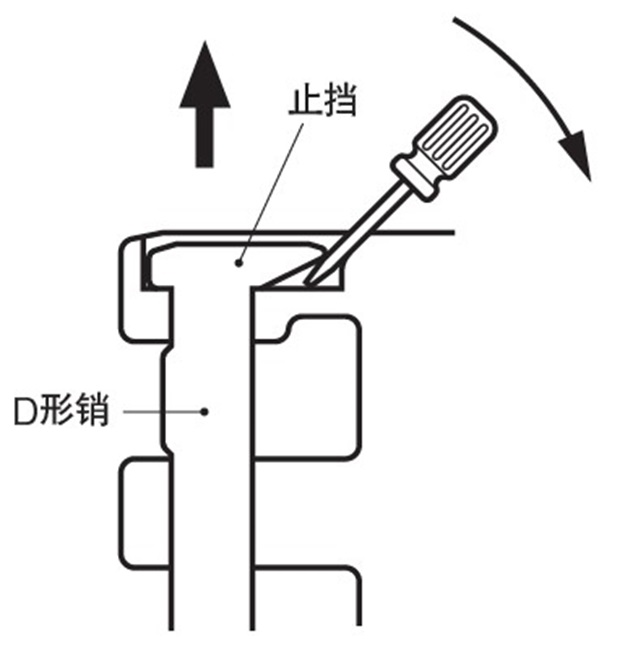

将冲头（φ2.5以下）顶住链环D形孔侧的D形销侧面，用锤子轻轻敲击，将销拔出。
也可使用细头一字螺丝刀，从销的止挡侧将销拔出。
・连接时
- (1)连接时需使用专用的连接用D形销（眼色：橙色）。
- (2)确认D形销的插入方向，将销插入链环。
- (3)用手指按压D形销的止挡侧，或用锤子轻击。
・再断连时
- (1)需避免在已经有连接用D形销（颜色：橙色）的位置重复操作。
・关于连接用的D形销
- (1)连接时需使用专用的连接用D形销。
- (2)为区别链用销（白色），连接用D形销为橙色。
- (3)每根链条配有一个连接用D形销。
4-5-9. WT2250系列的结构及拆解和连接
・链条两端部的结构
(1)在链条的两端部,为防止销脱落,从链环内侧插入了卡扣件。（卡入配合）
・拆解及连接方法
(1)使用细头一字螺丝刀将其插入链环孔和卡扣之间的缝隙（约１mm），拆下卡扣。
(2)将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
(3)连接时，将链条的两端拉近接合在一起，然后从一端将销插入。然后从链条的内侧插入卡扣。此时，需确保卡扣未突出于链环底面。
4-5-10. WTU3015T-K型的构造及拆解和连接
・拆解
1) 使用端部较细的螺丝刀等工具，将其对准链条侧面的插塞。
2) 利用杠杆原理撬动插塞，使其脱落。此时需注意防止插塞飞出。
3) 链条的另一侧请参照1)2)的步骤拆下插塞。
4) 将细棒插入链条另一侧的销孔，推出销钉。
5) 取下推出的销钉后，开始拆解链条。
・连结
1) 连接时，将插塞插入链条的另一侧。连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
2) 然后放入插塞，封住销孔。
3) 插入插塞，直至听到“啪嗒”声为止，插入前还需检查插塞的朝向是否正确。
4) 检查插塞是否安装正常。
注）连结时请使用附属或专用的销子。
4-5-11. WT1306-W型的结构及拆解和连接
开口销方式的拆解和连接
・拆解
1) 使销的开口纵向排列，用尖嘴钳夹住销头拔出销钉，之后即可进行链条的拆解。
・连结
1) 连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
2) 需可靠压住，直至听到“啪嗒”声为止。
3) 检查开口销是否安装正确。
链用销+插塞固定方式的拆解和连接
・拆解
1) 使销的开口纵向排列，用尖嘴钳夹住插塞头拔出插塞。
2) 将螺丝刀拧入销的中心孔（φ1.0）拔出销钉即可开始拆解链条。
・连结
1) 连接时，拉近链条使其靠拢在一起，然后从一端将销插入。
2) 为保护销钉的插入口需插入插塞，直至听到“啪嗒”声为止。
3) 检查开插塞是否正确安装。
注）连结时请使用附属或专用的销子。
