技术资料 离合器 使用
MG-R系列 操作注意事项
- 1. MG系列的凸轮离合器，已安装储油器。优异的散热性能，非常适用连续空转时防止输送机的逆转（安装在减速机的中间轴上。
- 2. 外圈用于固定力矩臂，内圈用于安装减速机的中间轴。
- 3. 扭力臂须使用强度等级为10.9的螺栓，利用外圈端面的攻丝孔牢固固定。扭力臂和底座固定时，需留出2至3mm的间隙，如下图所示。请注意不留间隙的固定，是导致故障发生的主要原因。

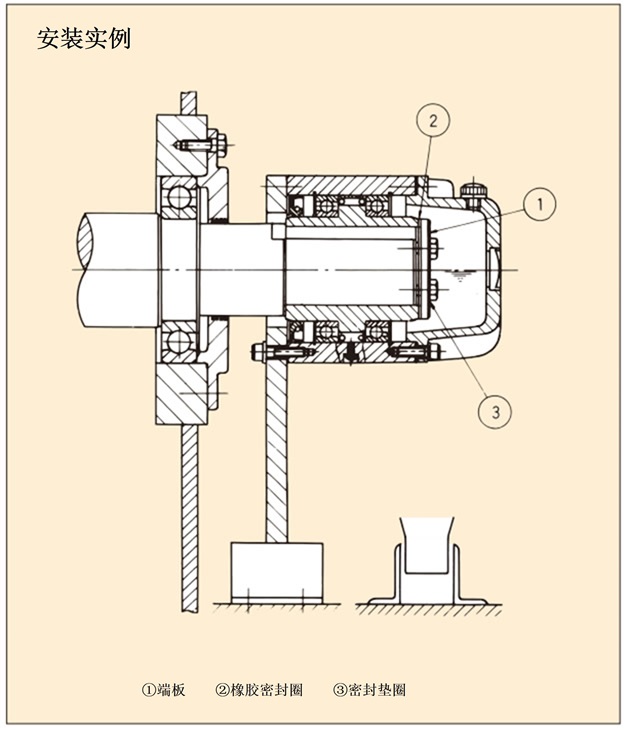

- 4. 离合器和轴连接时，在使用端板的同时利用橡胶密封圈或密封垫圈进行密封，以防止轴端漏油。（安装参考图）所使用的端板、橡胶密封圈和密封垫圈不包含在附属品之内，请自行准备。
- 5. 储油器和外圈连接时，必须使用橡胶密封圈。外圈上的塞孔其中的一个必须朝下，另一个用于储油器的塞孔（放油塞）则必须朝上。
- 6. 在粉尘环境中，须对油封部做防尘措施，以保护油封不受粉尘污染。
- 7. 下单时需告知内圈的啮合旋转方向，可从产品构造图的箭头所指方向来进行确认。右转啮合（RH），左转啮合（LH）。
- 8. 润滑和维修保养请点击此处参考。
×
(可用拖动来移动)

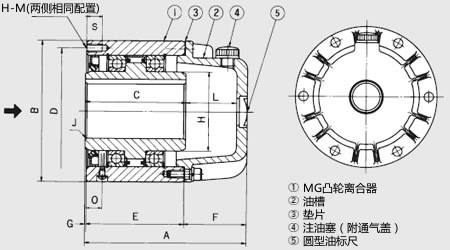

结构
订购时，请根据箭头方向指定内环的啮合回转方向。
※右啮合(RH)、左啮合(LH)
