• 1. 推荐轴径为h6或h7。
• 2. 必须使用平键，且键顶部和键槽间也须保持一定间隙。需使用JIS B1301-1996(新JIS）普通型平键。
• 3. 将其安装到轴上时，需在内圈的端面上施力。禁止敲击外圈。
• 4. 用于投球机时，为确保摆臂平衡，需在臂轴处安装平衡块。如果失衡，将会产生较大的振动载荷。
• 5. 扭力臂的固定部分使用橡胶等缓冲材料来吸收振动载荷。
• 6. 请参阅下述安装参考图及使用说明。
• 7. 润滑和维修保养请点击此处参考。

伴随反复性冲击负载地逆转

可防止瞬间冲击性振动载荷反复发生时，弹簧在反作用下的逆转。最为典型的是网球机、投球机等的应用。

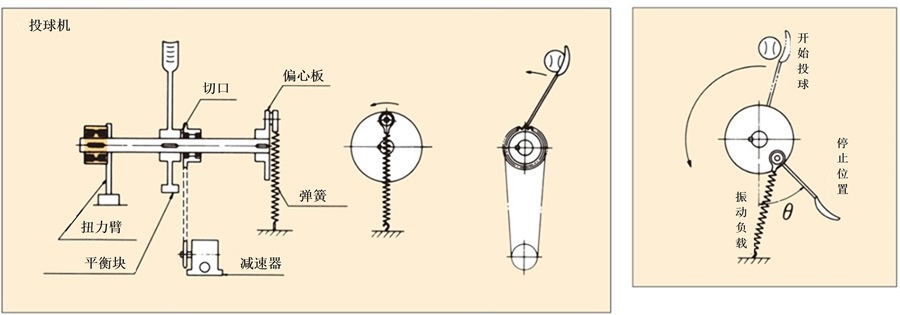

链轮（含轴承）在减速电机的带动下不断旋转，链轮侧面的突起也随之旋转，通过该突起和摆臂（和轴通过键连接）内表面的突起碰撞将摆臂向上推起。

弹簧的一端连接到偏心板（和轴通过键连接），随着臂轴旋转而拉伸，并在通过上止点时突然收缩。此时，摆臂将球投出。

投掷完成后，摆臂仍会因惯性而继续旋转并通过下止点，同时拉伸弹簧至一定角度（θ）。在这个过程中凸轮离合器持续空转。

一旦摆臂旋转到θ角度，受弹簧收缩力的影响而突然快速逆转，凸轮离合器的啮合可以有效防止这种逆转的发生。

此时所产生的逆转力矩非常具有冲击力。具有伴随反复加载的逆止负载特性。。

注意点

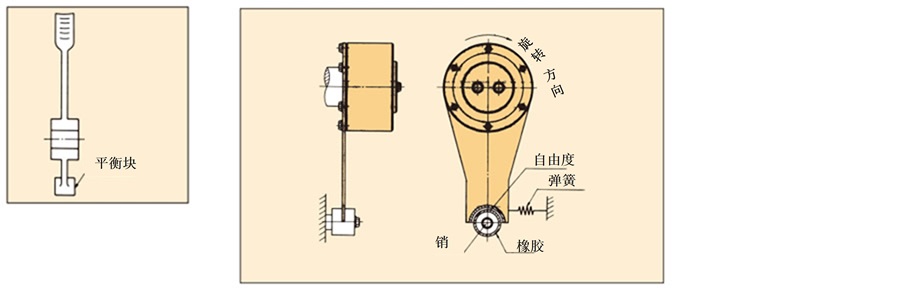

安装平衡块到臂轴上以保持动平衡。失衡状态下和凸轮离合器啮合时会发生过度振动。注意以下事项，可有效减少逆转力矩作用时引起的冲击。

• (1)扭力臂的一端和框架的固定部分使用橡胶等缓冲材料来吸收振动载荷。
• (2)在使用螺栓等进行固定扭力臂时不能过度紧固，扭力臂需保持一定的自由度。紧固过度，会使凸轮离合器内部会发生扭曲而造成损坏。
• (3)在扭力臂处加装弱弹簧对其施加反向力矩，可使扭力臂末端处逆转力矩的受力面和缓冲材料之间的间隙保持在最小范围。
