技術資料 クラッチ 取扱

LDシリーズ 取扱注意

  • 1. 外輪に取付けるプーリなどの内径公差はH6、またはH7を推奨します。
  • 2. カム&ローラ構造になっているので、ローラタイプのベアリング内蔵形です。内輪を抜き差しする時には、ローラが脱落しないよう静かに行ってください。
  • 3. 軸への取付けは、内輪端面に力を掛けて静かに入れてください。この時、外輪から抜け落ちないよう注意してください。
  • 4. 外輪の左右への移動を止める、プレート(寸法はこちら)を製作して取付けてください。プレートを取付けないと、カムクラッチ外輪は左右に抜けます。
  • 5. プレートとスラストメタルの間には、グリースを塗布してください。(取付例参照)
  • 6. カムクラッチにスラスト荷重がかかる場合は、別途スラスト荷重を受けるものを設けてください。
  • 7. 空転中に許容値以上のラジアル荷重が掛かる場合は、両側にベアリングを組込んでください。
  • 8. カムクラッチに組込むベアリングは、製品ページの寸法表の中にカムクラッチ外径と、同一外径のベアリングが記載してあります。
  • 9. キーは、JIS B1301-1959(旧JIS)平行キー2種をご使用ください。外輪のキー寸法は、JISで規定している軸径とキーの関係通りにはなっていませんので、ご注意ください。
  • 10. 潤滑およびメンテナンスについてはこちらを参照ください。
×
(ドラッグで移動できます)

プレート推奨寸法

プレート推奨寸法
単位：mm
サイズ t Φd ΦD
LD04 2 10 40
LD05 2 14 45
LD06 3 20 52
LD07 3 25 62
LD08 3 30 70

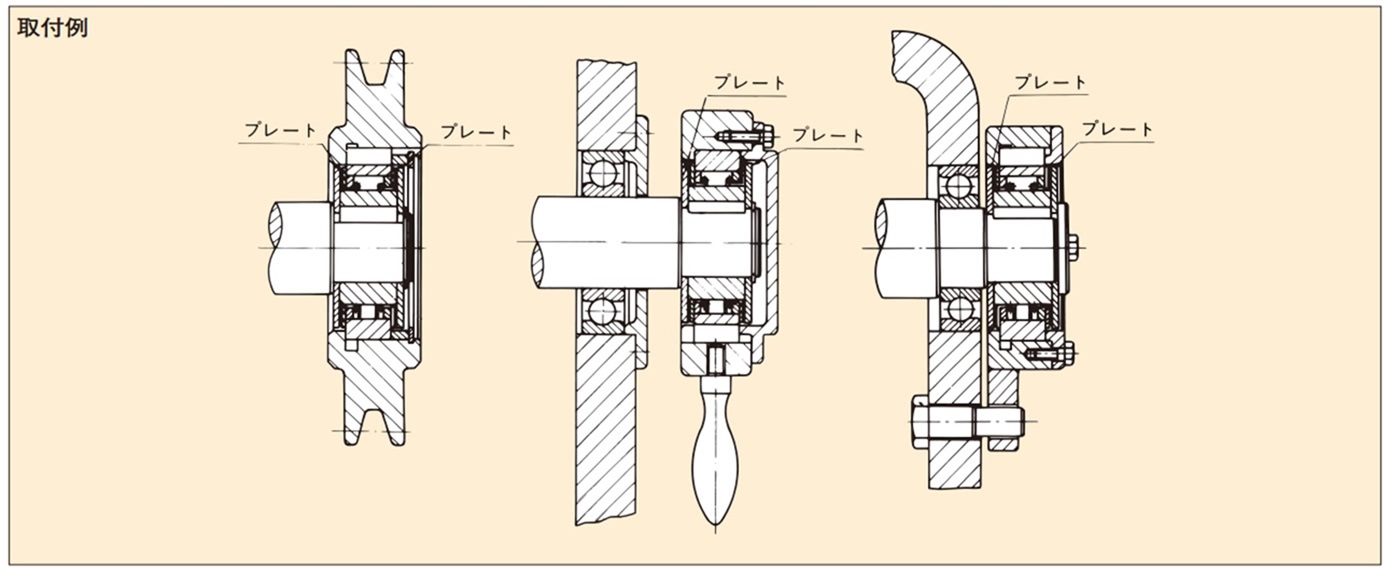

LDシリーズ取付例
