技术资料 离合器 使用
BS系列 操作注意事项
- 1.专用于防止输送设备、泵等的低速轴逆转而设计的凸轮离合器。
- 2.润滑方式和防尘对策
BS30～BS135 BS160～BS350 润滑形式 封入润滑脂。
无需加润滑脂。采用润滑脂润滑的产品，原则上每年更换一次润滑脂即可。 防尘对策 ・双唇油封 ・防尘板
・双唇油封 - 3. 安装前，需确认BS凸轮离合器的内圈旋转方向（内圈端面的箭头）是否和输送设备的旋转方向相同。
- 4. 需使用强度等级10.9以上的螺栓将扭力臂和BS凸轮离合器牢固固定。请确保扭力臂与外圈端面的接触表面平整无污垢，以便在拧紧螺栓时能获得足够的摩擦力。
- 5. 推荐轴径公差为h7或h8。

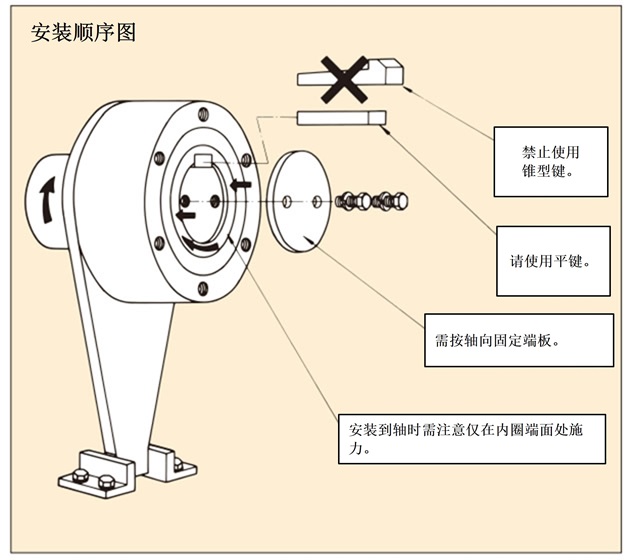

- 6. 连接BS凸轮离合器和轴时，需在内圈端面侧施力。禁止使用锤子等直接敲击内圈端面、也不能直接往外圈、油封、油嘴和防尘板上施力。
- 7. 和轴连接时须使用平键，且使用端板进行固定。需确保键顶部和键槽间留有一定的间隙。如不留间隙将会造成成离合器的损坏。

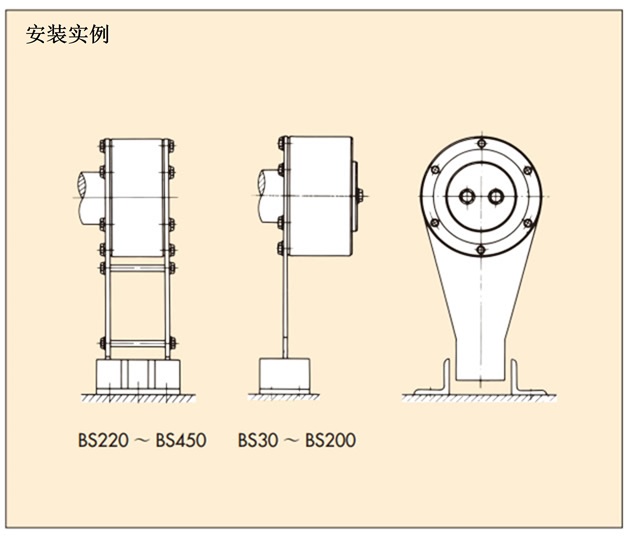

- 8. 轴在旋转时，扭力臂前端会有一定程度的轴向摆动。扭力臂的前端部应沿着旋转方向停止转动，在轴向应保持有足够的自由度来确保扭力臂如上述做轴向摆动。(安装图参考)如果扭力臂前端不保留一定的自由度，会使凸轮离合器内部发生扭曲而造成损坏。
- 9. BS30-BS200为单侧扭力臂，BS220-BS450为双侧扭力臂，双侧臂时需注意其作用点应在中心而不是两侧。
- 10. 专用于BS凸轮离合器的力矩臂和安全防护罩，均实现标准化生产，请放心选择。
- 11. 润滑和维修保养请点击此处参考。

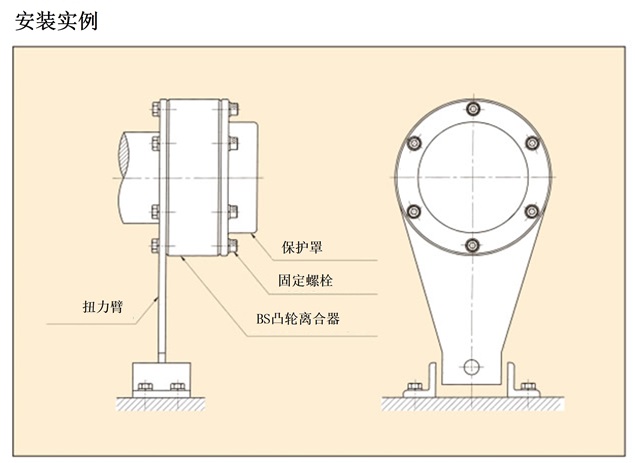

BS系列 安全盖 操作注意事项
- 1. 安装时，请使用BS凸轮离合器随附的内六角螺栓和弹簧垫片固定连接。
- 2. 安全盖需安装在扭力臂的另一侧。
- 3. 详细请参考使用说明书。
- 4. 安全盖不能作储油器使用。
