技术资料 离合器 使用

BR系列 (开放型) 操作注意事项

开放型

  • 1. 先安装外圈时，请检查配合精度。外圈的配合精度请参考右表内容。配合精度不良，是造成凸轮离合器损坏的重要原因。
  • 2. 采用油润滑时，油位应达到内圈靠地侧的外周面（参考安装示例）。需注意油位不能超过指定位置，加油过多会导致发热。
  • 3. 使用减速机等时，需采用防止齿轮油进入凸轮离合器的设计。如果是含有极压添加剂的齿轮油，当该种油混入凸轮离合器时会极大的缩短离合器的使用寿命。

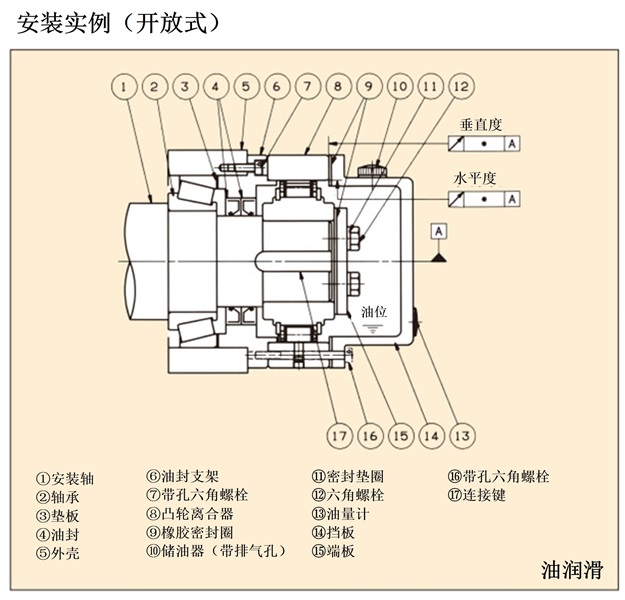

BR系列开放型安装例

BR系列 (套式类型) 操作注意事项

套式类型

  • 1. 外圈安装扭力臂和联轴器时，须使用强度等级为10.9以上的螺栓进行可靠固定。
  • 2. 扭力臂和扭力臂止旋动件之间，必须留出2mm左右的空隙。扭力臂在固定时须有保留一定的自由度，过度拧紧，会造成凸轮离合器内部扭曲而发生损坏。
  • 3. 应用于类似热风机等循环转动设备时，轴会因热胀冷缩而伸长或缩短的，使用合适的联轴器可以很好的解决这一问题。
  • 4. 凸轮离合器不能承受推力负载，需设置其他装置来吸收该负载。
  • 5. 出厂时已事先封入润滑油脂。

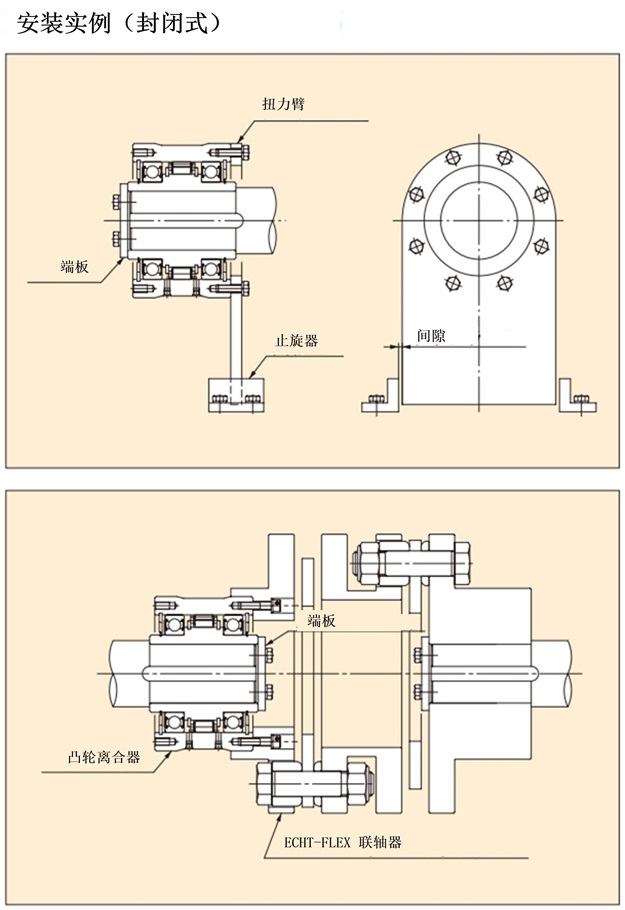

BR系列 套式类型安装例

开放型&套式类型

润滑和维修保养请点击此处参考。
