技术资料 离合器 使用
200系列 操作注意事项
- 1. 该系列产品没有内圈。凸轮离合器直接安装在轴上，轴与凸轮离合器的啮合部分经淬火硬化处理（表面硬度：56至60HRC，淬火深度：1.5mm以上） 参考产品页面 研磨至C尺寸（点击此处)。每50mm的锥度保持在0.01mm以内，成品表面粗糙度保持在1.5S以下。

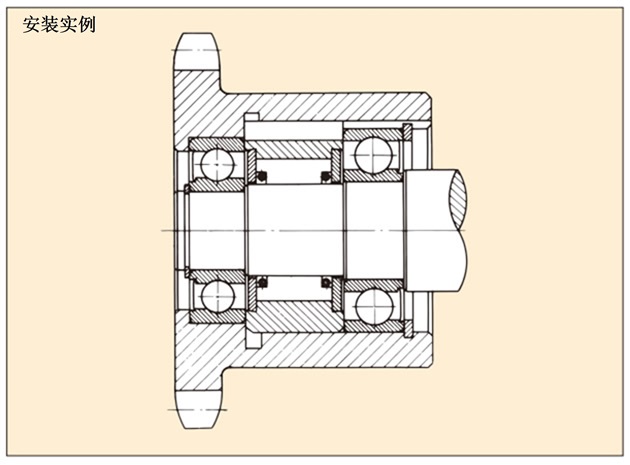

- 2. 安装时，需在凸轮离合器的两侧组装轴承，其作用是配合轴和外圈的对中，并吸收施加在外圈或轴上的径向载荷。(安装实例参考)
即使只组装在一侧，也需使用2个轴承。
- 3. 离合器和轴连接时，转动轴的同时沿着凸轮离合器背板上的箭头方向轻轻推入。切勿用锤子等敲击凸轮离合器的背板处和轴。
- 4. 离合器的外径与轴承外径相同。推荐安装孔的尺寸公差为H6或H7。
- 5. 请使用JIS B1301-1959（旧JIS）规格的2种平键。请注意，有些型号的键尺寸并不完全符合JIS标准的关于轴径和键之间的相关规定。
- 6. 组装外壳和凸轮离合器当连接键需用固定螺栓固定时，注意不能用力按压键，如过度按压可能会导致凸轮离合器外圈弯曲变形而导致故障的发生。
- 7. 用于分度时，建议采用油润滑需使用用于分度功能的润滑油。
- 8. 轴与离合器外壳的同心度应保持在0.05mm（TIR）以内。
- 9. 凸轮离合器不能承受推力负载，需设置其他装置来吸收该负载。
- 10. 以700r/min以上的速度连续空转时，必须注意避免因空转而导致的发热。如果凸轮离合器外圈的温度超过70℃，则可能达不到预期的使用寿命。需选择其他系列产品或改变使用条件。
- 11. 润滑和维修保养请点击此处参考。
