技术资料 大型输送链 选定
12. 润滑状态下滚子的容许负载

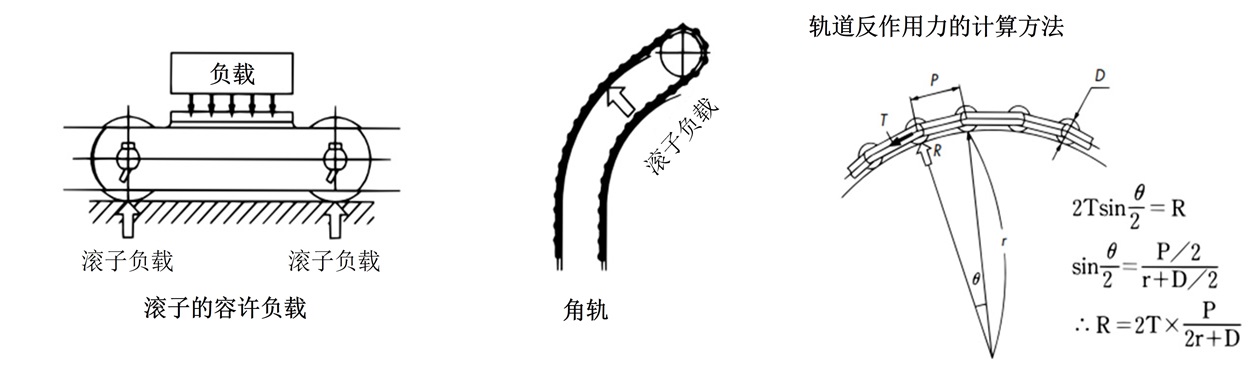

直接运输的输送机等，其1个滚子的容许负载请参考表11内容。如使用A附件，在和附件的容许负载比较后，采用较小的那个数值。此外，导轨的拉力强度需在400N/mm2{41kgf/mm2}以上。需设置角轨的，同样也需要检查滚子的负载。在无润滑的状态下使用，会大大缩短链条的使用寿命。
表11.润滑状态下滚子的容许负载
| 链条 尺寸 |
DT | DTA | AT | ATA | GS | GSA | SS | SSA | 滚针套筒 |
|---|---|---|---|---|---|---|---|---|---|
| R, F滚子 | R滚子 | ||||||||
| RF03 | 0.54 {55.0} | 0.88 {90.0} | 0.88 {90.0} | - | 0.54 {55.0} | 0.70 {70.0} | 0.27 {30.0} | 0.35 {35.0} | 0.54 {55.0} |
| RF05 | 1.03 {105} | 1.72 {175} | 1.72 {175} | - | 1.03 {105} | 1.34 {135} | 0.52 {55.0} | 0.67 {70.0} | 1.03 {105} |
| RF08 | 1.27 {130} | 2.11 {215} | 2.11 {215} | 2.53 {260} | 1.27 {130} | 1.65 {170} | 0.64 {65.0} | 0.83 {85.0} | - |
| RF10 | 1.77 {180} | 2.94 {300} | 2.94 {300} | 3.53 {360} | 1.77 {180} | 2.30 {235} | 0.89 {90.0} | 1.15 {115} | 1.77 {180} |
| RF12 | 2.50 {255} | 4.17 {425} | 4.17 {425} | 5.00 {510} | 2.50 {255} | 3.25 {330} | 1.25 {125} | 1.63 {165} | 2.50 {255} |
| RF17 | 4.02 {410} | 6.67 {680} | 6.67 {680} | 8.04 {820} | 4.02 {410} | 5.23 {535} | 2.01 {205} | 2.61 {265} | 4.02 {410} |
| RF26 | 5.30 {540} | 8.83 {900} | 8.83 {900} | 10.6 {1080} | 5.30 {540} | 6.89 {705} | 2.65 {270} | 3.45 {350} | 5.30 {540} |
| RF36 | 7.45 {760} | 12.4 {1260} | 12.4 {1260} | 14.9 {1520} | - | - | - | - | 7.54 {760} |
| RF52 | 9.81 {1000} | - | 16.6 {1690} | - | - | - | - | - | - |
| RF60 | 10.8 {1100} | - | 18.1 {1850} | - | - | - | - | - | - |
| RF90 | 15.2 {1550} | - | 25.5 {2600} | - | - | - | - | - | - |
| RF120 | 19.6 {2000} | - | 33.3 {3400} | - | - | - | - | - | - |
| RF430 | 0.93 {95.0} | 1.57 {160} | 1.57 {160} | - | 0.93 {95.0} | - | 0.47 {45.0} | - | - |
| RF204 | - | - | - | - | - | - | - | - | - |
| RF450 | 1.27 {130} | 2.11 {215} | 2.11 {215} | - | 1.27 {130} | - | 0.64 {65.0} | - | - |
| RF650 | 1.42 {145} | 2.35 {240} | 2.35 {240} | - | 1.42 {145} | - | 0.71 {72.0} | - | - |
| RF214 | 2.11 {215} | 3.58 {356} | 3.58 {356} | - | 2.11 {215} | - | 1.06 {110} | - | - |
| RF205 | - | - | - | - | - | - | - | - | - |
| RF6025 | 2.50 {255} | 4.17 {425} | 4.17 {425} | - | 2.50 {255} | - | 1.25 {125} | - | - |
| RF212 | 2.89 {295} | 4.85 {495} | 4.85 {495} | - | 2.89 {295} | - | 1.45 {145} | - | - |
| 链条 尺寸 |
轴承滚子输送链条 标准规格・耐粉尘规格・ 免加油一般规格・完全免加油规格 |
DT | AT | GS | GSA | SS | SSA | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 标准规格 耐粉尘规格 免加油一般规格 完全免加油规格 |
免加油耐水规格 | |||||||||
| R滚子 | F滚子 | R滚子 | F滚子 | S, M, N滚子 | ||||||
| RF03 | 1.96 {200} | 1.27 {130} | 1.37 {140} | 0.89 {90} | 0.54 {55.0} | 0.54 {55.0} | 0.32 {35.0} | 0.32 {35.0} | 0.16 {17.0} | 0.16 {17.0} |
| RF05 | 3.04 {310} | 1.96 {200} | 2.13 {220} | 1.37 {140} | 1.03 {105} | 1.03 {105} | 0.62 {65.0} | 0.62 {65.0} | 0.31 {32.0} | 0.31 {32.0} |
| RF08 | 4.12 {420} | 2.65 {270} | 2.88 {290} | 1.86 {190} | 1.27 {130} | 1.27 {130} | 0.76 {80.0} | 0.76 {80.0} | 0.38 {40.0} | 0.38 {40.0} |
| RF10 | 5.49 {560} | 3.43 {350} | 3.84 {390} | 2.40 {240} | 1.77 {180} | 1.77 {180} | 1.06 {110} | 1.06 {110} | 0.53 {55.0} | 0.53 {55.0} |
| RF12 | 8.34 {850} | 5.49 {560} | 5.84 {600} | 3.84 {390} | 2.50 {255} | 2.50 {255} | 1.50 {155} | 1.50 {155} | 0.75 {75.0} | 0.75 {75.0} |
| RF17 | 14.1 {1440} | 9.81 {1000} | 9.87 {1010} | 6.87 {700} | 4.02 {410} | 4.02 {410} | 2.41 {245} | 2.41 {245} | 1.21 {125} | 1.21 {125} |
| RF26 | 19.6 {2000} | 13.7 {1400} | 13.7 {1400} | 9.59 {980} | 5.30 {540} | 5.30 {540} | 3.81 {325} | 3.81 {325} | 1.59 {160} | 1.59 {160} |
| RF36 | 27.5 {2800} | 18.6 {1900} | 19.3 {1970} | 13.0 {1330} | 7.45 {760} | 7.45 {760} | - | - | - | - |
| RF52 | - | - | - | - | 9.81 {1000} | 9.81 {1000} | - | - | - | - |
| RF60 | - | - | - | - | 10.8 {1100} | 10.8 {1100} | - | - | - | - |
| RF90 | - | - | - | - | 15.2 {1550} | 15.2 {1550} | - | - | - | - |
| RF120 | - | - | - | - | 19.6 {2000} | 19.6 {2000} | - | - | - | - |
| RF430 | - | - | - | - | 0.93 {95.0} | 0.93 {95.0} | 0.56 {60.0} | - | 0.28 {30.0} | - |
| RF204 | - | - | - | - | 1.27 {130} | 1.27 {130} | 0.76 {80.0} | - | 0.38 {40.0} | - |
| RF450 | - | - | - | - | 1.27 {130} | 1.27 {130} | 0.76 {80.0} | - | 0.38 {40.0} | - |
| RF650 | - | - | - | - | 1.42 {145} | 1.42 {145} | 0.85 {85.0} | - | 0.43 {45.0} | - |
| RF214 | - | - | - | - | 2.11 {215} | 2.11 {215} | 1.27 {130} | - | 0.63 {65.0} | - |
| RF205 | - | - | - | - | 2.50 {255} | 2.50 {255} | 1.50 {155} | - | 0.75 {75.0} | - |
| RF6025 | - | - | - | - | 2.50 {255} | 2.50 {255} | 1.50 {155} | - | 0.75 {75.0} | - |
| RF212 | - | - | - | - | 2.89 {295} | 2.89 {295} | 1.73 {175} | - | 0.87 {90.0} | - |
