通常情况下滚子链传动的传动比为7：1，超低速时可为10：1。小链轮和链条的包角角度须在120°以上。

但是，如果是悬挂式其包角须在90°以上。

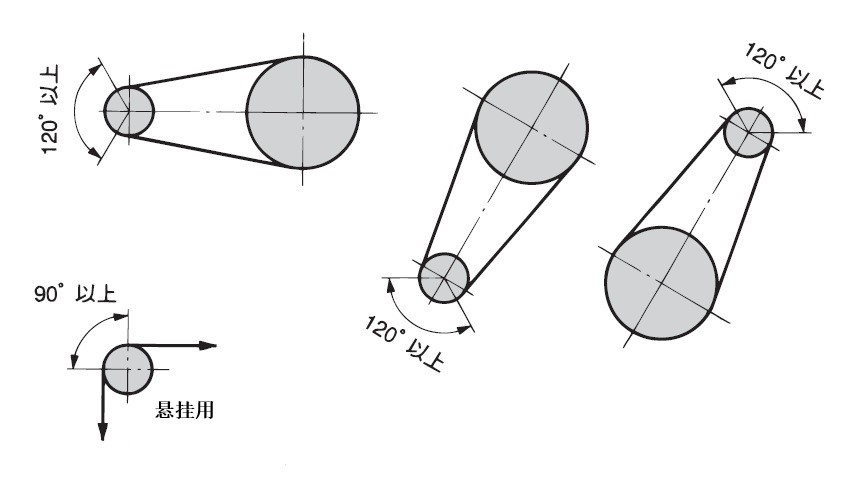

图13. 包角角度

所谓最短距离。即两个链轮之间的轮齿不发生接触的距离。两个链轮间中心距的优选值为滚子链节距的30-50倍。

但是在运送过程中会发生载重变化的，可设定在20倍以下。

1. 滚子链传动不同于V带传动和平带传动，不需进行初期张紧。

给滚子链设定一定的松度进行使用。如果滚子链张紧力过大，链销和套筒之间的油膜无法成形，将会加速链条和轴撑的磨损。
如果张紧力过小，会使链条松边颤动或者向链轮向压紧，将会造成滚子链和链轮的损坏。

图14. 松边量例

2. 滚子链传动时，链条的松边在下。

在设定松边量时，抓住下侧链条的中央部分和链条呈直角方向移动，移动距离SS'约为AB跨距的4%。
(例：跨距为800mm时，松边量为800mm✖0.04＝32mm。)

但在下述情形时，以2%为计算标准。

• ・垂直传动或者与此类似的传动时
• ・中心距在1m以上时
• ・经常需要重载时
• ・突然逆向运转时

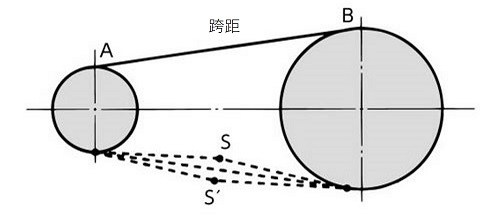

图15. 松边量

3. 滚子链开始使用约几十小时后，链体各个部分的磨合会使链条产生约0.05%左右的伸长。

所以需进行链条松边量的调节。
如果有调节张紧的装置，可使用该装置进行调整。如果没有，可使用移动轴撑的方法来调节松边量。链条在使用过程中会逐渐磨合，拉伸也会逐渐减少。

链轮的安装正确与否，很大程度上决定了滚子链的使用寿命也是确保链条是否可以正常工作的关键。

1. 使用水平仪调节两轴的水平度。

两轴水平调整后的水平精确度需在±1300范围。

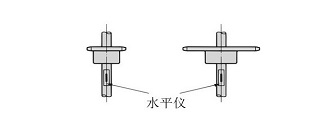

图16. 轴的水平度

2. 使用卡尺调节两轴的平行度。

两轴平行调整后需在±1300 ≧ A - BL。

图17. 轴的平行度

3. 用直规尺或激光对中仪等用于测定平行度的仪器进行调整，使两个链轮位于同一平面。根据不同中间距，以下述数据为基准进行安装。

• 至1m：±1mm
• 1～10m：± 轴间距离(mm)1,000
• 10以上：±10mm

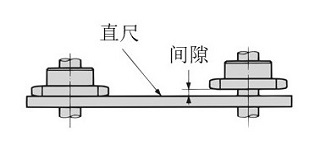

图18. 对齐链轮面

链轮和轴之间可使用Power Lock、张紧链轮和键等固定。
诸如颜色，配套的螺栓等需要另行准备。

1. 一般的配置

两个链轮的中心点连点成线，以此线为准越接近水平则滚子链的传动就越为理想。垂直或者与此类似的传动时，为了使链轮在链条有略微伸长时也可以被顺利取下，请使用惰轮或者张紧器。有倾斜时，需确保倾斜角度不超过60°。

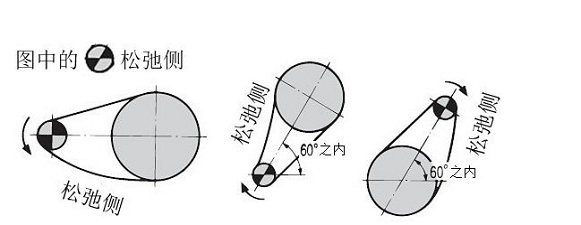

图19. 一般的配置

2. 安装时的注意事项

・上侧为松弛侧的场合

中心距较短时，可通过移动轴撑来拉长中心距，调整至链条稍有张紧感即可。

图20. 中心距较小时的调整例

中心距较长时，可通过在松边的内侧加惰轮的方法来支撑滚子链。

图21. 中心距较大时的调整例

・链条处于高速运转且伴有载重变化时

滚子链在运行过程中，不仅会受到自身振动和被动冲击的影响，还会做弦性运动（滚子链在做多边形运动时的上下振荡）时受到同步振荡的影响。

使用链条导轨止动条（NBR 超高分子聚乙烯）可以有效减少上述振动对链条的影响。

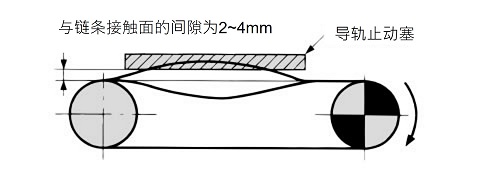

图22. 预防振动例

・中心线垂直的场合

安装张紧器，当链条出现松弛时，可以及时进行张紧力的调整，使链轮和链条的咬合精准无误。驱动轴在下侧的场合尤其需要。

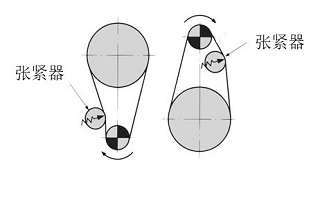

图23. 垂直传动时的调整例

1. 安装导轨

与RS滚子链相比，侧弯链的自由度更高，为使链条和链轮可以精准啮合需配合安装导轨。

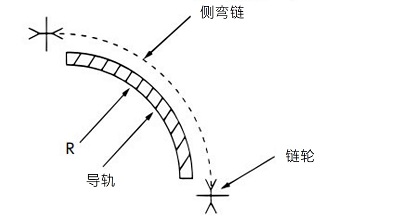

图24. 导轨图

2. 最小侧向弯曲半径(r)

选择导轨时请参考下表的最小侧向弯曲半径，导轨的R尺寸需在该数值以上。
