• 1. 在断开链条销为RP的滚子链时，使用打磨机打磨2个外链节链销的突起部分（同一侧），需磨平至不突起于链板。
  使用打磨机时请注意不能使链条产生过热现象。
  塑料组合链条不使用铆钉固定。不需要打磨。
  RS08B-1-RS16B-1使用拆装简单的链销。销的铆接处不需要打磨即可拆卸。
• 2. 链条销为CP的滚子链其固定部分使用开口销，拔出即可拆卸。

  图1. 铆钉形滚子链



  图2. 磨平销的顶端部分


• 3. 将滚子链穿过台式虎钳的沟槽处，将需要断开的部分固定在虎钳口处。
  塑料组合链条和Lambda链条的拆装请参考下述1.3项和1.4项内容。
  拆卸多列的超级链条时，需将最下面的那列滚子穿过虎钳。

  图3. 滚子链和台式虎钳的配合图



  超级链条的配合图


• 4. 选择和滚子链尺寸相匹配的一次冲头，将磨平的销头放置于冲头下，用锤子击打一次冲头的顶部。
  需同时交替敲击外链节的一对销直至其可以被平行拔出为止。请不要停止敲击，直至销从外链板拔出。

  图4. 用一次冲头敲击链销


• 5. 用二次冲头和锤子，将一对销从外链板那侧拔出。

• 1. 链条销为RP的滚子链，使用打磨机打磨2个外链节链销的突出部分（同一侧）。（操作要领与1.1项相同）
  链条销为CP的滚子链的固定部分使用开口销，拔出即可拆卸。
• 2. 2个链销从外链节那侧被一起拔出。

  图5. 链条分解器的切割方法



• 1. 将链条的外链板置于底座上，将专用冲头压住销头后用锤子轻轻击打冲头。
• 2. 需注意掌握敲击的力度，不能对内链节造成损坏。

  图6. 将塑料组合链条置于底座上



  图7. 分解塑料组合链条



• 1. 链条销为RP的滚子链，使用打磨机打磨2个外链节链销的突出部分（同一侧）。（操作要领与1.1项相同）
  链条销为CP的滚子链的固定部分使用开口销，拔出即可拆卸。
• 2. 切割Lambda链条时需要切割底座和专用的冲头。操作要领请参考1.1项内容。但请注意切割不能使用虎钳需用使用切割底座。
• 3. 使用冲头时，需两侧交替敲击直至链销拔出。

使用链轮的轮齿部分进行滚子链的连接会非常的方便。请参考下述步骤。

• 1. 将滚子链卷在链轮上，请注意需要连接的两端都必须挂在链轮上。
• 2. 将连接链轮插入需要连接的部分。
• 3. 然后插入连接链板，之后使用卡簧、开口销、弹簧销等止动部件进行固定。
• 4. 使用F形连接链节时，需使用锤子轻轻敲打连接链板使链节可以达到正确位置。之后请使用弹簧销等固定件进行固定。
• 5. 在使用锤子敲击时请做好链轮轮齿部分的保护。

图8. 使用链轮部分进行连接

受场地等限制无法在链轮操作时，可选择在轴的中间进行连接。

• 1. 将滚子链卷在链轮上，需连接部分可使用链条拉拔器（请参考配件页面）或者缆线将两端尽量拉近。
• 2. 将连接链轮插入需要连接的部分。
• 3. 然后插入连接链板，之后使用卡簧、开口销、弹簧销等止动部件进行固定。

图9. 轴间连接

1. 卡簧

卡簧主要使用于RS60以下的滚子链的连接链节。
连接时当链销插入连接链节板后，需确保卡簧正确插入于2个连接链节的沟槽处。

如卡簧被拉开的角度过大，会导致卡簧脱落无法起到固定作用。

卡簧的安装方向，正常情况下和滚子链的传动方向保持一致请参考图10。

图10. 卡簧的安装方向

2. 开口销

耐环境传动链、特殊传动链之外，正常情况下使用的开口销都经过热处理加工。

开口销的打开角度可在60°左右，请不要自行购买其他品牌或者重复使用。

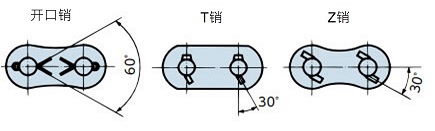

图11. 固定件的安装

RS滚子链开口销尺寸表(为滚子链专用)

注）RS240不适用开口销。
