技术资料 电缆拖链 － 电缆拖链专用可动电缆 － 使用上的注意事项
使用上的注意事项

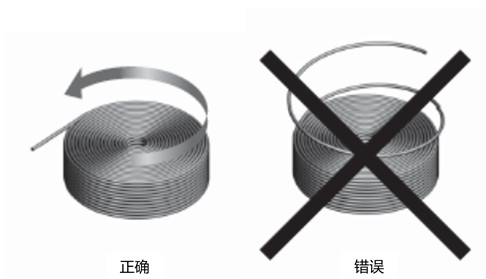

如何拉伸出卷盘状的电缆
务必从卷盘方向拉伸出电缆，避免从上部呈螺旋状拉出。
如何拉伸出卷筒状电缆
避免螺旋状拉伸出卷筒状电缆，使用轴将电缆卷筒垂直设置，拉伸时注意避免卷缠。
电缆拖链内的正确配列方法
- ・将电缆插入拖链时，请确认电缆横向一列排列，拖链横幅充足，可使用隔片将各个电缆间隔。
- ・配列电缆拖链时请充分考虑左右的质量均衡。
- ・电缆与拖链，或隔片的最小间距应为电缆外径的10%或2mm，较大的一方。
■正确配列
■错误配列
电缆拖链的电缆配线方法
- ・配线时请勿使电缆承受张力或扭力。
- ・请勿在拖链内固定或捆绑电缆。
请在拖链的移动端固定。（夹具）
将移动端移至无支撑跨距长度最短的位置，在移动端夹固电缆。
在拖链内调整电缆长度
将移动端移至无支撑跨距最长的位置，使电缆处于松缓状态（略微从拖链表面浮起的状态）以避免缠绕，以及在拖链的屈曲部受到拉伸或挤压外周面。调整电缆长度使其可自由移动。
在电缆拖链的固定端固定（夹具）
再度确认无张力作用于电缆后，将电缆夹固于拖链的固定位置。
空压管与油压管的配线
如果空压管或油压管与电缆一起配线，电缆会因管材的挤压影响使用寿命。请务必设置隔片，将电缆与管材分开配线。
