技术资料 电缆拖链 － 电缆拖链的使用 － 电缆/软管的配线，维护
电缆配线/软管连接
■请使用柔软性高，具有良好反复弯曲/耐久性能的电缆/软管。
禁止使用金属编织电缆。滑动时会损伤电缆拖链以及电缆。任何场合都不可使用此类电缆。
■配线时请勿使电缆/软管卷绕。避免从卷盘或线圈将电缆/软管以螺旋状拉出，否则会会引起卷绕。（参考图1）

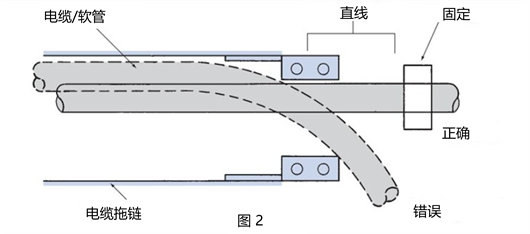

请使电缆/软管以直线状态进入电缆拖链内部。（参照图2）
■电缆/软管的所需长度
电缆的长度=(节距×链节)＋安装部长度＝电缆所需长度。
软管的场合，使用时长度根据压力变化，适当长度为｛(节距×链节)＋安装部长度｝×1.015＝软管所需长度。
系数1.015为软管收缩预测值，根据软管种类有所不同。具体请向软管生产商确认。

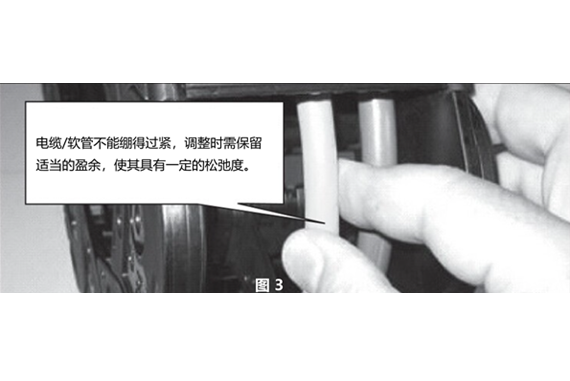

■配线时请使电缆/软管保持松缓，可自由移动的状态（参考图3，图4），以避免电缆/拖链屈曲时因拖链外周的挤压产生张力。

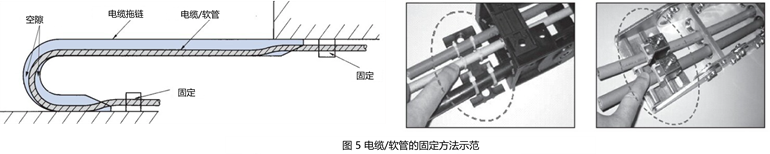

■为使电缆/软管避免承受不必要的张力，请在电缆拖链的移动端与固定端固定，以保持电缆拖链内的长度。（参照图5）请勿在电缆拖链内固定电缆/软管。
■请将电缆/软管横向一列配置，并避免重叠。安装间隔板的类型时，请使用间隔板整理电缆/软管。
■多段间隔电缆/软管的场合，电缆/软管内外周的长度不同。请计算各个电缆/软管中心线上所需的必要长度。但多段间隔电缆/软管，易因滑动造成磨损，推荐横向一列的设置的方法。
维修
■搬运或走行时的振动，有可能导致链节和支杆螺栓的松缓，运行后请定期点检.(TK/TKS/TKH型）
■请勿使异物落入，或堆积在导轨上。
■请定期检查电缆拖链是否顺畅往复移动，电缆/软管是否拉伸过度，以及电缆长度是否因反复屈曲而变化。
