適用事例集 パワーロック - 1. 工作機械(CNC旋盤)

採用機種

適用事例

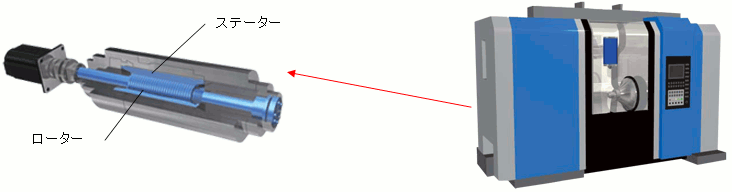

1:主軸(ビルトインサーボモータ)

主軸(ビルトインサーボモータ)

近年、工作機械メーカーがサーボモータメーカーからモータ部品を購入して、中空シャフトの主軸にモータのロータを直接巻きつける
ビルトインタイプが主流となっています。
この中空主軸とロータの連結につばきの特形専用品のSLタイプEFタイプのパワーロックが採用されています。

ロータの回転速度は高速ですので、パワーロック端面にはバランス調整用のネジタップがついています。
また、EFシリーズは組み付け時のボス移動が無いようにテーパの向きが反対になっています。

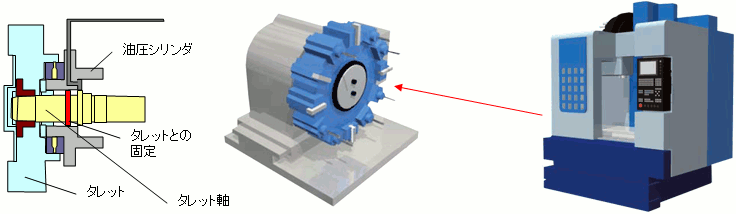

2:タレット(刃物台)

タレット(刃物台)

刃物台(タレット)のモータ軸締結には、SLシリーズが採用されています。
複数の工具を保持するタレットには、精密な割り出し制度が要求されるため、
バックラッシの無いパワーロックが回転軸との固定に使用されています。

3:ツールチェンジアーム

ツールチェンジアーム

工具を交換するツールチェンジアームは、マシニングセンタだけではなく、複合旋盤にも装備されています。
最近のツールチェンジアームは驚くほど高速・高頻度で交番荷重がかかるため、キー締結では困難です。
このツールチェンジアームにはパワーロックEFシリーズKEシリーズが採用されています。
