适用案例集 联结件 - 1. 机床(CNC车床)

选用机械种类

适用事例

1:主轴(内置伺服电机)

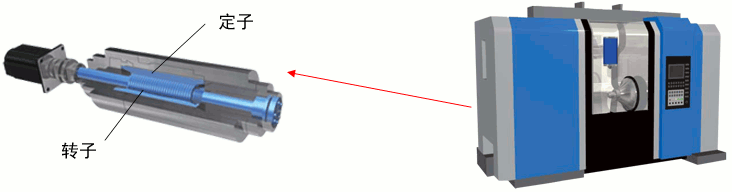

主轴(内置伺服电机)

近年来,机床制造厂从伺服电机制造厂家购买电机零部件,将电机的转子直接绕至主轴的空心轴上的内置型已渐渐成为主流。在连接此空心主轴和转子时,采用椿本的特殊专用商品SL型,EF型的联结件。由于转子高速旋转,联结件端面带有调整平衡用的螺纹丝锥。而且EF系列在组装时为了防止轮毂移动,锥形面的朝向为反方向。

2:刀架(刀具台)

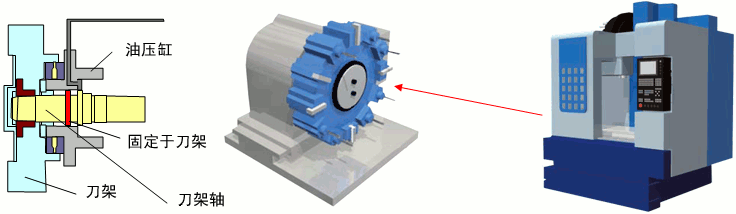

刀架(刀具台)

刀具台(刀架)的电机轴连接采用SL系列。对保持多个工具的刀架要求精密的分度精度,因此需使用无背隙的联结件来固定转动轴。

3:刀具更换用吊臂

刀具更换用吊臂

工具交换用的工具臂,不仅用于加工中心,也用于复合车床中。最近的工具交换臂以惊人的高速·高频度交替施加负载,因此键连接困难。EF系列,KE系列可用此类的工具交换臂。
