适用案例集　凸轮离合器－ 20. 辊道

应用

通过凸轮离合器的内外轮啮合来传递扭矩，因内外圈的转速差和旋转方向的不同，在空转时可任意地重复操作的方式。与自行车的飞轮运行相同。

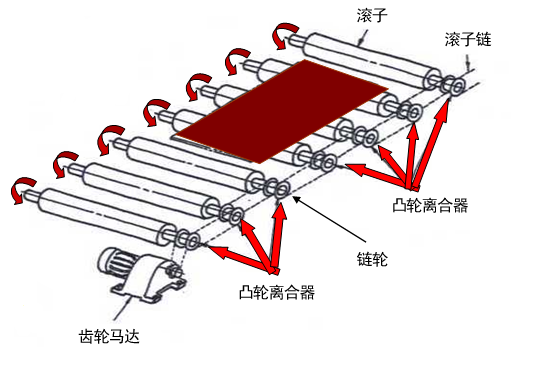

辊道

凸轮离合器可以同链轮（传动部件）及辊轴组合使用。
常在平板玻璃、石膏板等材料输送的辊道中使用。

正常运转时

凸轮离合器可同链轮、滚辊组合使用。滚辊通过凸轮离合器的啮合来旋转。

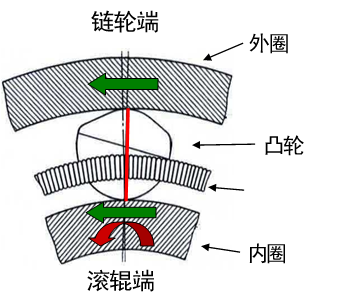

((右图∶绿色箭头))啮合是指外环·凸轮·内环作为一体时从驱动机端到从动机端进行动力传递时的状态。在应用案例中,旋转通过凸轮离合器的啮合从外轮向内轮进行传递。

停电时

用手推动输送物的搬运。此时,凸轮离合器处于空转状态，滚辊和输送物间不会打滑，而且可在轻型传输时不会造成输送物受损伤。
((右图∶红色箭头))空转时外环停止、内轮处于红色箭头方向的旋转状态。
