使用目的と動作説明

スキーリフトでは、お客様が乗り損なった場合やストックを落とした場合等で緊急停止を行なうことが
あります。
スキーリフトが停止した場合には、片側にだけお客様が乗席していることで逆方向に下がろうとします。
このような停止時にはブレーキと併用して、カムクラッチが逆転防止装置として使用されます。
通常、逆転を防止するために複数のブレーキ等が逆転防止装置として使用されますが、

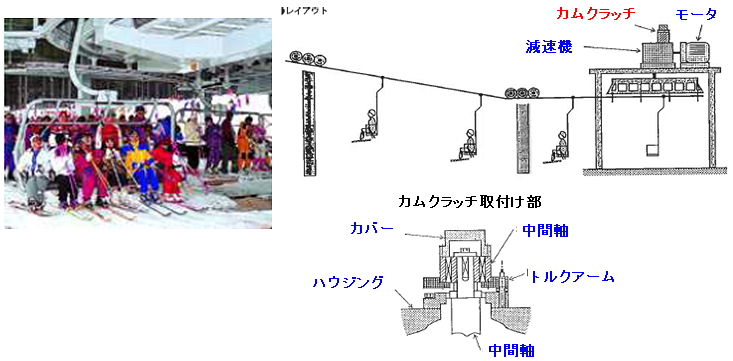

上図はブレーキ等が利かない場合に逆走を防止するため、スキーリフトを駆動する減速機の中間軸に
カムクラッチを取付けた使用例です。
通常の運転状態では、カムクラッチは中間軸に取付けられた内輪側が空転していますが、逆転が発生する
状況では、カムクラッチがかみ合い逆転を防止します。
上図では縦型取付にて使用された例です、縦型取り付けの場合、各部の潤滑を考慮する必要があります。

つばき　カムクラッチでは

逆転防止を使用目的にされる場合、使用される回転数、逆転トルク、取付軸径、取付状態、ご要求される
特性に合わせてカムクラッチを選択する事が必要です。
弊社標準品がご使用条件と合致しない場合などでは、様々なご要求に対して最適なカムを組込み、
最も経済的で効果的なカムクラッチを設計製作する事が可能です。
カムクラッチの主要部品であるカムは、14タイプ23種類の標準カムを用意しています。

カムクラッチ使用のメリット

• ・カムクラッチは自動的にかみ合い、逆転を防止します。
• ・ラチェットに比べ音や歯欠けの発生が無くコンパクトになります。
