高速チップマウンターにおけるケーブル周りからの発塵の抑制により、不良率低下と歩留まり向上
ケーブルベヤ TKR形
課題
摩耗粉・発塵
業界
液晶・半導体・電子機器・通信
用途
支持・案内する
製品
ケーブルベヤ
概要
チップマウンターのヘッド部に追従して動くケーブルの保護や支持・案内の用途でケーブルベヤTKR形が採用されました。
TKR形を採用することで発塵を抑えることができ、不良率の低下と歩留まりの向上に貢献しました。
課題

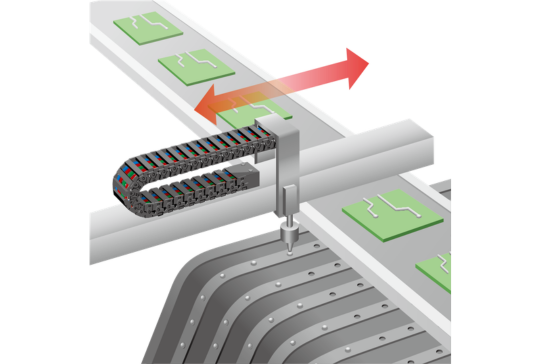

チップマウンターでは、ヘッド部が製品上部を移動しながら部品実装を行いますが、ヘッド部に追従して動くケーブルやケーブルベヤから摩耗粉が飛散し、製品への異物混入（コンタミネーション）が発生すると不良品となる可能性があるため発塵対策が必要でした。
採用製品
ケーブルベヤ TKR形
ピンとピン穴を持たないリンクレス構造とすることで清浄度ISOクラス1を実現した、プラシリーズオープン形の中でもっとも清浄度が高いシリーズです。
汎用的なTKP形と比較して低騒音、低発塵により環境負荷低減に貢献します。
ドライ環境仕様（低湿度環境に対応）など特殊仕様の対応が可能です。
欧州RoHSⅡ指令で制限されている閾値以上の特定有害物質は使用していません。（収納するケーブル・チューブを除く）
製品採用による効果
樹脂のたわみを利用した独自の屈曲機構を持つTKR形の採用で発塵を抑えられたことにより、製品への異物混入（コンタミネーション）が抑制され、不良率の低下と歩留まりの向上に貢献しました。
