技术资料 同步带 / 同步带轮 设计资料
导向法兰
使用标准法兰的带轮尺寸
法兰连接处的尺寸容许值
| 连接部尺寸 df' | 25以下 | 超过25，50以下 | 超过50，100以下 | 超过100，180以下 |
|---|---|---|---|---|
| 容许差 mm | -0.02 -0.05 |
-0.02 -0.06 |
-0.02 -0.07 |
-0.02 -0.12 |
分段部分长度
| 种类(节距) | P3M | P5M | P8M | P14M |
|---|---|---|---|---|
| 分段部分长度 Lf' mm | 2.0 | 2.2 | 2.6 | 5.0 |
法兰的表示方法
AS型...铝制
SS型...钢制
AF型...铝制
SF型...钢制
AF型...铝制
SF型...钢制

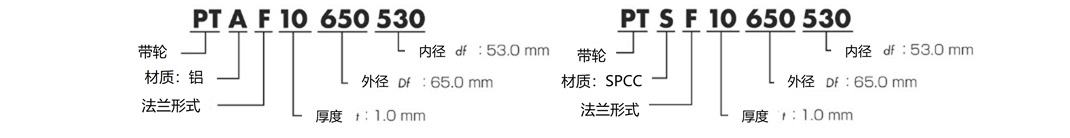

实例示范
一般形状和基本尺寸
| 种类 (节距) |
厚度 t | 外径 Df 最小值 |
内径 df |
||
|---|---|---|---|---|---|
| 推荐值 | 最常用高度 | ||||
| 冲压型 | 切割型 | ||||
| P2M | 1.0 | 1.6 | 1.0 ～ 1.6 | Do + 4 | Do - 5 |
| P3M | Do + 4.5 | ||||
| P5M | 2.0 | 1.0 ～ 2.0 | Do + 6.3 | Do - 8 | |
| P8M | 1.6 | 2.5 | 1.6 ～ 2.5 | Do + 8 | Do - 10 |
| P14M | - | 4.0 | 4.0 ～ 5.0 | Do + 14 | Do - 20 |
使用不同的基本法兰，其外径和内径可能会和上表有所差异。

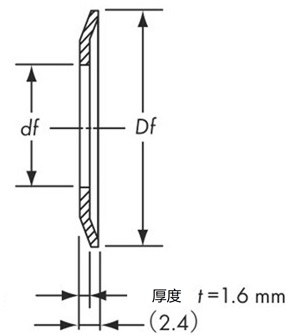

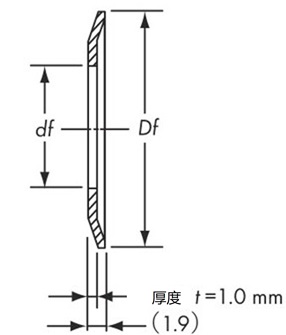

冲压型

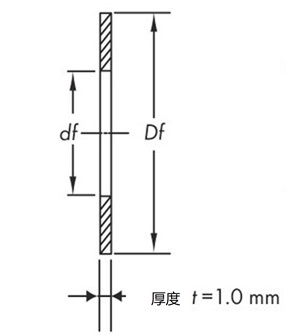

切割型
安装导向法兰
法兰的固定方式
铆钉冲孔

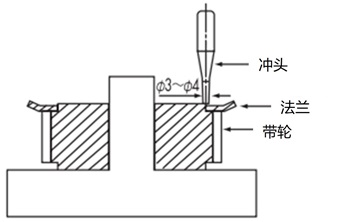

如下图所示，在固定冲压法兰和切割法兰时一般使用冲头进行铆接。
铆钉数请按照下列标准。
| 齿顶圆直径 mm | 30以下 | 30以上50以下 | 50以上120以下 | 120以上250以下 |
|---|---|---|---|---|
| 铆钉固定数目 | 4 | 8 | 12 | 16 |
注意
- ・将带轮放置平面台架，使用铆钉穿孔固定。
- ・在铆接轮轴和其相对侧时，需将轮轴插入盘型治具的圆棒上使其保持稳定后进行铆接。
其他固定方法
螺钉固定方式
在将P8M和P14M等大齿数带轮和车削法兰进行连接时，会使用平头螺钉直接固定。
下表中的埋头小螺钉数是最小数目。
| 齿顶圆直径 mm | 120以下 | 120以上250以下 | 250以上450以下 | 450以上650以下 |
|---|---|---|---|---|
| 螺钉数 | 4 | 6 | 8 | 12 |
滚压方式
也可使用旋铆机进行铆接。

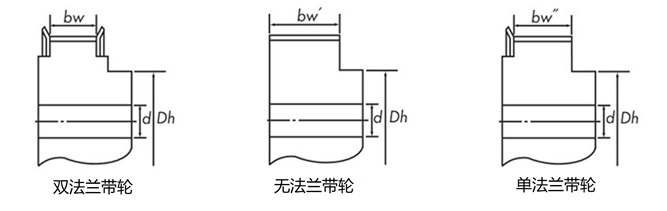

带轮的齿宽
带宽和带轮齿宽
| 种类 (节距) |
同步带宽 mm |
带轮齿宽（基本值） | ||
|---|---|---|---|---|
| 两边法兰 bw |
无法兰 bw' |
单边法兰 bw'' |
||
| P2M | 4 | 5.0 | 9.0 | 7.0 |
| 6 | 7.5 | 11.5 | 9.5 | |
| 10 | 12.0 | 16.0 | 14.0 | |
| P3M | 6 | 7.5 | 11.5 | 9.5 |
| 10 | 12.0 | 16.0 | 14.0 | |
| 15 | 17.0 | 21.0 | 19.0 | |
| P5M | 10 | 11.6 | 16.0 | 13.8 |
| 15 | 16.6 | 21.0 | 18.8 | |
| 25 | 27.6 | 32.0 | 29.8 | |
| P8M | 15 | 16.8 | 22.0 | 19.4 |
| 25 | 27.8 | 33.0 | 30.4 | |
| 40 | 43.8 | 49.0 | 46.4 | |
| 60 | 64.8 | 70.0 | 67.4 | |
| P14M | 40 | 43.0 | 53.0 | 48.0 |
| 60 | 64.0 | 74.0 | 69.0 | |
| 80 | 85.0 | 95.0 | 90.0 | |
| 100 | 106.0 | 116.0 | 111.0 | |
| 120 | 127.0 | 137.0 | 132.0 | |
无背隙齿形
同步带的啮合通常是背隙设计，但对于旋转精度有较高要求的正时皮带驱动体统，如机器人、电子原件自动组装机、数控机床、打印机和绘图仪等我们可以提供无背隙的特殊齿形带轮，以减少旋转的角度误差。
