技术资料 同步带 / 同步带轮 设计资料

选定/设计（止动带轮 S型 S型电镀规格）

确认最大传动扭矩

按照下述步骤选择止动带轮S型。

将所产生的传动容量乘以使用系数，即可求得最大产生扭矩和最大产生推力负载。

最大产生扭矩 Tmax

[SI单位]

Tmax (N・m) = 9550 × KW × SF n

[重力单位]

Tmax (kgf・m) = 974 × KW × SF n

最大产生轴向负载 Pmax

Pmax (N{kgf}) = Pax × SF

  • KW：传递容量 kW
  • SF：使用系数（从下表选择）
  • n：转速 r/min
  • Pax：最大推力负载 N{kgf}

扭矩和推力负载同时作用时，需使用下述算式计算合成负载MRmax。

MRmax = (Tmax)2 + (Pmax × d/2000)2  N・m{kgf・m}  d：轴径(mm)

将上述求得的Tmax或MRmax和套筒的传动扭矩Mt进行比较。

当Mt ≧ Tmax或MRmax时，则表示可以使用。

当Mt < Tmax或MRmax时，则表示不可以使用。

使用系数 SF

负载状态 使用系数 SF
不伴随冲击的平滑传动 负载惯性小 惯性比1.0以下 1.2～1.5
伴随轻度冲击力的传动 惯性负载中 惯性比1.0-3.0 1.5～2.0
伴随较大冲击力或正反转的负载 负载惯性大 惯性比3.0以上 2.0～5.0

关于轴的选择

轴需使用符合下述算式要求的材质。

δ0.2S ≧ 1.2 × P

δ0.2S：轴材料的屈服点(MPa)  P：轴侧面压力(Mpa)

使用空心轴时，其内径尺寸dB应使符合下述算式要求。

dB ≦ d × δ0.2S - 2 × P δ0.2S

d：轴径(mm)  δ0.2S：轴材料的屈服点(MPa)

铝制

在低温（0°以下）或高温（50°以上）条件下使用时，受热胀冷缩的影响皮带和带轮会发生啮合不良，这是导致皮带过早损耗的主要原因，如需在该类环境下使用请咨询。

[参考] 热膨胀系数 比重(g/cm3)
铝：23.9 × 10-6 2.8
碳素钢：11.7 × 10-6 7.8

概算质量

在标准安装情况下，标准带轮的质量加上增加质量（表中所示），即为大致的质量。

在平面安装情况下，标准带轮的质量减去扣除质量（表中所示），即为大致的质量。

轴套型号 安装方法
标准安装 平面安装
增加质量 kg 扣除质量 kg
S1 0.1 0.1
S2 0.1 0.1
S3 0.1 0.2
S4 0.2 0.3
S5 0.3 0.4
S6 0.5 0.6
S7 0.9 1.0

套筒（止动带轮S型）规格 ※点击开合。

S型 套筒规格

S型 套筒规格
套筒 材质 机械结构用碳钢
热处理 淬火和回火
联结螺栓 内六角螺栓(JIS B 1176)
强度区分：12.9
材质 构造用合金钢
热处理 淬火和回火
表面处理 黑色氧化皮膜处理

套筒尺寸

单位：mm
衬套
机座号		 轴孔径
d		 套筒 外径
ΦD		 安装孔 节圆 直径
ΦDF		 锥度 外径
ΦDK		 套筒 全长
L		 法兰 厚度
T		 直线段 长度
t		 螺栓头 高度
k		 紧固 螺栓 尺寸 攻丝孔 紧固力矩
N･m {kgf･m}
S1 10 32 24 18.6 18 6 2 4 M4×16 M4 4.2 {0.43}
11
12
14
15
16
S2 15 42 32 25.2 22 7 2 5 M5×18 M5 8.3 {0.85}
16
17
18
19
20
22
S3 24 48.5 38.5 31.2 23.5 8 2.5 5 M5×20 M5 8.3 {0.85}
25
28
S4 24 56 46 38.6 26 8 2.5 5 M5×20 M5 8.3 {0.85}
25
28
30
32
35
S5 35 66 56 48.8 29 10 2.5 5 M5×22 M5 8.3 {0.85}
38
40
42
45
S6 48 80 68 60 36 12 3 6 M6×25 M6 16.8 {1.71}
50
55
S7 60 101 86 75.5 40 13 3.5 8 M8×30 M8 40.5 {4.13}
65
70

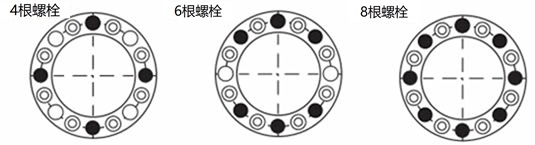

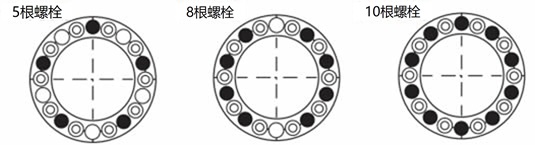

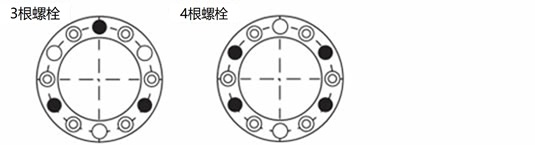

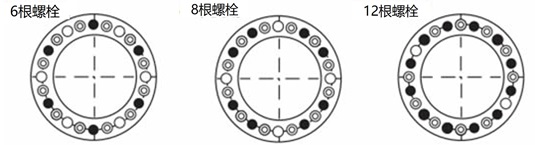

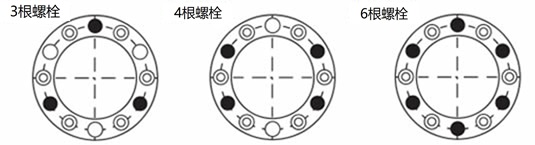

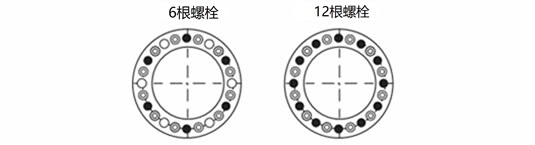

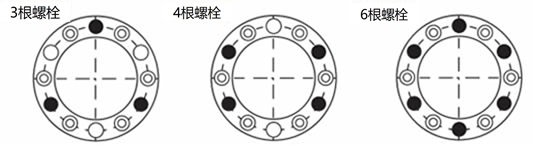

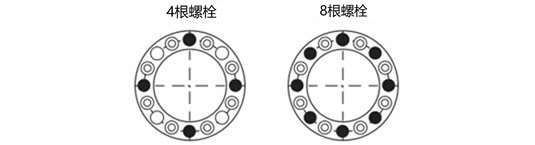

紧固螺栓位置

・紧固螺栓的位置 ○空孔 ◎攻丝孔（拆除套筒时用的攻丝孔）

衬套
机座号		 紧固螺栓的位置 衬套
机座号		 紧固螺栓的位置
S1 紧固螺栓的位置 S5 紧固螺栓的位置
S2 紧固螺栓的位置 S6 紧固螺栓的位置
S3 紧固螺栓的位置 S7 紧固螺栓的位置
S4 紧固螺栓的位置

套筒（止动带轮S型）规格 ※点击开合。

套筒性能

衬套
机座号		 螺栓
根数		 轴孔径
d
mm		 螺栓尺寸 螺栓紧固扭矩
MA
N･m {kgf･m}		 传递扭矩
Mt
N･m {kgf･m}		 轴向负载
Pax
kN {kgf}		 轴侧面压力
P
MPa {kgf/mm2}		 轮毂侧面压力
P'
MPa {kgf/mm2}		 轮毂最小直径 mm
材质
SS400 S35C S45C A7075-T6
S1 3 10 M4×16 4.2 {0.43} 43 {4.4} 8.6 {882} 196 {20.0} 111 {11.3} 35 30 29 29
11 48 {4.8} 8.6 {882} 179 {18.2} 111 {11.3} 35 30 29 29
12 52 {5.3} 8.6 {882} 164 {16.7} 111 {11.3} 35 30 29 29
14 60 {6.2} 8.6 {882} 140 {14.3} 111 {11.3} 35 30 29 29
15 65 {6.6} 8.6 {882} 131 {13.4} 111 {11.3} 35 30 29 29
16 69 {7.1} 8.6 {882} 123 {12.5} 111 {11.3} 35 30 29 29
4 10 58 {5.9} 11.5 {1176} 262 {26.7} 148 {15.1} 44 34 32 33
11 63 {6.5} 11.5 {1176} 238 {24.3} 148 {15.1} 44 34 32 33
12 69 {7.1} 11.5 {1176} 218 {22.3} 148 {15.1} 44 34 32 33
14 81 {8.2} 11.5 {1176} 187 {19.1} 148 {15.1} 44 34 32 33
15 86 {8.8} 11.5 {1176} 175 {17.8} 148 {15.1} 44 34 32 33
16 92 {9.4} 11.5 {1176} 164 {16.7} 148 {15.1} 44 34 32 33
6 14 121 {12.3} 17.3 {1764} 281 {28.6} 222 {22.6} 不可使用 49 42 44
15 130 {13.2} 17.3 {1764} 262 {26.7} 222 {22.6} 不可使用 49 42 44
16 138 {14.1} 17.3 {1764} 245 {25.0} 222 {22.6} 不可使用 49 42 44
S2 3 15 M5×18 8.3 {0.85} 105 {10.7} 13.9 {1423} 163 {16.6} 101 {10.3} 45 39 38 38
16 112 {11.4} 13.9 {1423} 152 {15.5} 101 {10.3} 45 39 38 38
17 119 {12.1} 13.9 {1423} 143 {14.6} 101 {10.3} 45 39 38 38
18 126 {12.8} 13.9 {1423} 135 {13.8} 101 {10.3} 45 39 38 38
19 133 {13.5} 13.9 {1423} 128 {13.1} 101 {10.3} 45 39 38 38
20 139 {14.2} 13.9 {1423} 122 {12.4} 101 {10.3} 45 39 38 38
22 153 {15.7} 13.9 {1423} 111 {11.3} 101 {10.3} 45 39 38 38
4 15 139 {14.2} 18.6 {1898} 217 {22.1} 135 {13.8} 54 44 41 42
16 149 {15.2} 18.6 {1898} 203 {20.7} 135 {13.8} 54 44 41 42
17 158 {16.1} 18.6 {1898} 191 {19.5} 135 {13.8} 54 44 41 42
18 167 {17.1} 18.6 {1898} 181 {18.4} 135 {13.8} 54 44 41 42
19 177 {18.0} 18.6 {1898} 171 {17.5} 135 {13.8} 54 44 41 42
20 186 {19.0} 18.6 {1898} 163 {16.6} 135 {13.8} 54 44 41 42
22 205 {20.9} 18.6 {1898} 148 {15.1} 135 {13.8} 54 44 41 42
6 17 237 {24.2} 27.9 {2846} 287 {29.3} 203 {20.7} 124 59 52 54
18 251 {25.6} 27.9 {2846} 271 {27.6} 203 {20.7} 124 59 52 54
19 265 {27.0} 27.9 {2846} 257 {26.2} 203 {20.7} 124 59 52 54
20 279 {28.5} 27.9 {2846} 244 {24.9} 203 {20.7} 124 59 52 54
22 307 {31.3} 27.9 {2846} 222 {22.6} 203 {20.7} 124 59 52 54
S3 3 24 M5×20 8.3 {0.85} 167 {17.1} 13.9 {1423} 102 {10.4} 81 {8.3} 49 44 43 44
25 174 {17.8} 13.9 {1423} 98 {10.0} 81 {8.3} 49 44 43 44
28 195 {19.9} 13.9 {1423} 87 {8.9} 81 {8.3} 49 44 43 44
4 24 223 {22.8} 18.6 {1898} 135 {13.8} 108 {11.0} 56 49 47 47
25 232 {23.7} 18.6 {1898} 130 {13.3} 108 {11.0} 56 49 47 47
28 260 {26.6} 18.6 {1898} 116 {11.8} 108 {11.0} 56 49 47 47
6 24 335 {34.2} 27.9 {2846} 203 {20.7} 162 {16.6} 82 59 55 57
25 349 {35.6} 27.9 {2846} 195 {19.9} 162 {16.6} 82 59 55 57
28 391 {39.9} 27.9 {2846} 174 {17.8} 162 {16.6} 82 59 55 57
S4 3 24 M5×20 8.3 {0.85} 167 {17.1} 13.9 {1423} 85 {8.7} 55 {5.6} 53 50 49 49
25 174 {17.8} 13.9 {1423} 82 {8.3} 55 {5.6} 53 50 49 49
28 195 {19.9} 13.9 {1423} 73 {7.5} 55 {5.6} 53 50 49 49
30 209 {21.3} 13.9 {1423} 68 {7.0} 55 {5.6} 53 50 49 49
32 223 {22.8} 13.9 {1423} 64 {6.5} 55 {5.6} 53 50 49 49
35 244 {24.9} 13.9 {1423} 58 {6.0} 55 {5.6} 53 50 49 49
4 24 223 {22.8} 18.6 {1898} 114 {11.6} 73 {7.5} 58 53 51 52
25 232 {23.7} 18.6 {1898} 109 {11.1} 73 {7.5} 58 53 51 52
28 260 {26.6} 18.6 {1898} 97 {9.9} 73 {7.5} 58 53 51 52
30 279 {28.5} 18.6 {1898} 91 {9.3} 73 {7.5} 58 53 51 52
32 298 {30.4} 18.6 {1898} 85 {8.7} 73 {7.5} 58 53 51 52
35 325 {33.2} 18.6 {1898} 78 {7.9} 73 {7.5} 58 53 51 52
6 24 335 {34.2} 27.9 {2846} 170 {17.4} 110 {11.2} 69 59 57 58
25 349 {35.6} 27.9 {2846} 164 {16.7} 110 {11.2} 69 59 57 58
28 391 {39.9} 27.9 {2846} 146 {14.9} 110 {11.2} 69 59 57 58
30 418 {42.7} 27.9 {2846} 136 {13.9} 110 {11.2} 69 59 57 58
32 446 {45.5} 27.9 {2846} 128 {13.0} 110 {11.2} 69 59 57 58
35 488 {49.8} 27.9 {2846} 117 {11.9} 110 {11.2} 69 59 57 58
8 24 446 {45.5} 37.2 {3795} 227 {23.2} 146 {14.9} 88 68 64 65
25 465 {47.4} 37.2 {3795} 218 {22.3} 146 {14.9} 88 68 64 65
28 521 {53.1} 37.2 {3795} 195 {19.9} 146 {14.9} 88 68 64 65
30 558 {56.9} 37.2 {3795} 182 {18.5} 146 {14.9} 88 68 64 65
32 595 {60.7} 37.2 {3795} 170 {17.4} 146 {14.9} 88 68 64 65
35 651 {66.4} 37.2 {3795} 156 {15.9} 146 {14.9} 88 68 64 65
S5 5 35 M5×22 8.3 {0.85} 407 {41.5} 23.2 {2372} 91 {9.3} 68 {6.9} 70 64 63 63
38 442 {45.1} 23.2 {2372} 84 {8.6} 68 {6.9} 70 64 63 63
40 465 {47.4} 23.2 {2372} 80 {8.2} 68 {6.9} 70 64 63 63
42 488 {49.8} 23.2 {2372} 76 {7.8} 68 {6.9} 70 64 63 63
45 523 {53.4} 23.2 {2372} 71 {7.3} 68 {6.9} 70 64 63 63
8 35 651 {66.4} 37.2 {3795} 146 {14.9} 108 {11.0} 86 74 71 72
38 707 {72.1} 37.2 {3795} 135 {13.8} 108 {11.0} 86 74 71 72
40 744 {75.9} 37.2 {3795} 128 {13.1} 108 {11.0} 86 74 71 72
42 781 {79.7} 37.2 {3795} 122 {12.4} 108 {11.0} 86 74 71 72
45 837 {85.4} 37.2 {3795} 114 {11.6} 108 {11.0} 86 74 71 72
10 35 814 {83.0} 46.5 {4744} 183 {18.7} 135 {13.8} 102 81 77 78
38 883 {90.1} 46.5 {4744} 169 {17.2} 135 {13.8} 102 81 77 78
40 930 {94.9} 46.5 {4744} 160 {16.3} 135 {13.8} 102 81 77 78
42 976 {99.6} 46.5 {4744} 152 {15.6} 135 {13.8} 102 81 77 78
45 1046 {106.7} 46.5 {4744} 142 {14.5} 135 {13.8} 102 81 77 78
S6 6 48 M6×25 16.8 {1.71} 1116 {113.9} 46.5 {4744} 105 {10.7} 87 {8.8} 94 84 81 82
50 1162 {118.6} 46.5 {4744} 101 {10.3} 87 {8.8} 94 84 81 82
55 1279 {130.5} 46.5 {4744} 91 {9.3} 87 {8.8} 94 84 81 82
8 48 1488 {151.8} 62.0 {6326} 140 {14.3} 115 {11.8} 110 93 88 90
50 1550 {158.1} 62.0 {6326} 134 {13.7} 115 {11.8} 110 93 88 90
55 1705 {174.0} 62.0 {6326} 122 {12.4} 115 {11.8} 110 93 88 90
10 48 1860 {189.8} 77.5 {7907} 175 {17.8} 144 {14.7} 134 103 97 99
50 1937 {197.7} 77.5 {7907} 168 {17.1} 144 {14.7} 134 103 97 99
55 2131 {217.4} 77.5 {7907} 152 {15.6} 144 {14.7} 134 103 97 99
12 48 2232 {227.7} 93.0 {9488} 210 {21.4} 173 {17.7} 174 117 107 110
50 2325 {237.2} 93.0 {9488} 201 {20.5} 173 {17.7} 174 117 107 110
55 2557 {260.9} 93.0 {9488} 183 {18.7} 173 {17.7} 174 117 107 110
S7 5 60 M8×30 40.5 {4.13} 2140 {218.4} 71.3 {7280} 115 {11.7} 94 {9.6} 124 109 105 107
65 2319 {236.6} 71.3 {7280} 106 {10.8} 94 {9.6} 124 109 105 107
70 2497 {254.8} 71.3 {7280} 99 {10.1} 94 {9.6} 124 109 105 107
8 60 3424 {349.4} 114.1 {11648} 184 {18.8} 150 {15.3} 177 134 125 128
65 3710 {378.6} 114.1 {11648} 170 {17.3} 150 {15.3} 177 134 125 128
70 3995 {407.7} 114.1 {11648} 158 {16.1} 150 {15.3} 177 134 125 128
10 60 4281 {436.8} 142.7 {14560} 230 {23.5} 188 {19.2} 270 159 143 149
65 4637 {473.2} 142.7 {14560} 212 {21.7} 188 {19.2} 270 159 143 149
70 4994 {509.6} 142.7 {14560} 197 {20.1} 188 {19.2} 270 159 143 149

套筒（止动带轮S型 电镀规格）规格 ※点击开合。

S型 电镀规格 套筒规格

S型 电镀规格 套筒规格
套筒 材质 机械结构用碳钢
热处理 淬火和回火
表面处理 无电解镍磷规格
联结螺栓 内六角螺栓(JIS B 1176)
强度区分：12.9
材质 构造用合金钢
热处理 淬火和回火
表面处理 特殊涂层

套筒尺寸

单位：mm
衬套
机座号		 轴孔径
d		 套筒 外径
ΦD		 安装孔 节圆 直径
ΦDF		 锥度 外径
ΦDK		 套筒 全长
L		 法兰 厚度
T		 直线段 长度
t		 螺栓头 高度
k		 紧固 螺栓 尺寸
S1 10 32 24 18.6 18 6 2 4 M4×16
11
12
14
15
16
S2 17 42 32 25.2 22 7 2 5 M5×20
18
19
20
22
S3 24 48.5 38.5 31.2 23.5 8 2.5 5 M5×20
25
28
S4 30 56 46 38.6 26 8 2.5 5 M5×20
32
35
S5 38 66 56 48.8 29 10 2.5 5 M5×25
40
42
45
S6 48 80 68 60 36 12 3 6 M6×25
50
55
S7 60 101 86 75.5 40 13 3.5 8 M8×30
65
70

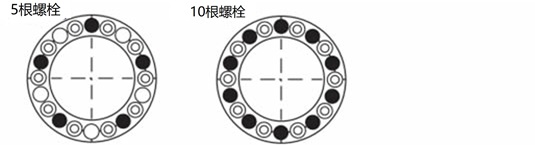

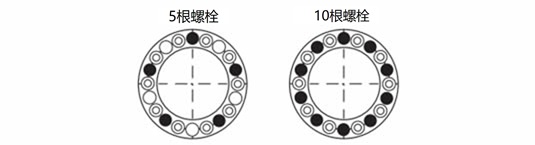

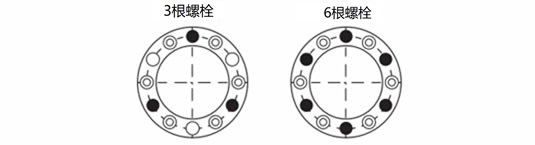

紧固螺栓位置

・紧固螺栓的位置 ○空孔 ◎攻丝孔（拆除套筒时用的攻丝孔）

衬套
机座号		 紧固螺栓的位置 衬套
机座号		 紧固螺栓的位置
S1
S2
S3		 紧固螺栓的位置 S5
S7		 紧固螺栓的位置
S4 紧固螺栓的位置 S6 紧固螺栓的位置

套筒（止动带轮S型 电镀规格）规格 ※点击开合。

套筒性能

衬套
机座号		 螺栓
根数		 轴孔径
d
mm		 螺栓尺寸 螺栓紧固扭矩
MA
N･m {kgf･m}		 传递扭矩
Mt
N･m {kgf･m}		 轴向负载
Pax
kN {kgf}		 轴侧面压力
P
MPa {kgf/mm2}		 轮毂侧面压力
P'
MPa {kgf/mm2}		 轮毂最小直径 mm
材质
SS400 S35C S45C A7075-T6
S1 3 10 M4×16 3.4 {0.35} 43 {4.4} 8.6 {882} 196 {20.0} 111 {11.3} 35 30 29 29
11 48 {4.8} 8.6 {882} 179 {18.2} 111 {11.3} 35 30 29 29
12 52 {5.3} 8.6 {882} 164 {16.7} 111 {11.3} 35 30 29 29
14 60 {6.2} 8.6 {882} 140 {14.3} 111 {11.3} 35 30 29 29
15 65 {6.6} 8.6 {882} 131 {13.4} 111 {11.3} 35 30 29 29
16 69 {7.1} 8.6 {882} 123 {12.5} 111 {11.3} 35 30 29 29
6 14 121 {12.3} 17.3 {1764} 281 {28.6} 222 {22.6} 不可使用 49 42 44
15 130 {13.2} 17.3 {1764} 262 {26.7} 222 {22.6} 不可使用 49 42 44
16 138 {14.1} 17.3 {1764} 245 {25.0} 222 {22.6} 不可使用 49 42 44
S2 3 17 M5×20 6.8 {0.69} 119 {12.1} 13.9 {1423} 143 {14.6} 101 {10.3} 45 39 38 38
18 126 {12.8} 13.9 {1423} 135 {13.8} 101 {10.3} 45 39 38 38
19 133 {13.5} 13.9 {1423} 128 {13.1} 101 {10.3} 45 39 38 38
20 139 {14.2} 13.9 {1423} 122 {12.4} 101 {10.3} 45 39 38 38
22 153 {15.7} 13.9 {1423} 111 {11.3} 101 {10.3} 45 39 38 38
6 17 237 {24.2} 27.9 {2846} 287 {29.3} 203 {20.7} 124 59 52 54
18 251 {25.6} 27.9 {2846} 271 {27.6} 203 {20.7} 124 59 52 54
19 265 {27.0} 27.9 {2846} 257 {26.2} 203 {20.7} 124 59 52 54
20 279 {28.5} 27.9 {2846} 244 {24.9} 203 {20.7} 124 59 52 54
22 307 {31.3} 27.9 {2846} 222 {22.6} 203 {20.7} 124 59 52 54
S3 3 24 M5×20 6.8 {0.69} 167 {17.1} 13.9 {1423} 102 {10.4} 81 {8.3} 49 44 43 44
25 174 {17.8} 13.9 {1423} 98 {10.0} 81 {8.3} 49 44 43 44
28 195 {19.9} 13.9 {1423} 87 {8.9} 81 {8.3} 49 44 43 44
6 24 335 {34.2} 27.9 {2846} 203 {20.7} 162 {16.6} 82 59 55 57
25 349 {35.6} 27.9 {2846} 195 {19.9} 162 {16.6} 82 59 55 57
28 391 {39.9} 27.9 {2846} 174 {17.8} 162 {16.6} 82 59 55 57
S4 4 30 M5×20 6.8 {0.69} 279 {28.5} 18.6 {1898} 91 {9.3} 73 {7.5} 58 53 51 52
32 298 {30.4} 18.6 {1898} 85 {8.7} 73 {7.5} 58 53 51 52
35 325 {33.2} 18.6 {1898} 78 {7.9} 73 {7.5} 58 53 51 52
8 30 558 {56.9} 37.2 {3795} 182 {18.5} 146 {14.9} 88 68 64 65
32 595 {60.7} 37.2 {3795} 170 {17.4} 146 {14.9} 88 68 64 65
35 651 {66.4} 37.2 {3795} 156 {15.9} 146 {14.9} 88 68 64 65
S5 5 38 M5×25 6.8 {0.69} 442 {45.1} 23.2 {2372} 84 {8.6} 68 {6.9} 70 64 63 63
40 465 {47.4} 23.2 {2372} 80 {8.2} 68 {6.9} 70 64 63 63
42 488 {49.8} 23.2 {2372} 76 {7.8} 68 {6.9} 70 64 63 63
45 523 {53.4} 23.2 {2372} 71 {7.3} 68 {6.9} 70 64 63 63
10 38 883 {90.1} 46.5 {4744} 169 {17.2} 135 {13.8} 102 81 77 78
40 930 {94.9} 46.5 {4744} 160 {16.3} 135 {13.8} 102 81 77 78
42 976 {99.6} 46.5 {4744} 152 {15.6} 135 {13.8} 102 81 77 78
45 1046 {106.7} 46.5 {4744} 142 {14.5} 135 {13.8} 102 81 77 78
S6 6 48 M6×25 13.6 {1.39} 1116 {113.9} 46.5 {4744} 105 {10.7} 87 {8.8} 94 84 81 82
50 1162 {118.6} 46.5 {4744} 101 {10.3} 87 {8.8} 94 84 81 82
55 1279 {130.5} 46.5 {4744} 91 {9.3} 87 {8.8} 94 84 81 82
12 48 2232 {227.7} 93.0 {9488} 210 {21.4} 173 {17.7} 174 117 107 110
50 2325 {237.2} 93.0 {9488} 201 {20.5} 173 {17.7} 174 117 107 110
55 2557 {260.9} 93.0 {9488} 183 {18.7} 173 {17.7} 174 117 107 110
S7 5 60 M8×30 32.8 {3.35} 2140 {218.4} 71.3 {7280} 115 {11.7} 94 {9.6} 124 109 105 107
65 2319 {236.6} 71.3 {7280} 106 {10.8} 94 {9.6} 124 109 105 107
70 2497 {254.8} 71.3 {7280} 99 {10.1} 94 {9.6} 124 109 105 107
10 60 4281 {436.8} 142.7 {14560} 230 {23.5} 188 {19.2} 270 159 143 149
65 4637 {473.2} 142.7 {14560} 212 {21.7} 188 {19.2} 270 159 143 149
70 4994 {509.6} 142.7 {14560} 197 {20.1} 188 {19.2} 270 159 143 149
