技术资料　直线作动机　Zip chain 传动装置　附带准双曲面电机　配置标准接线端子箱

配置标准接线端子箱

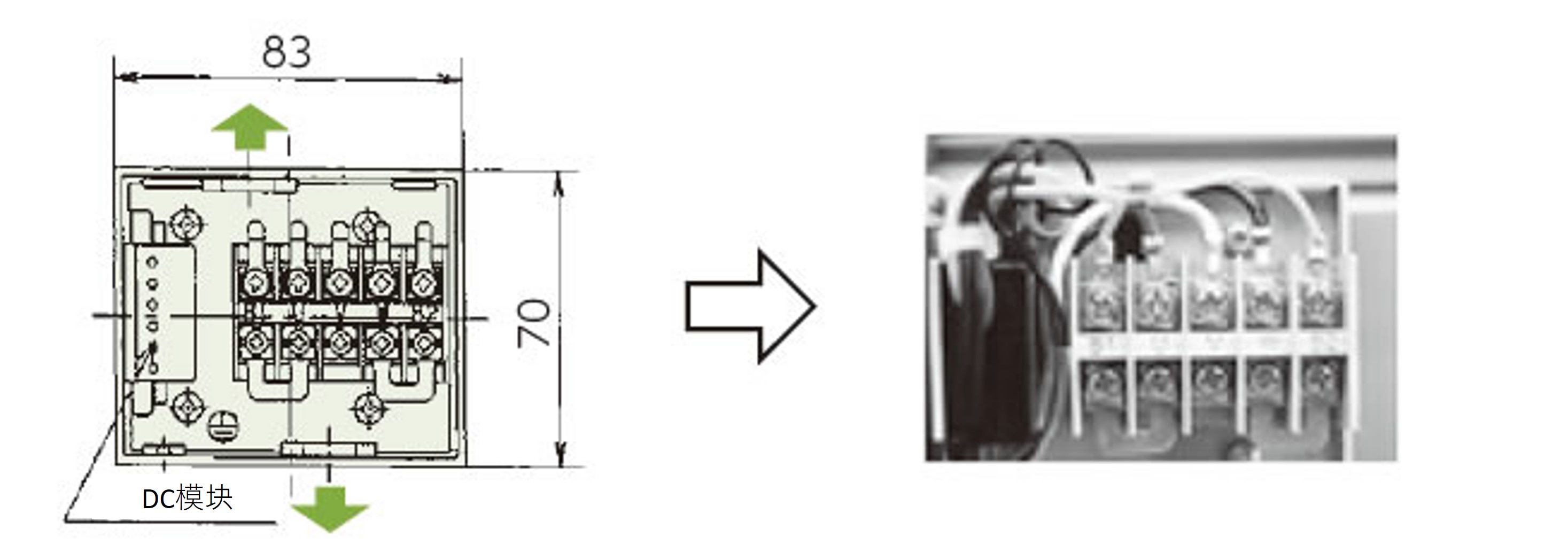

  端子尺寸 接线盒位置
带刹车 端子尺寸
端子尺寸
  • 1. 端子螺丝尺寸
    M3.5[紧固力矩 0.8N・m{0.08kgf-m}]
  • 2. 接地线螺丝尺寸
    M4[紧固力矩 1.2N・m{0.12kgf-m}]
  • 3. 端子箱的出线方向，只要调整盖子的方向就可以根据需求选择上或者下。
 接线盒位置
电机输出 A P
0.2kW 119.5 104.5
0.4kW 119.5 104.5
