变频器驱动的注意点

ZCA25M：电机容量 60W-90W

• ・变频器可以驱动200V级的电机，但是在低频和60Hz以上时无法使用。不能驱动400V级的电机。

ZCA35M・ZCA45M：电机容量 0.2kW・0.4kW・0.75kW

• ・使用频率最高为120Hz，最低(低Hz域)不能超过变频器的容许值。0.75kW的高能效电机在标准电机的6Hz～60Hz范围可以以额定力矩运转。
• ・高速旋转时，在功率一定的前提下转速和扭矩成反比关系，转速越高扭矩越小。随着转速的加快，电机，电机冷却扇和减速机的声音也会随之变大，抖动也会更加频繁。
• ・低速旋转时，电机的运转效率和冷却效果都会下降，电机的温度将会逐渐增高。此时，需调小力矩。

输出力矩（%）达到60Hz电机的额定力矩（100%）。
(基频设定60Hz)

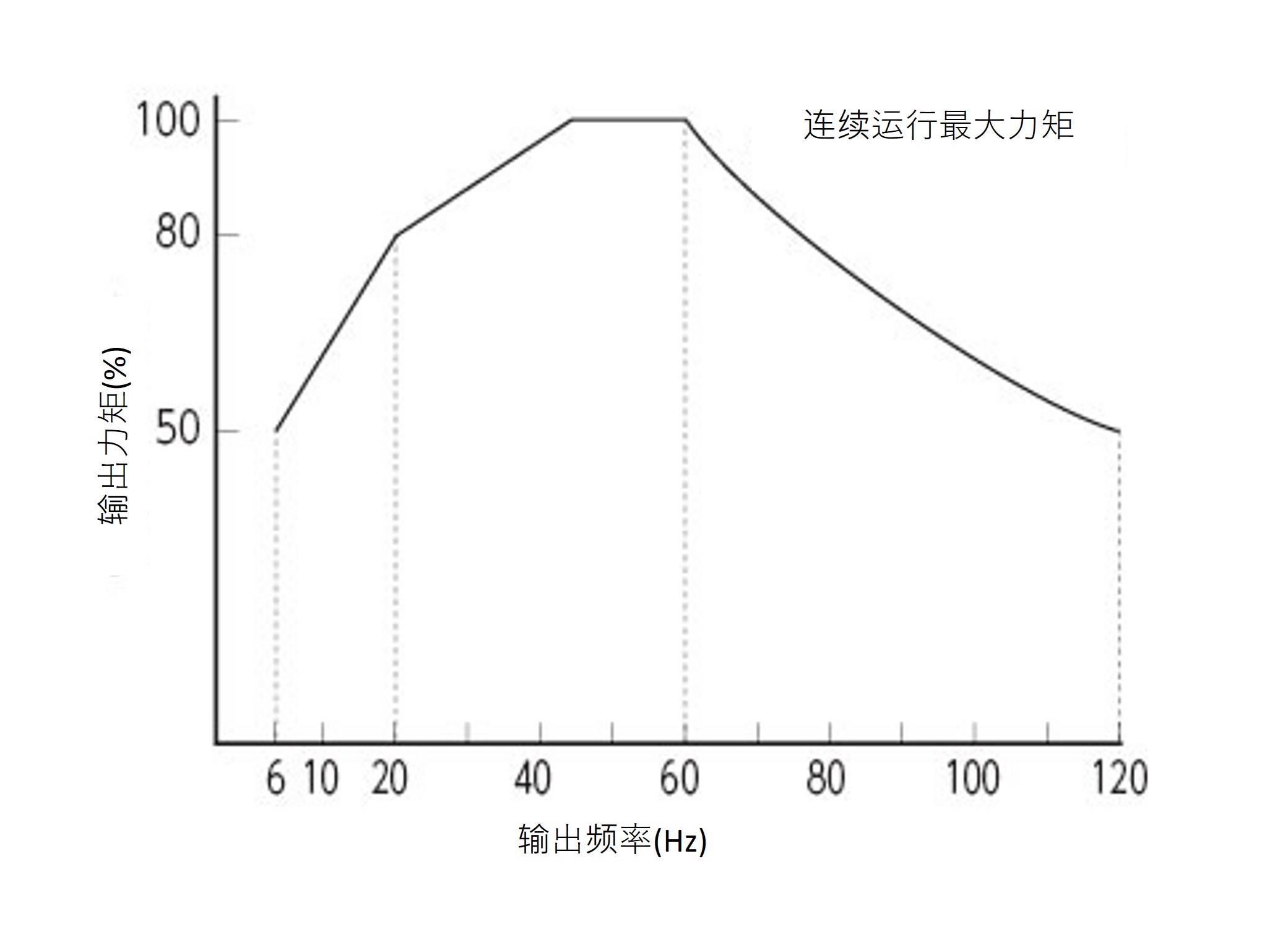

使用0.2kW/0.4kW电机时

输出力矩（%）达到60Hz电机的额定力矩（100%）。
(基频设定60Hz)

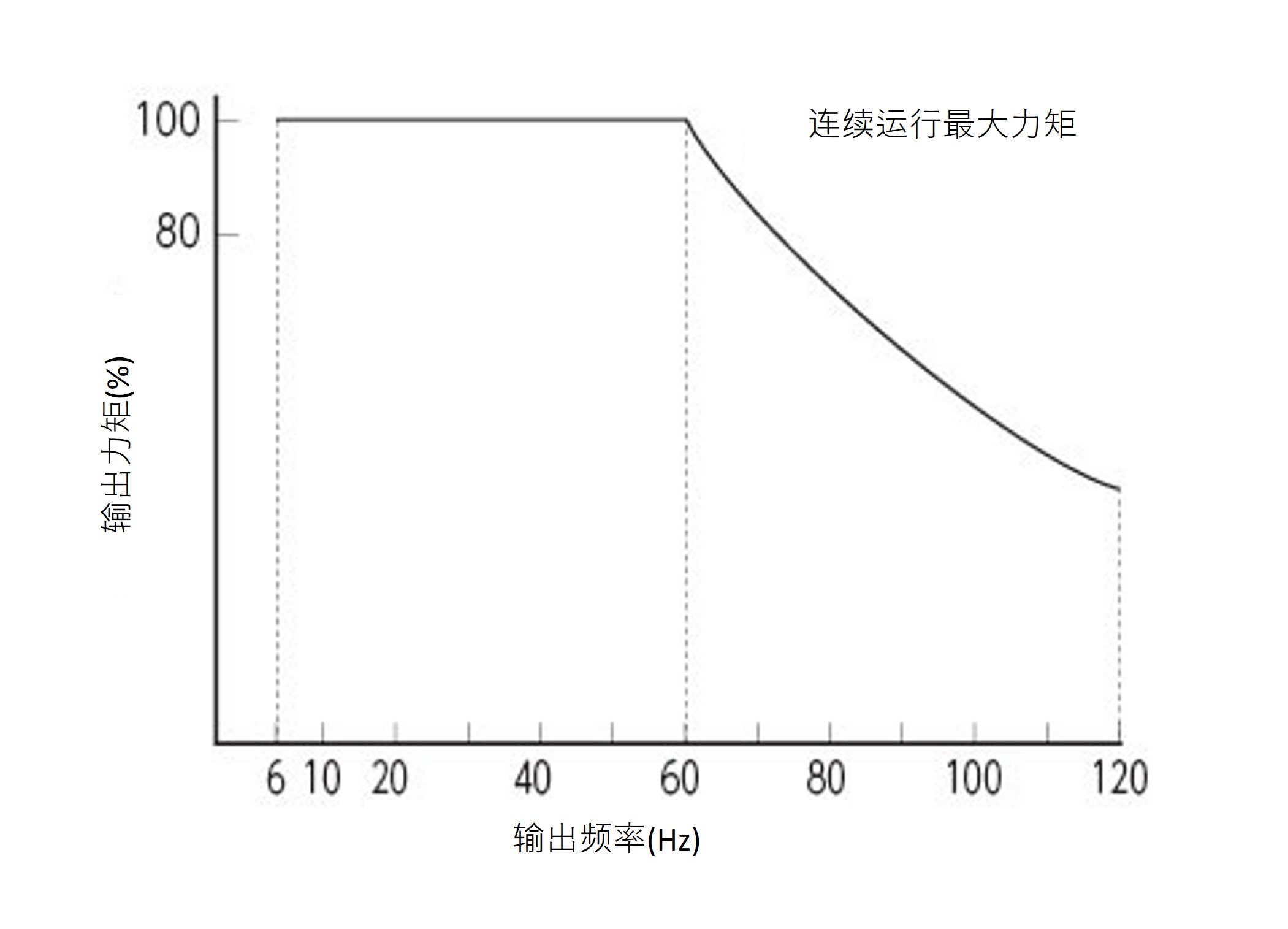

使用0.75kW电机时

制动器制动的注意点

• ・制动器需要使用指定的电源（频率、电压），制动回路需单独控制。详细请参考「带制动电机的接线」。
• ・产品出厂时制动器的连接线和电机的连接线是用螺丝固定在一起的，安装时请先拧下螺丝然后分别接线。
• ・以60Hz（1800r/min）以下的速度制动。如在60Hz以上的高速旋转区采取制动，会造成装置的机械性损伤、摩擦衬片的异常磨损和过热等故障，必须在60Hz以下采取制动。

400V级电机使用变频器驱动时

• ・400V级电机为特殊规格产品对应。使用400V级的电机时，变频转换时会引起高压浪涌（微浪涌），如没有采取预防措施高压浪涌会造成变频电机的绝缘损坏。本公司所提供的400V级电机产品，均采取了预防措施（防微浪涌对策）可以有效的防止高压浪涌。但是，当电压超过1250V时需在变频器处连接滤波器或者电抗器。

其他需注意事项

• ・和标准电源相比，变频器驱动时的温度上升/噪音/抖动的变化都会更为明显。
• ・作为电机的过热保护装置，可将电子热机构设定在通用电动机特性内，还可以在变频器和电机之间连接热继电器。
• ・基频在50Hz时，输出力矩为上图力矩的80%。 (仅限0.2kW・0.4kW)
• ・可提供0.2kW和0.4kW的变频电机。
