技术资料 直线作动机 电动高速丝杆 压曲容许载重
压曲容许载重表
- ・压曲载重时，请根据压曲载重在下述图表中选择合适的丝杆编号。压曲选型图中的压曲安全系数SF＝4。
- (1)根据安装方式（参考下图）选择受力点间间距L。 (除此之外的安装方式请咨询。)
- (2)根据千斤顶1台的载重W（纵轴）和受力点间间距（横轴）的交叉点来选择丝杆的编号。
- ・不能承受侧向力。右图的压曲选型图没有考虑侧向力。
- ・安装时在丝杆轴上施加负荷使其处于一定的拉伸状态，可以降低弯曲变形，减少因更换和维修产生的成本上升。
底座固定一轴端 支撑
底座固定一轴端 固定
- 注）

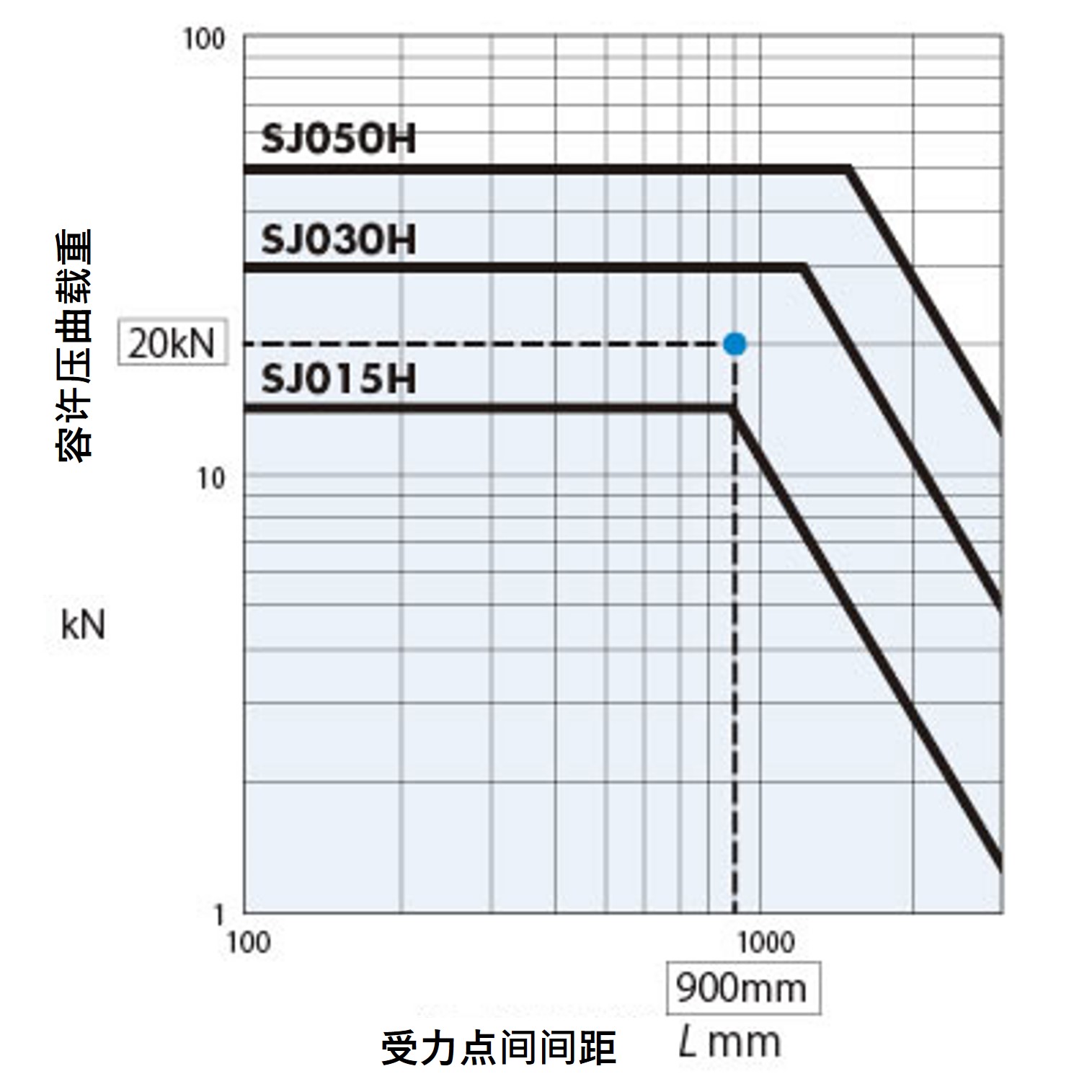

- 1.该图表的点线以荷重W＝20KN、安装方式如上图所示受力点间间距900mm为例。
压曲安全系数设定为：SF＝4。分别在横坐标和纵坐标找到对应数值后确定交叉点，可选定SJ030H规格的电动高速丝杆。 - 2.需要更为详细选型时，可使用下述算式进行计算。
受力点间间距：L(安装面-载荷承重面的距离)
| SJ015H | SJ030H | SJ050H | |
|---|---|---|---|
| 圆盘型端部金属件(M) | 25mm | 33mm | 33mm |
| I型顶端夹具(I) | 50mm | 75mm | 80mm |
| X尺寸(MIN) | 187mm | 202mm | 236mm |
顶端夹具使用桌形或者I形时，需将每个夹具的长度合计计算入实际行程。
例） SJ030H 顶端夹具使用I形，行程500mm的情形：
500 + 277 = 777mm
注）
如使用自备的顶端夹具时，需在实际行程上加上X尺寸（MIN）再加上夹具的尺寸进行合计计算。X尺寸里，丝杆轴顶端用来安装顶端夹具的那部分长度（32mm）没有计入行程内。
压曲容许载重计算公式
按照下述方法计算电动高速丝杆的丝杆轴可承受的压曲容许载重。
PCR = m×
d2
L
2
PCR > W×Sf 。
PCR：压曲容许载重 N
d：螺杆底部直径 mm
m：支撑系数(20×104)
L：受力点间间距 注） mm
W：1台动力千斤顶的载重 N
Sf：屈曲安全率(通常设定4)
底座固定一轴端 支撑
底座固定一轴端 固定
| 压曲容许载重计算例 |
|---|
|
使用SJ030H-TUT8M(行程800mm)载重(W)24500N，安装形式[底座固定-轴端固定(顶端桌形夹具)]来计算PCR PCR = 20×104×(30.72/1035)2 *L = 1002 + 33 = 1035mm ST800mm的X尺寸：1002mm 桌形顶端夹具：33mm 参考产品页面参数 |
关于侧向载重
电动高速丝杆不能承受轴线以外的载重。

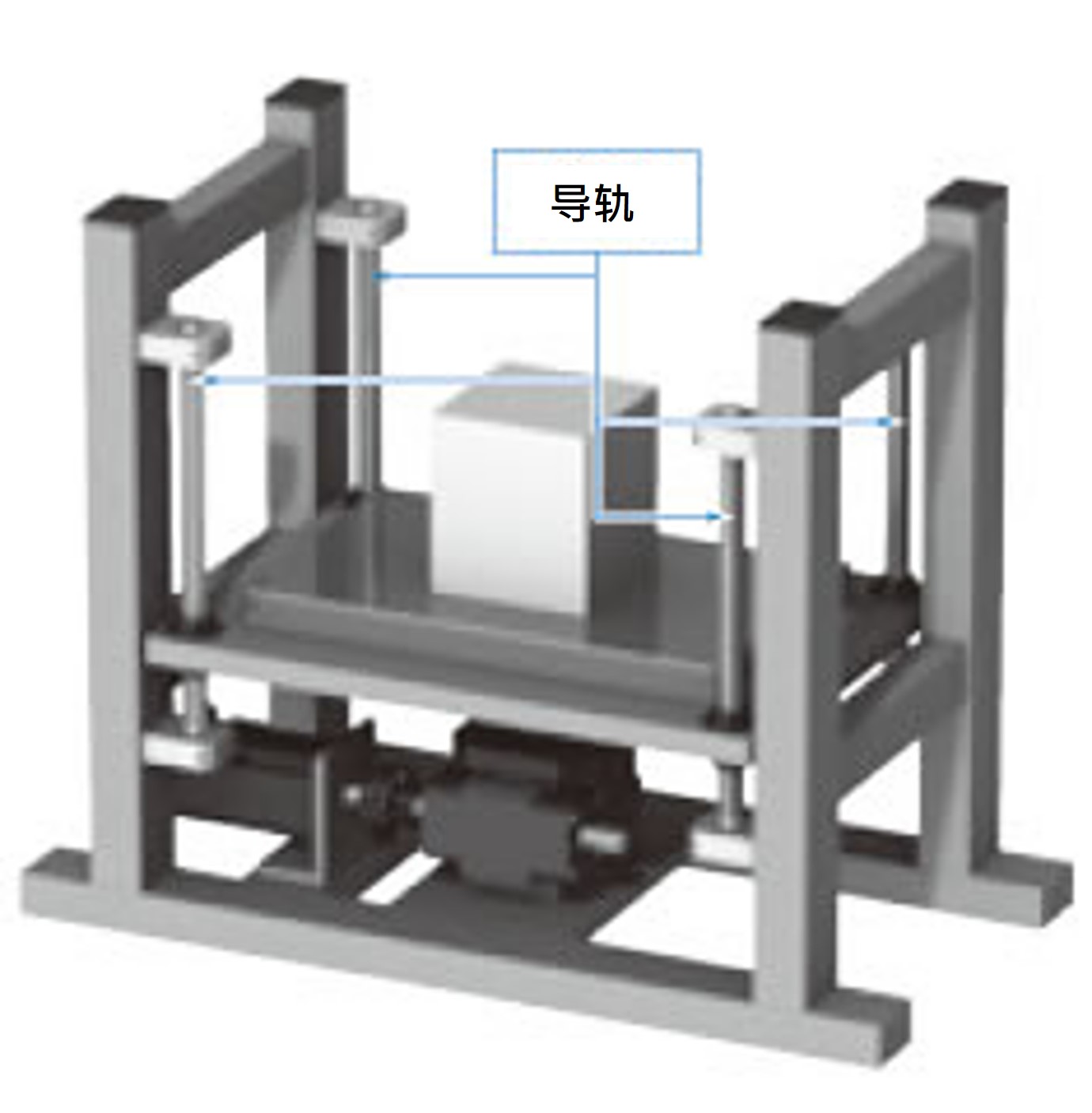

当有侧向力作用时，需设置导具（如右图所示）确保侧向力不直接施加于丝杆上。
