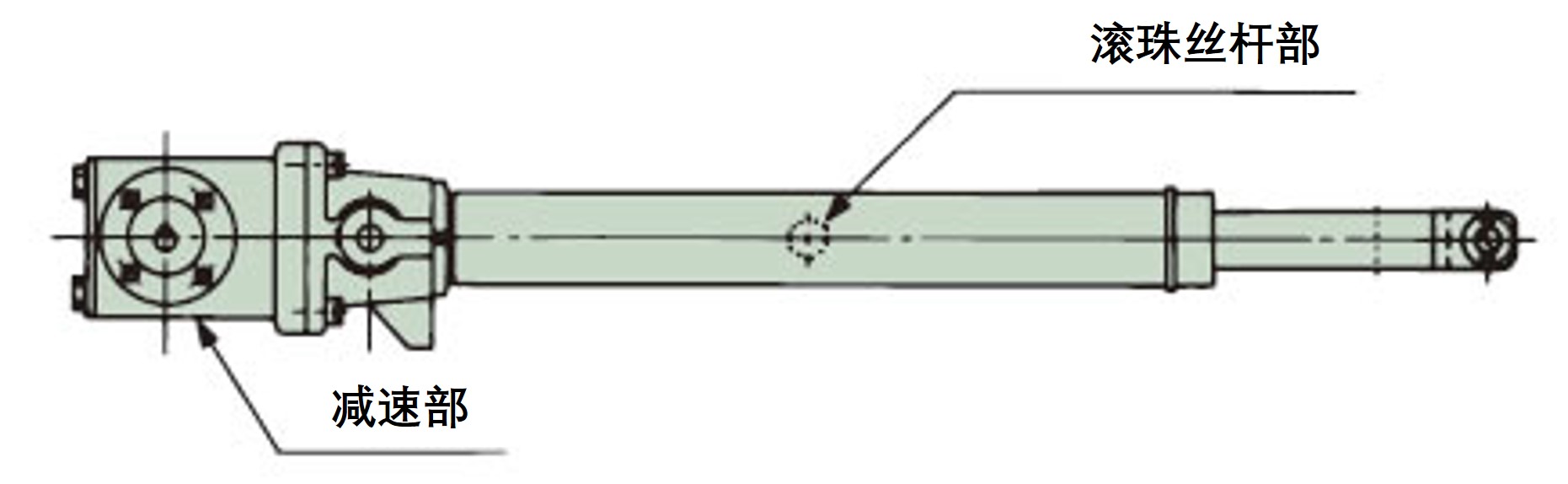

滚珠丝杆的润滑

滚珠丝杆已事先涂布润滑脂，可直接使用。润滑脂的补给请参考下表。滚珠丝杆进行追加润滑时，取下外筒部的供油口螺栓，全行程移动拉杆，使用供油枪涂布丝杆外周。

润滑周期

注）上表的参考值非使用寿命值，而是尽可能长期使用时的值。

一次供油的总量为每100mm行程约10～15g左右（T500～T4000）。

推荐润滑脂(必须使用EP（极压）润滑脂)

※出厂时已封入润滑脂。

注）JWGS100G100g的容器量单独销售。(请参照这里。)

*上述记载的产品名为各公司的商标或注册商标。

×

(可用拖动来移动)

最适于动力缸与动力千斤顶的维护。

(封入100g)

型号：JWGS100G

减速部的润滑

减速部的齿轮，轴承，润滑脂已事先充填入齿轮箱，无需额外供脂。

减速部初始涂布的润滑脂。

• 齿轮箱：DAPHNE EPONEX SR No.1

安装时的注意事项(T系列・复合规格)

• ・枢轴配件的中心于端头配件安装部的中心需充分定心。动力缸运行时，勿使因晃动产生的横向负荷作用于动力缸。
• ・推荐使用联轴器连结输入轴与驱动轴。请采用可吸收移位误差的链式联轴器，齿轮联轴器或膜片联轴器。
• ・如果连结驱动部，动力缸的浮动轴过长，转动时有可能引起振动。请同时考虑浮动轴的刚性，以及联轴器背隙的因素。
• ・端头夹具的连接销安装时需涂布润滑脂。
• ・全部机型为可用于室外的全封闭构造，但如果用于长时间有水，蒸汽或积雪的场所，需设置适当的盖罩。使用条件根据环境温度变化，一般情况下动力缸可在-15～60℃的范围内使用。禁止在易燃性环境下使用。可能会引起爆炸·火灾。请避免在有超过3G的振动或冲击力的场所使用。
• ・在油雾环境中使用时，请向本公司咨询。

使用注意事项(T系列・复合规格)

• ・请使用限位开关调整行程的两端。
  可选择动力缸本体安装限位开关类型的选项。
• ・请在行程范围内使用。 超出行程有可能导致破损。
• ・动力缸复合规格用于高速的场合，由于惰性距离长，撞针有可能超出限位开关。因此，控制回路需为自保型限位信号。
• ・拉杆因推力而产生旋转力，需要防止拉杆转动。额定推力时的拉杆旋转力记载于标准机型一览表。如果运行时端部未连接，或用于安装滑轮拉伸绳索的场合，本公司可提供防止转动的规格，详细请咨询。
• ・用户绝对不可自行调整C类型的推力检测用限位开关。 推力检测的设定值有可能大幅变化。
