技术资料　直线作动机　动力千斤顶　技术资料

丝杆轴速度(升降速度)・容许载重相关图表

该图表所表示的是丝杆轴速度和容许载重之间的关系。

下图所示输入容许容量均为各编号丝杆输入容许容量的最大值，可先在下图中查看容许载重后决定丝杆的编号。

需做详细分析时请参考下述步骤，点击此处打开。

H速度 L速度
JWB

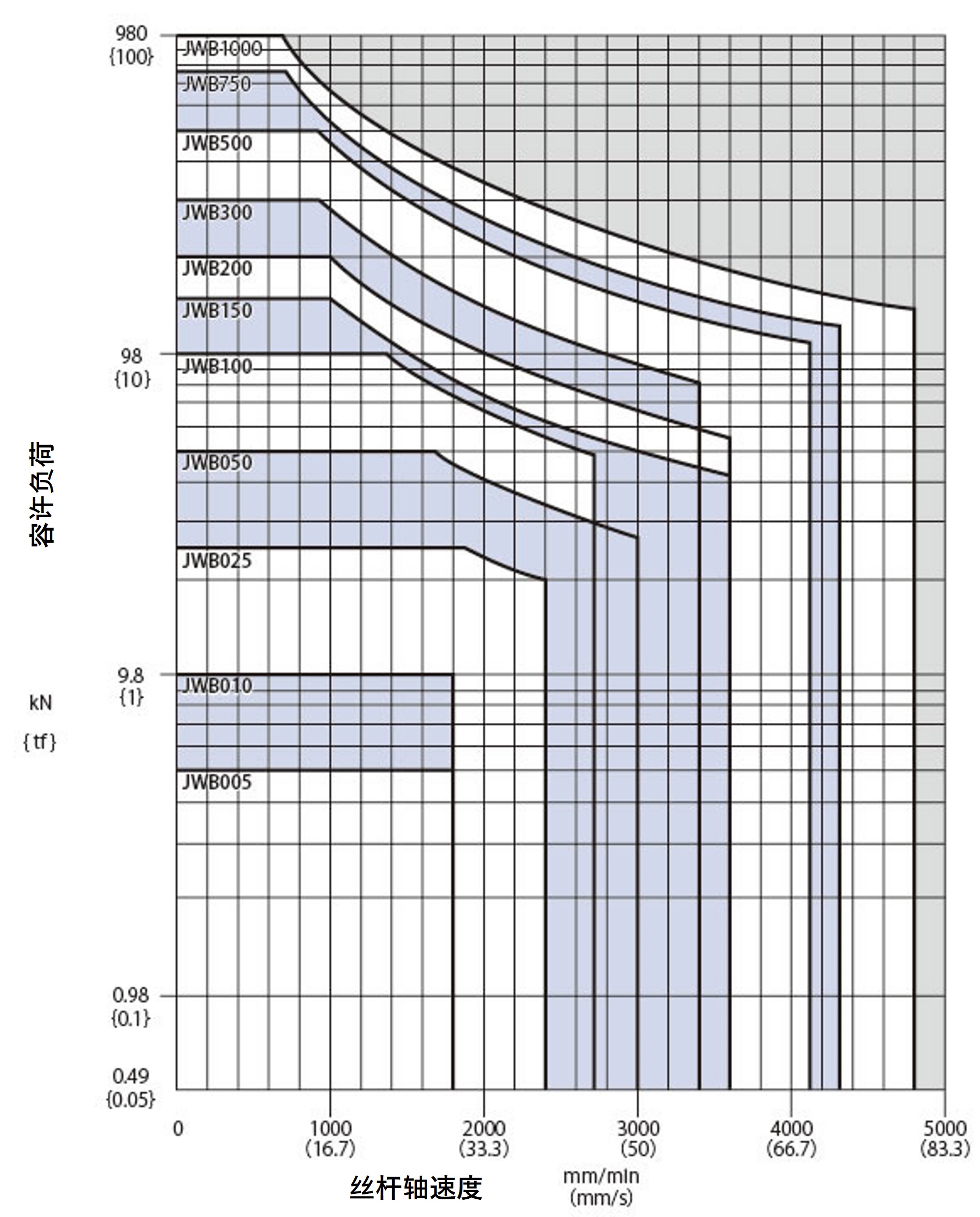

(滚珠丝杆型)		 滚珠丝杆型H速度

[点击扩大]

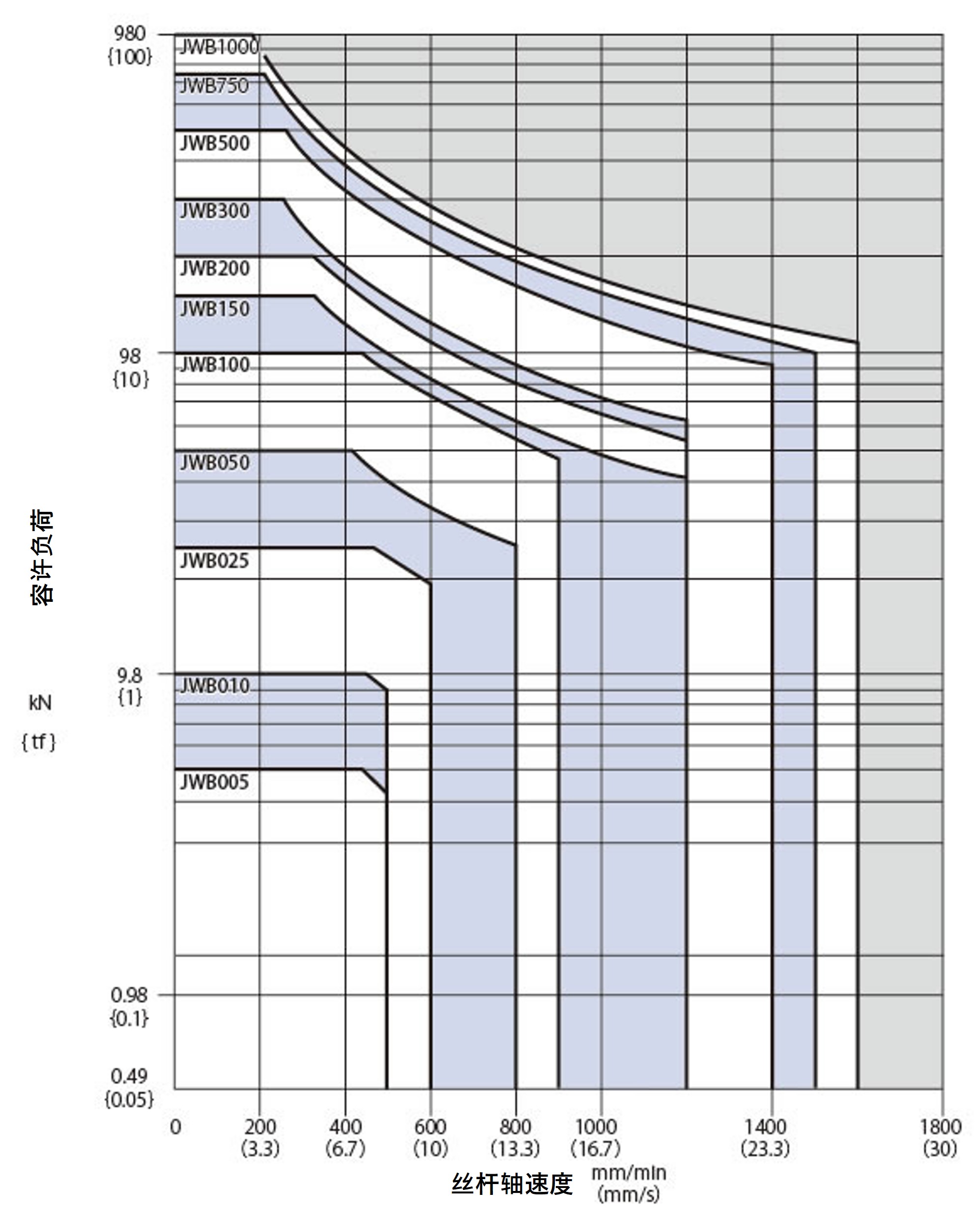

 滚珠丝杆型L速度

[点击扩大]
JWH

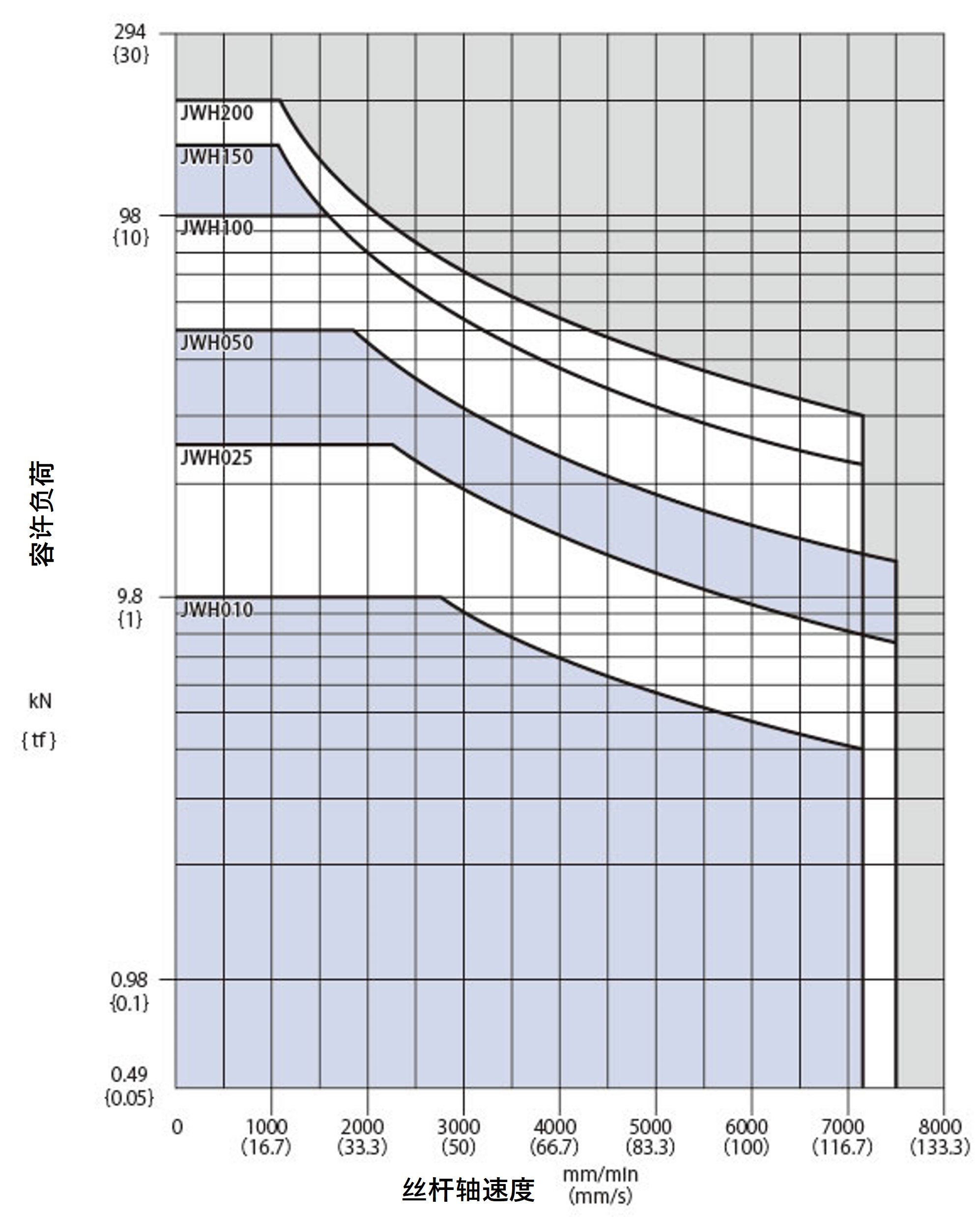

(高导程滚珠丝杆型)		 高导程滚珠丝杆型H速度

[点击扩大]

 －
JWM

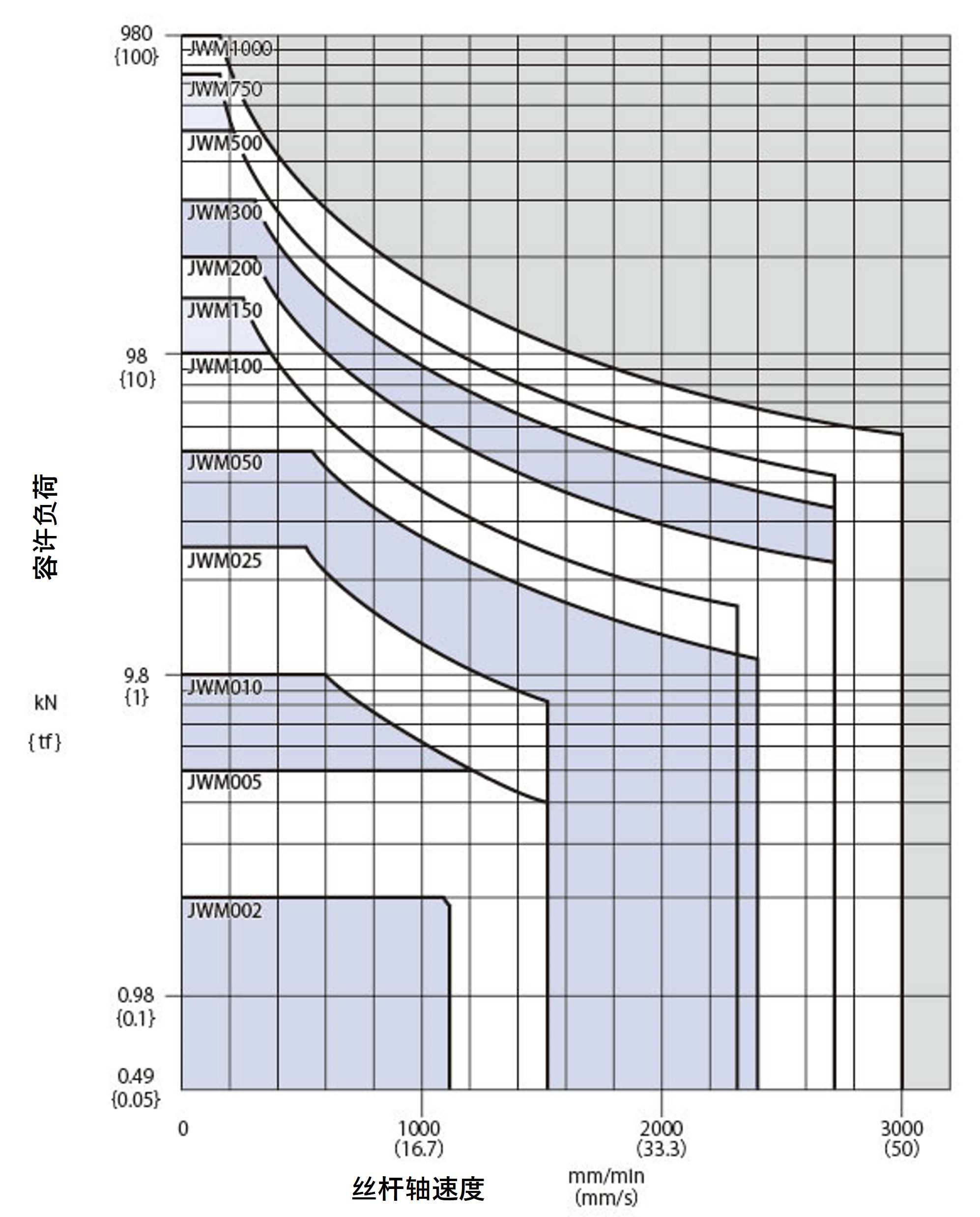

(梯形螺杆型)		 梯形螺杆型H速度

[点击扩大]

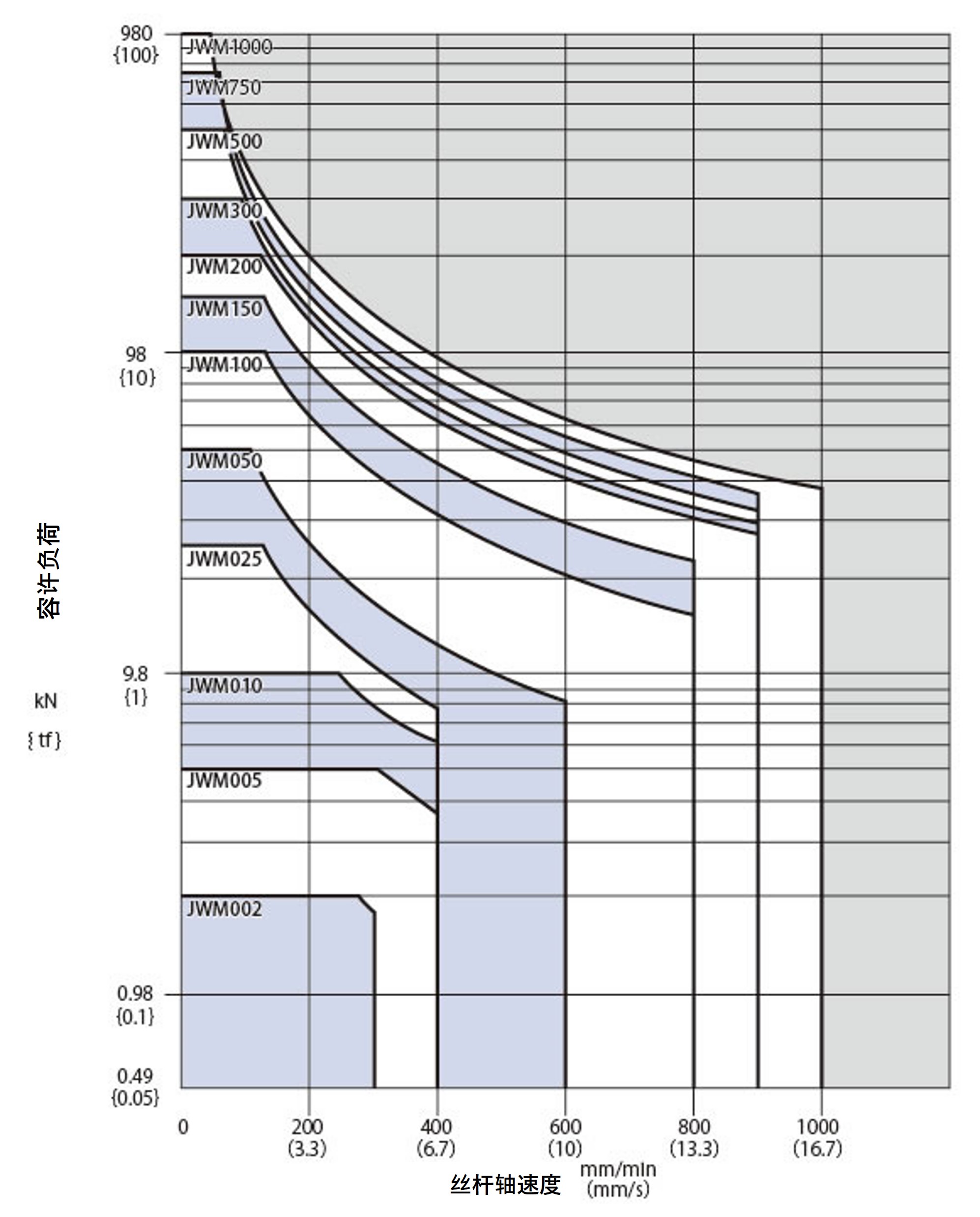

 梯形螺杆型L速度

[点击扩大]
