技術資料 高速リフタ ジップチェーンリフタ 三相モータ付結線と昇降方向

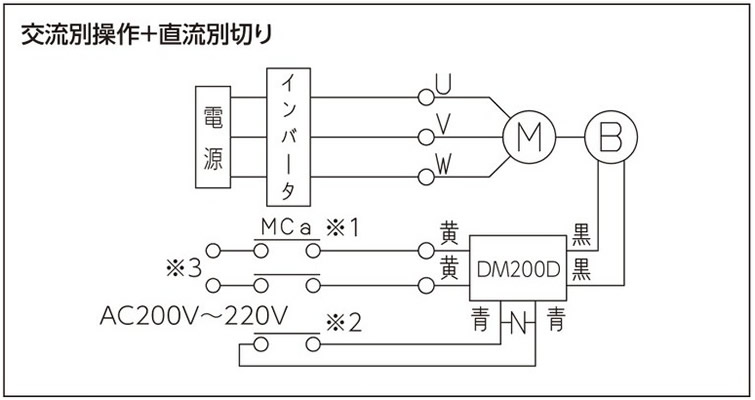

三相モータ付結線と昇降方向(インバータ制御専用)
基底周波数は60Hzに設定ください。
(M)：モータ (B)：ブレーキ MC：電磁接触器 MCa ：補助継電器
DM200D：DCモジュール --N--：保護素子(バリスタ)
| 商品名 | メーカ | 形番 | ||
|---|---|---|---|---|
| サージアブソーバ | パナソニック(株) | ERZV14D471 | ||
| ゼットラップ | 富士電機(株) | ENE471D-14A | ||
| セラミックバリスタ | 日本ケミコン(株) | TND14V-471KB00AAA0 | ||
※ゼットラップは富士電機株式会社の登録商標です。
- 注1 ブレーキ電圧はDC90Vです。 (DM200DにAC200V入力時)
- 注2 配線の長さ・配線の方法・リレーの種類などによってブレーキ用電源モジュールが破損する場合がありますので、直流別切り用端子間にバリスタを接続してください。
ブレーキ用電源モジュールの近く(青リード線部)に接続する方が効果的です。具体的なバリスタの形番は左表の通りです。バリスタ電圧はDM200Dは470Vのものを選定してください。
※1の補助継電器(MCa)は接点容量AC200V7A以上(抵抗負荷)のものをご使用ください。 - 注3 ※2にMCの補助接点あるいは補助継電器をご使用の場合は接点容量AC200V10A以上(抵抗負荷)としてください。
※3印部のブレーキ供給電圧は0.1kW時AC200～254V、2.2kW時AC200～230V、3.7kW時AC200～220Vとしてください。
