技术资料 高速升降机 Zip Chain升降台 三相电机的接线及升降方向

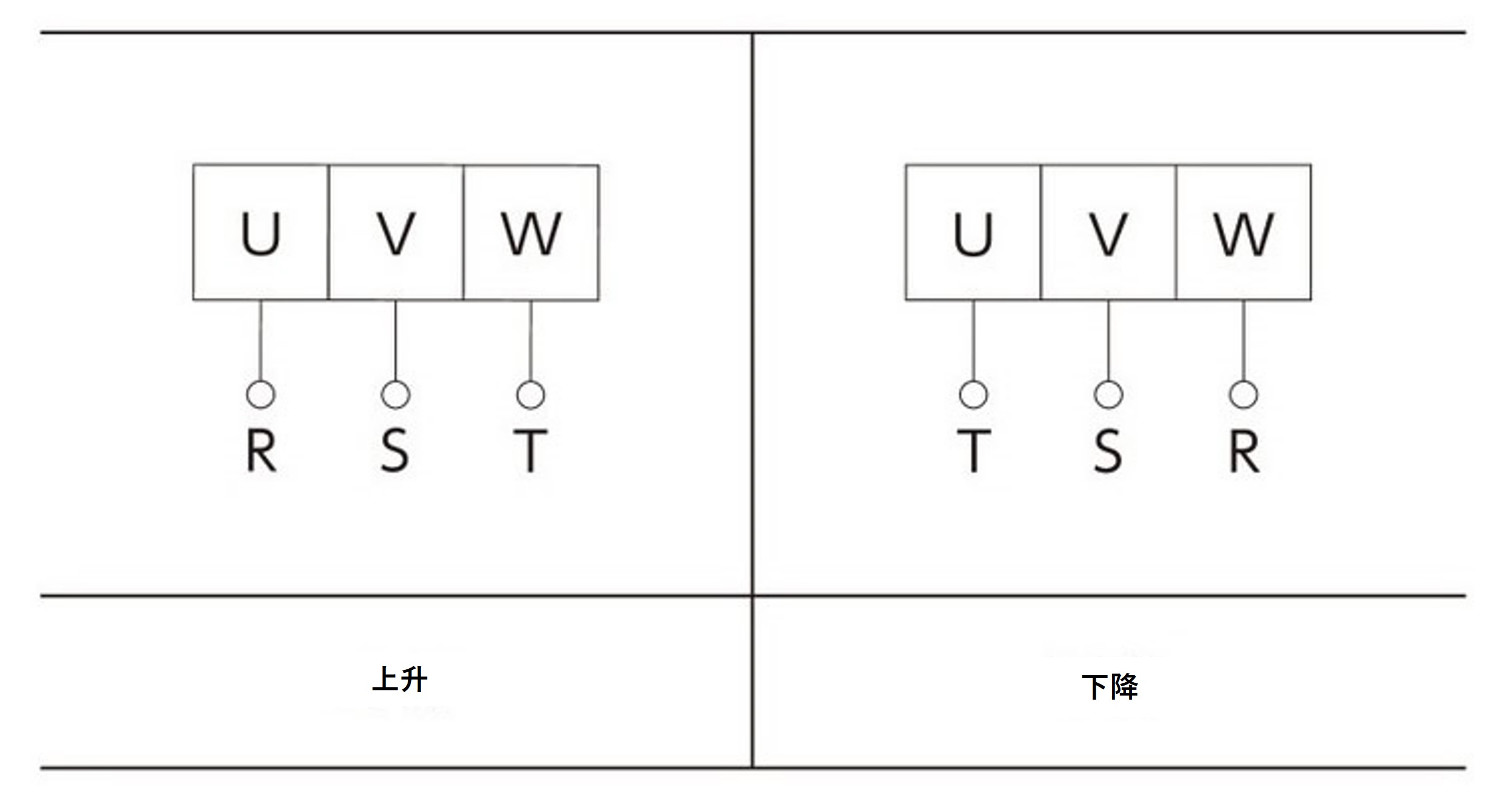

三相电机的接线及升降方向(必须采用变频器控制)
基频设定位60Hz。

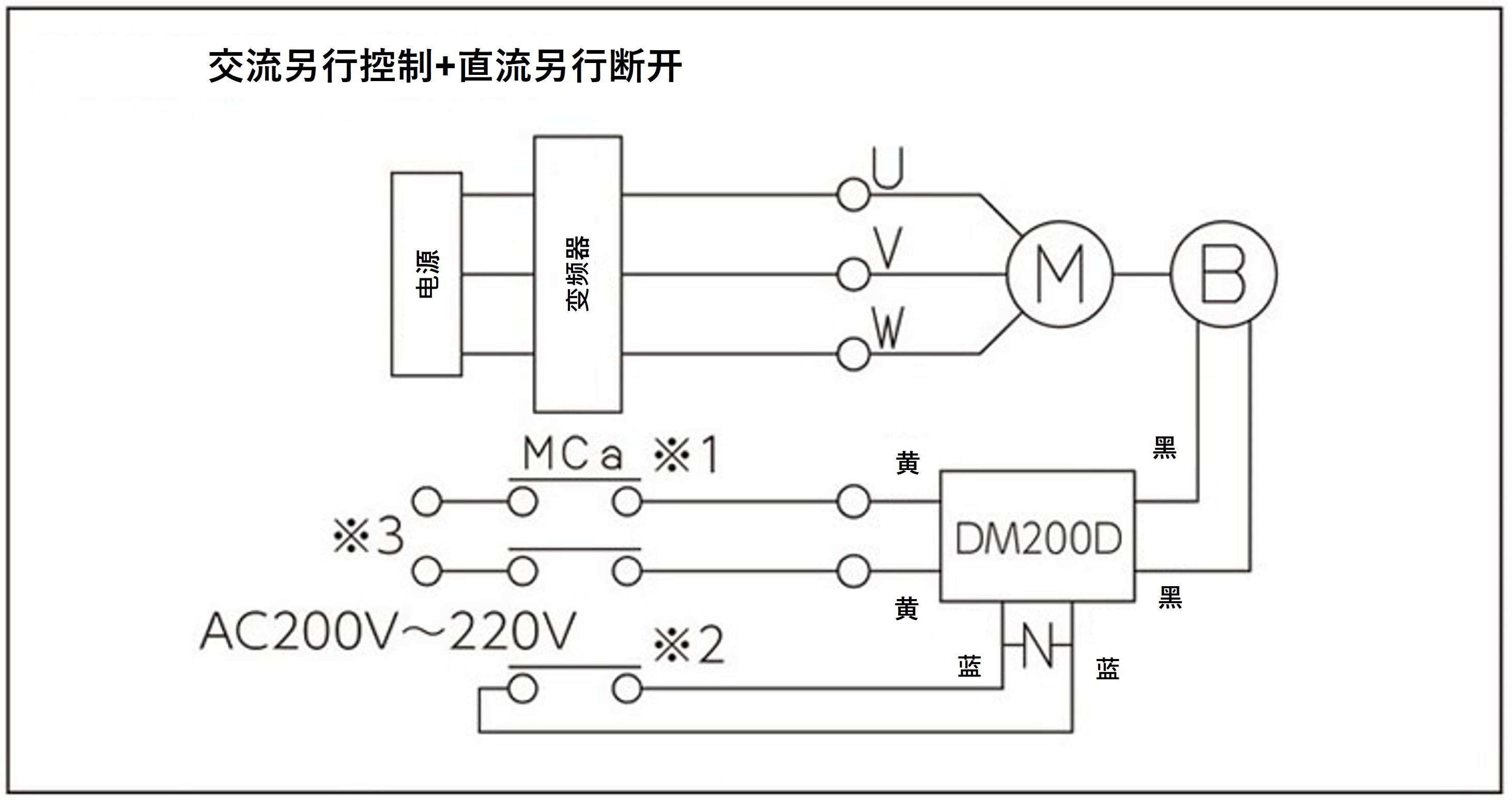

(M)：电机 (B)：制动器 MC：电磁接触器 MCa ：辅助继电器
DM200D：DC模块 --N--：保护元件(变阻器)
| 商品名 | 厂商名 | 型号 | ||
|---|---|---|---|---|
| Surge absorber | 松下电器株式会社 | ERZV14D471 | ||
| Zetrap | 富士电机株式会社 | ENE471D-14A | ||
| Ceramic varistor | NIPPON CHEMI-CON CORPORATION | TND14V-471KB00AAA0 | ||
※Zetrap是富士电机株式会社的注册商标。
- 注1 制动器电压DC90V。 (DM200D 输入AC200V时)
- 注2 因接线方法的错误、配线的长短不当或者继电器的选型不正确等都会造成制动器电源模块的损坏，此时可在直流外接电源输出端加接变阻器加以防护。
将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号请参考左表。变阻器的电压请选择DM200D/470V。
※1辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）的或以上规格。 - 注3 ※２使用ＭＣ辅助触点或者辅助继电器时，需选择AC200Ｖ10Ａ（电阻负载）的或以上规格。
※标记为3的制动器电压请按下述设置：0.1kW时AC200～254V、2.2kW时AC200～230V、3.7kW时AC200～220V
