技術資料 高速リフタ ジップマスタ 取扱
荷受・運搬・設置
ここでは、ジップマスタに関する一般的取扱いについて記載しています。
詳細につきましては、製品に同梱しています取扱説明書をご参照ください。
荷受時の点検
ジップマスタがお手元にとどきましたら、次の項目を確認ください。もし不具合箇所や疑問点がありましたらお買い上げの店へご連絡ください。
- ・銘板に記載されている[1] TYPE(形番)、[2] MFG NO.(製造番号)、[3] DRAWING NO.(図面番号)がご要望のものと一致しているかどうか(図1)
- ・付属品が全て揃っているか
- ・輸送のため破損した箇所がないか
- ・ネジやナットが緩んでいないか
(図1)銘板の見方
お問合せの場合は、[1]TYPE(形番)、[2]MFG NO.(製造番号)、[3]DRAWING NO.(図面番号)をご連絡ください。
据付
| ⚠ 危険 |
必ず強固な架台に設置し、確実に固定してください。 製品の転倒、落下、異常作動などによって、ケガをする恐れがあります。 |
|---|
1. 梱包状態での取扱い
ぶつけたり落下させたりしないよう、運搬中の取り扱いには充分な配慮をお願いします。
- (1) 重量物の運搬は、単独作業をしないでください。
- (2) 静置するときは水平状態としてください。
- (3) 梱包の上に乗らないでください。
- (4) 梱包が変形するような重い物、あるいは荷重の集中する品物を載せないでください。
2. 据付
- (1) 予め取付面の剛性が十分であるか、水平となっているかご確認ください。

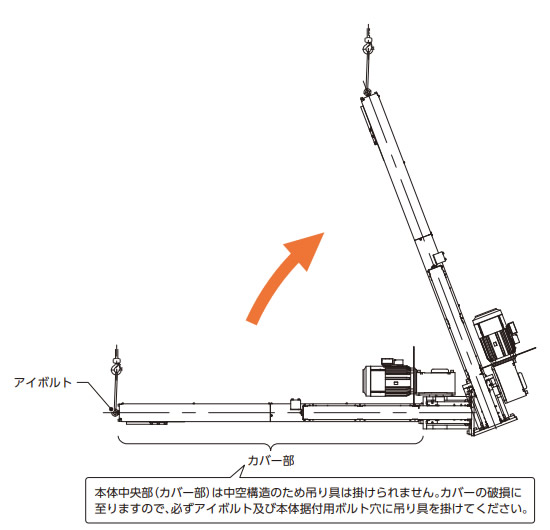

- (2) 開梱し、本体を吊上げる際には、まず梱包箱をバラシて、本体上部のアイボルトにナイロンスリング等の吊り具を掛けて、本体を起立させてください。
そのまま起立させた状態で本体を吊り上げ、据付け位置まで移動させます。
※詳細は、右図を参照ください。⚠
危険- ・本体を吊上げる際は、必ず本体上部のアイボルトを使用して吊上げてください。本体中央部は中空構造であるため、吊り具を掛けると内蔵されている機器が破損し、重大な事故につながる恐れがあります。

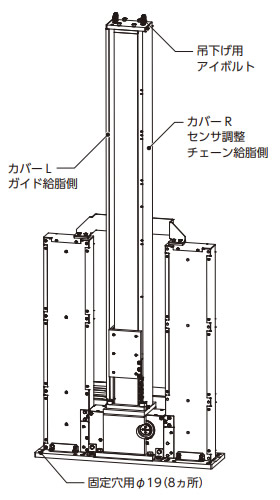

- ・ジップマスタの設置場所は、適正な据付が行えるよう剛性が高く、最大荷重が加わっても取付けボルトの引抜強度が十分保たれる架台や基礎を確保してください。また、取付けボルトは、M16(強度区分10.9以上)4本とし、ねじ込み長さは25mm以上を確保してください。
- (3) ボルトM16×4カ所(強度区分10.9以上)にてジップマスタ本体を仮固定します。
*取付ボルトは貴社にてご準備ください。 - (4) 必要に応じてレベル調整を行ってください。
- (5) レベル調整後、取付ボルトを締付けてください。(推奨締付トルク 289 N･m)
- (6) 取付ボルトの締付状態に問題が無いことを確認してから試運転を実施してください。
- (7) 本体を吊上げる際には、納品図により質量を確認し、適正な吊り具を使用してください。
※上記図は参考図です。実際の外形は納品図を参照ください
