本页为Zip Master提升机在正常情况下的使用介绍。

详细请参看随机的使用说明书。

验货检查

Zip Master提升机到货后，请按照下述逐项检查。如有不明或者或有质量问题的，请及时联系供应商。

  • ・检查产品铭牌上所记(1)型号(TYPE)、(2)生产号码(MFG NO.)、(3)图纸号码(DRAWING NO.)是否和订单一致。
  • ・附属品是否齐全。
  • ・检查在运输过程中是否存在损坏。
  • ・螺丝螺母是否出现松动。
铭牌示例

(图1)铭牌示例

咨询时需提供(1)TYPE(型号)、(2)MFG NO.(生产号码)、(3)DRAWING NO.(图纸号码)。

安装

⚠
危险

请注意必须机体牢固的安装与坚固的底架上。

升降台的翻到、掉下和非正常操作都会造成人员受伤等安全事故。

1. 未开封时的注意事项

搬运过程中严禁冲撞和摔落。

  • (1) 重物不能单人搬运。
  • (2) 请水平摆放。
  • (3) 请勿踩踏。
  • (4) 为防止包装变形，请勿上置重物或者是重量分布不均匀的物品。
未开封时的注意事项

2. 安装

  • (1) 请事先确认安装基础面是否平整夯实。

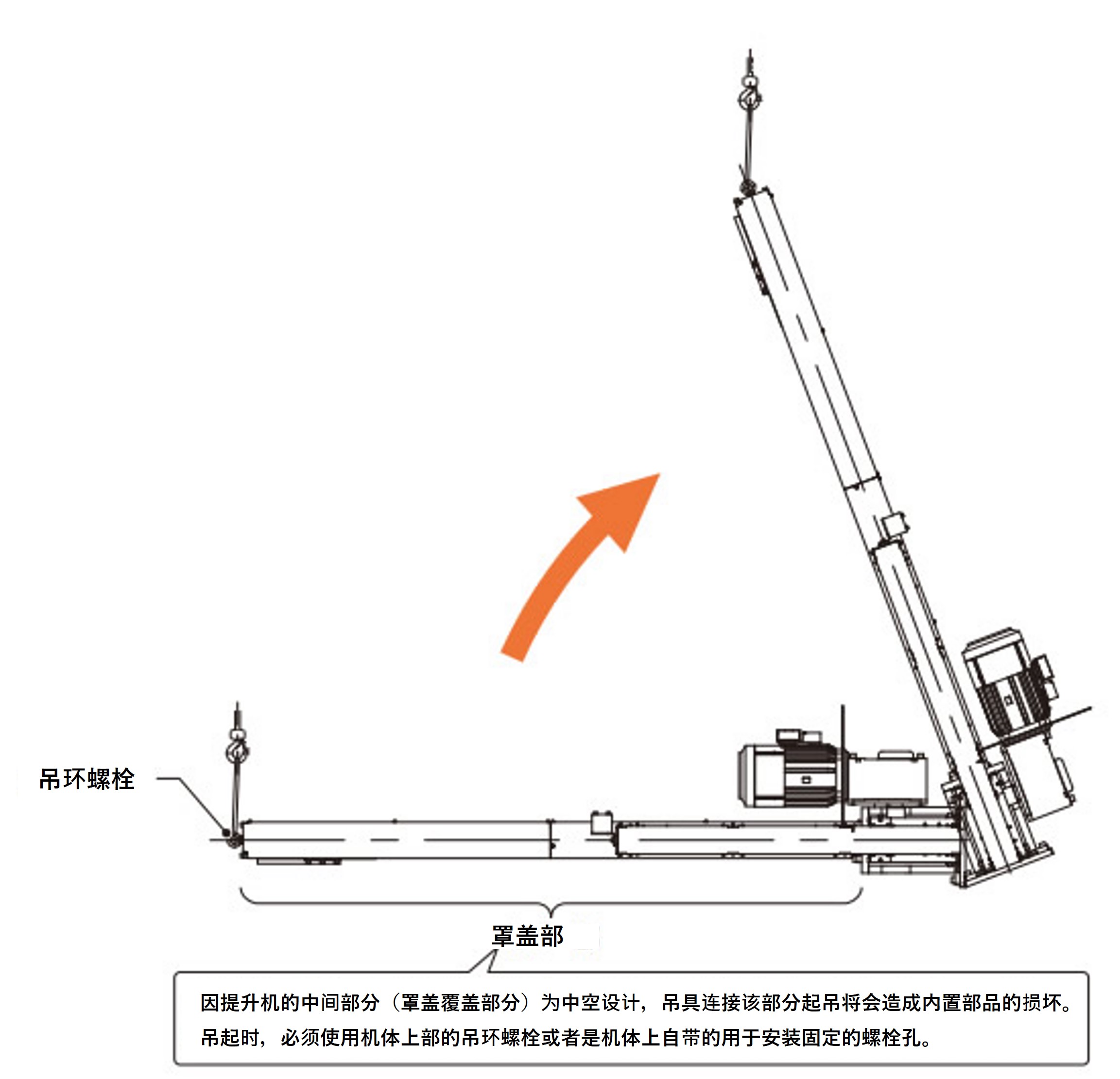

  • (2) 开封后拆除包装材料，起吊前找到机体上部的吊环螺栓，用尼龙吊索等吊具吊起提升机。
    保持提升机吊起状态，移动至安装位置。
    ※详细请参考右图。
    ⚠
    危险
    • ・因提升机的中间部分为中空设计，将吊具连接在此处会造成内置部品的损坏，是造成设备重大故障的主要原因之一。所以在吊起时，必须使用提升机机体上部的吊环螺栓。
    • ・为保证安装工作顺利进行，Zip Master提升机的设置场地必须平整夯实，稳固的底架和基础面可以确保在最大载荷状态下安装螺丝也具有坚固的抗拔力。请准备4个M16（强度等级10.9或以上）拧入深度为25mm的安装螺栓。
  • (3) 使用4个M16（强度等级10.9或以上）螺栓，将Zip Master提升机临时固定在安装场地。
    *安装螺栓请自行准备。
  • (4) 根据实际情况进行水平调整。
  • (5) 水平校验完成后，用安装螺栓进行正式固定。(推荐拧紧扭矩　289 N･m)
  • (6) 在确认螺栓拧紧，安装无误后进行试运行。
  • (7) 起吊机体前，请在交付图纸上确认机体的材质和重量，选择合适地吊具进行操作。

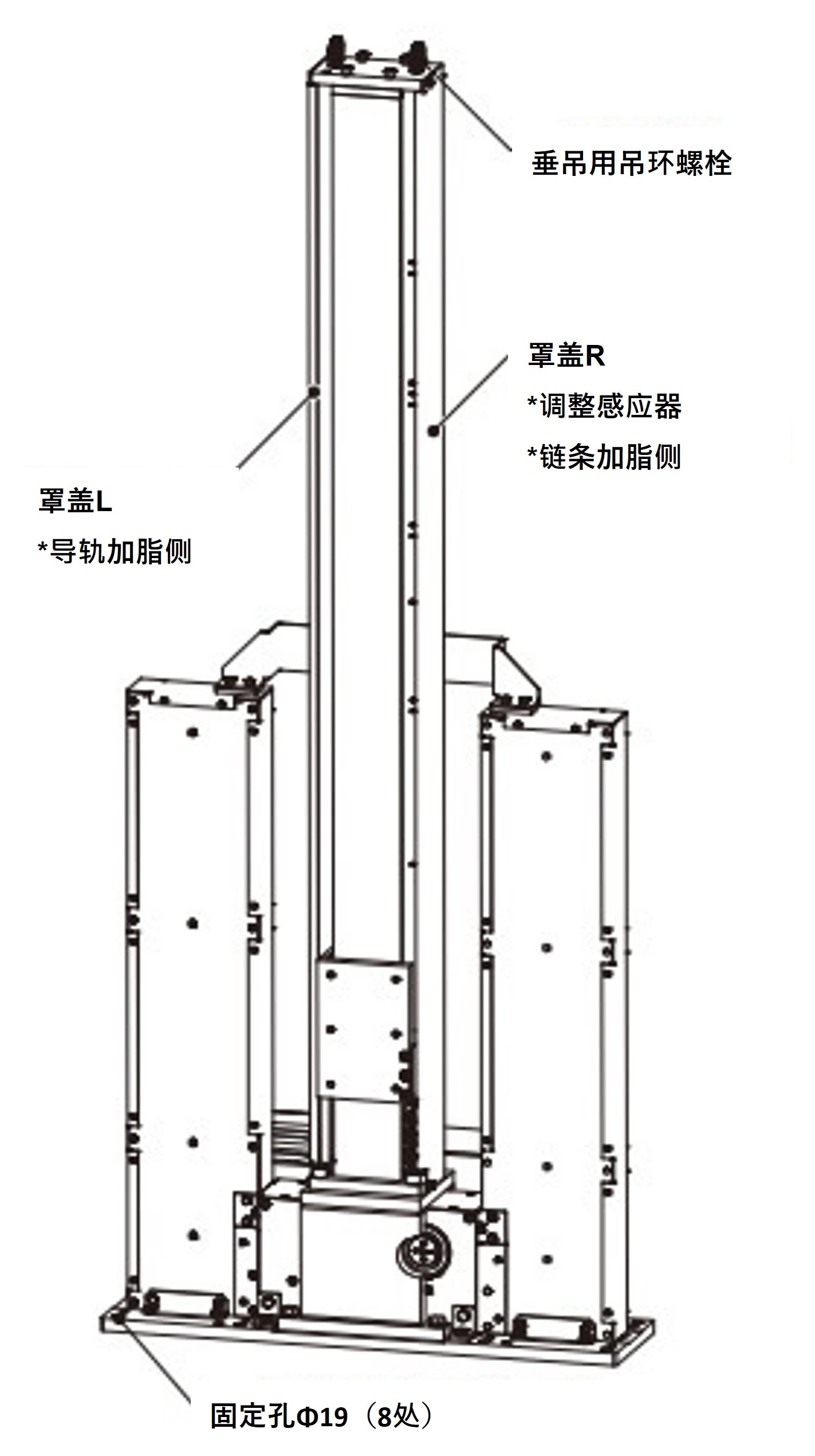

安装

※上图仅作参考。实际产品的外观请参考交付图纸。
