技术资料 高速升降机 链式作动机 电机接线

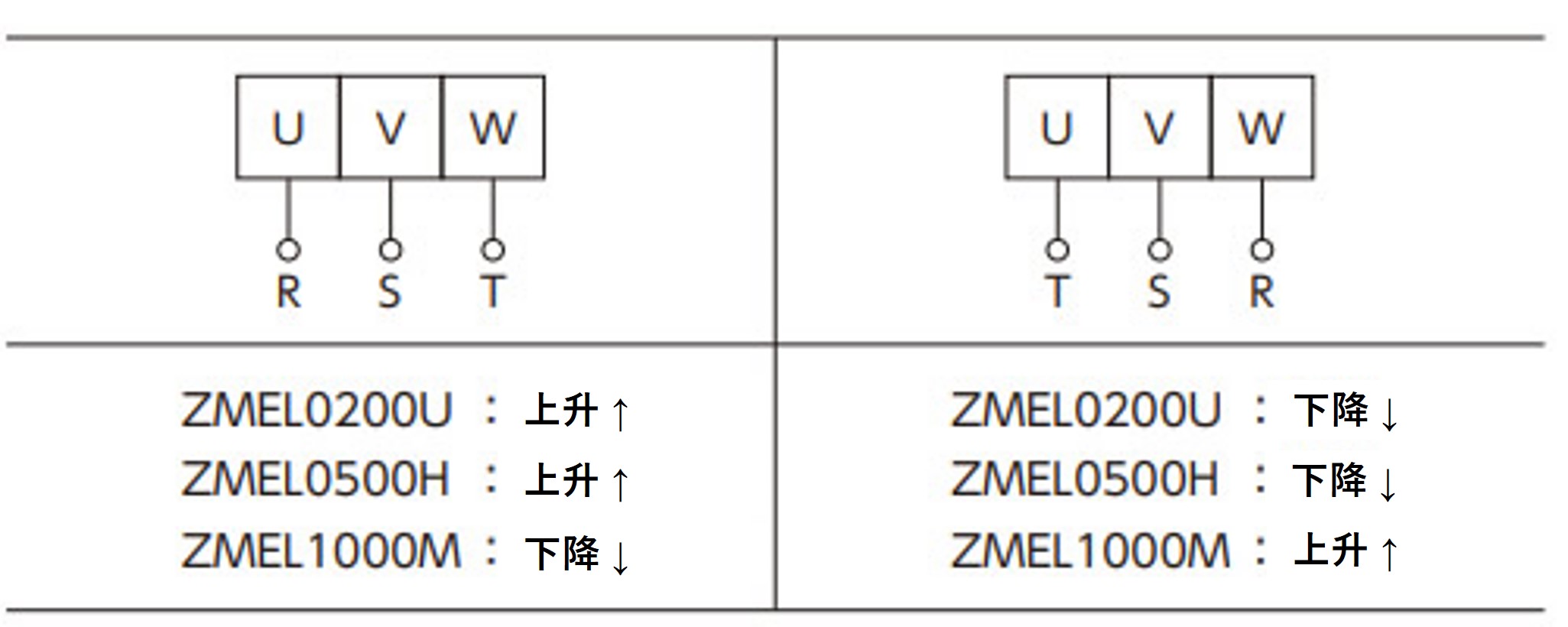

三相电机的接线及升降方向
三相电机的接线（用于变频控制）

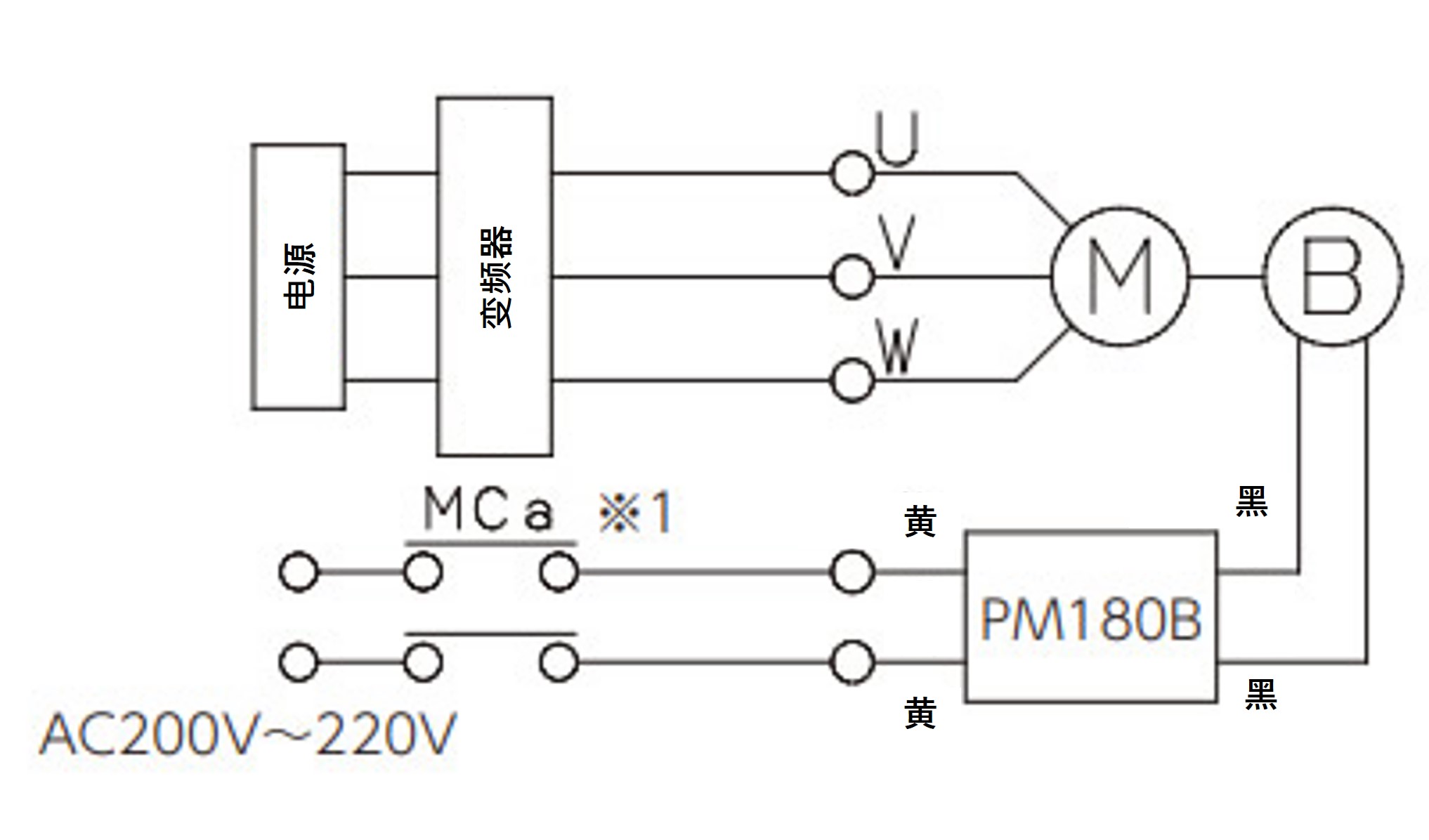

3.7kW
基频设定位60Hz。

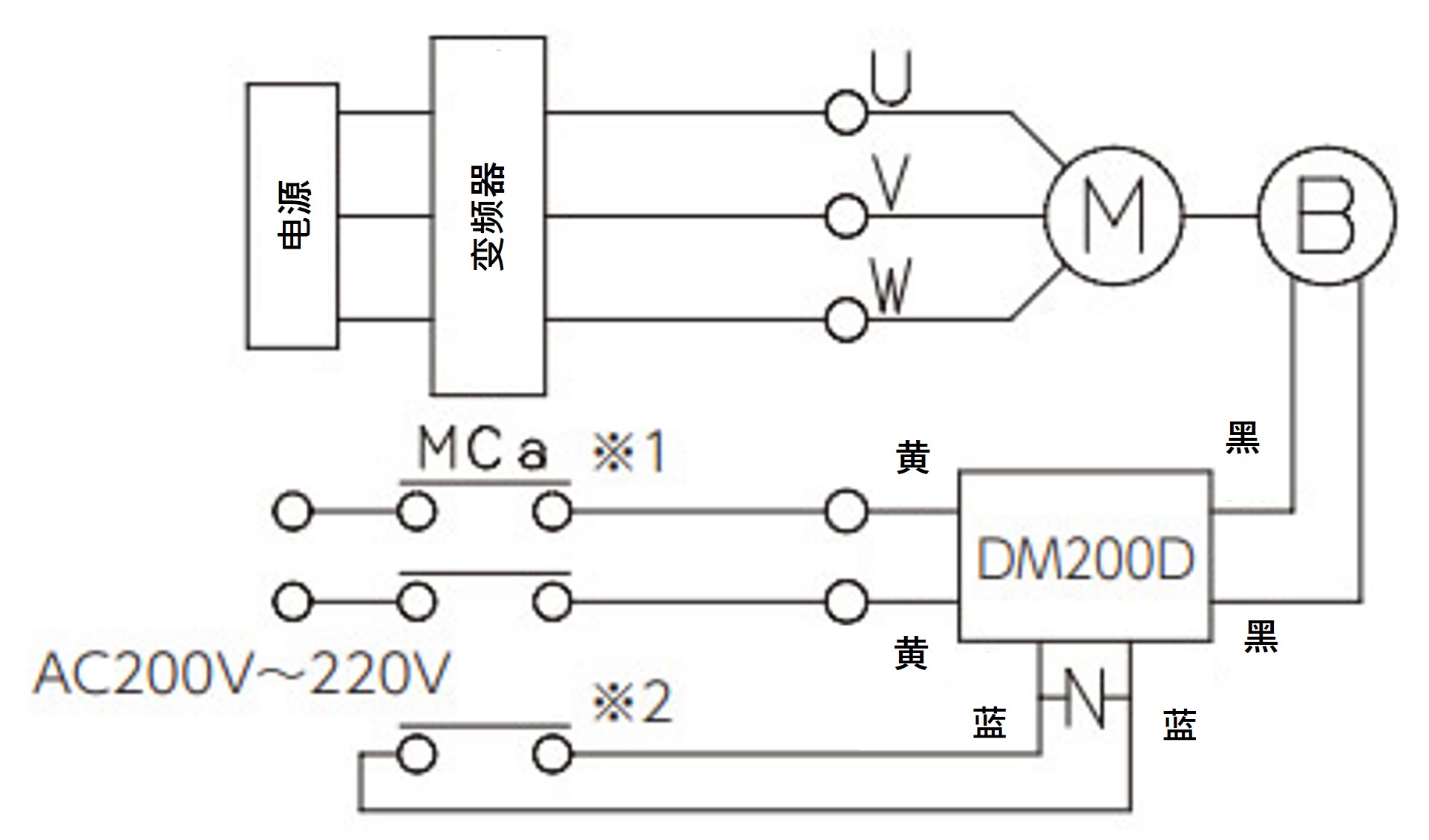

5.5kW
基频设定位60Hz。
(M)：电机 (B)：制动器 MC：电磁接触器 MCa ：辅助继电器 OCR：过电流继电器
DM200D、PM180B：DC模块 --N--：保护元件(变阻器)
| 商品名 | 厂商名 | 型号 | ||
|---|---|---|---|---|
| Surge absorber | 松下电器株式会社 | ERZV14D471 | ||
| Ceramic varistor | NIPPON CHEMI-CON CORPORATION | TND14V-471KB00AAA0 | ||
- 注1 制动器电压DC90V。 (DM200D及PM180B 输入AC200V时)
- 注2 在使用3.7KW的电机时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，可在直流外接电源输出端加接变阻器予以防护。
- 注3 ※1辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）或以上规格。
※２使用ＭＣ辅助触点或者辅助继电器时，需选择AC200Ｖ10Ａ（电阻负载）或以上规格。 - 注4 将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
