技术资料 高速升降机 LIFT MASTER电机接线(200V级)
电机接线 (200V级) H速度和U速度时的升降速度很快，请使用变频器控制，并设定充足的加速时间和减速时间。
就正极相接线时升降台的升降方向请在各规格产品的尺寸表内确认
| S速度 | S速度、H速度、U速度（变频器驱动） | |
|---|---|---|

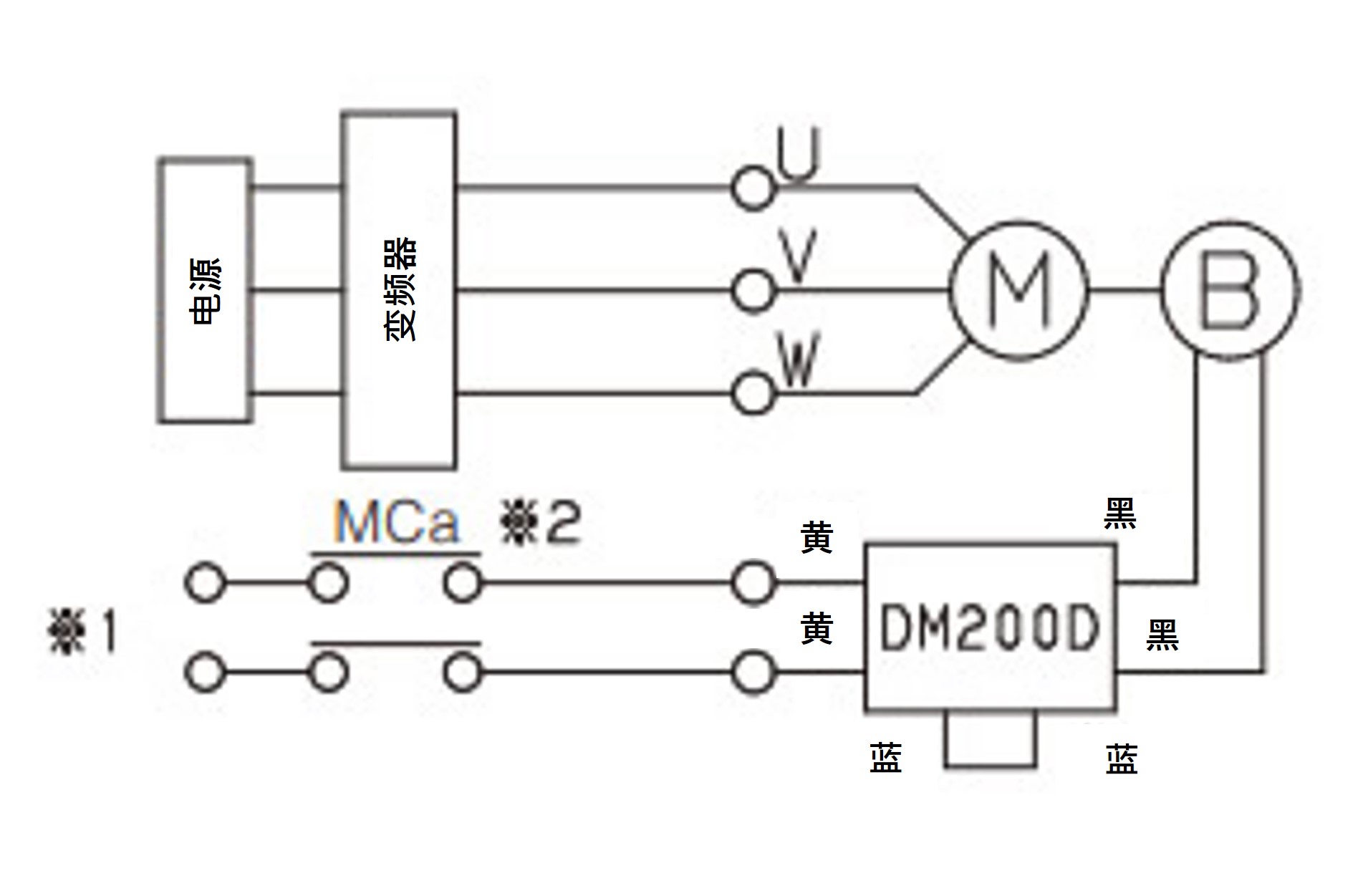

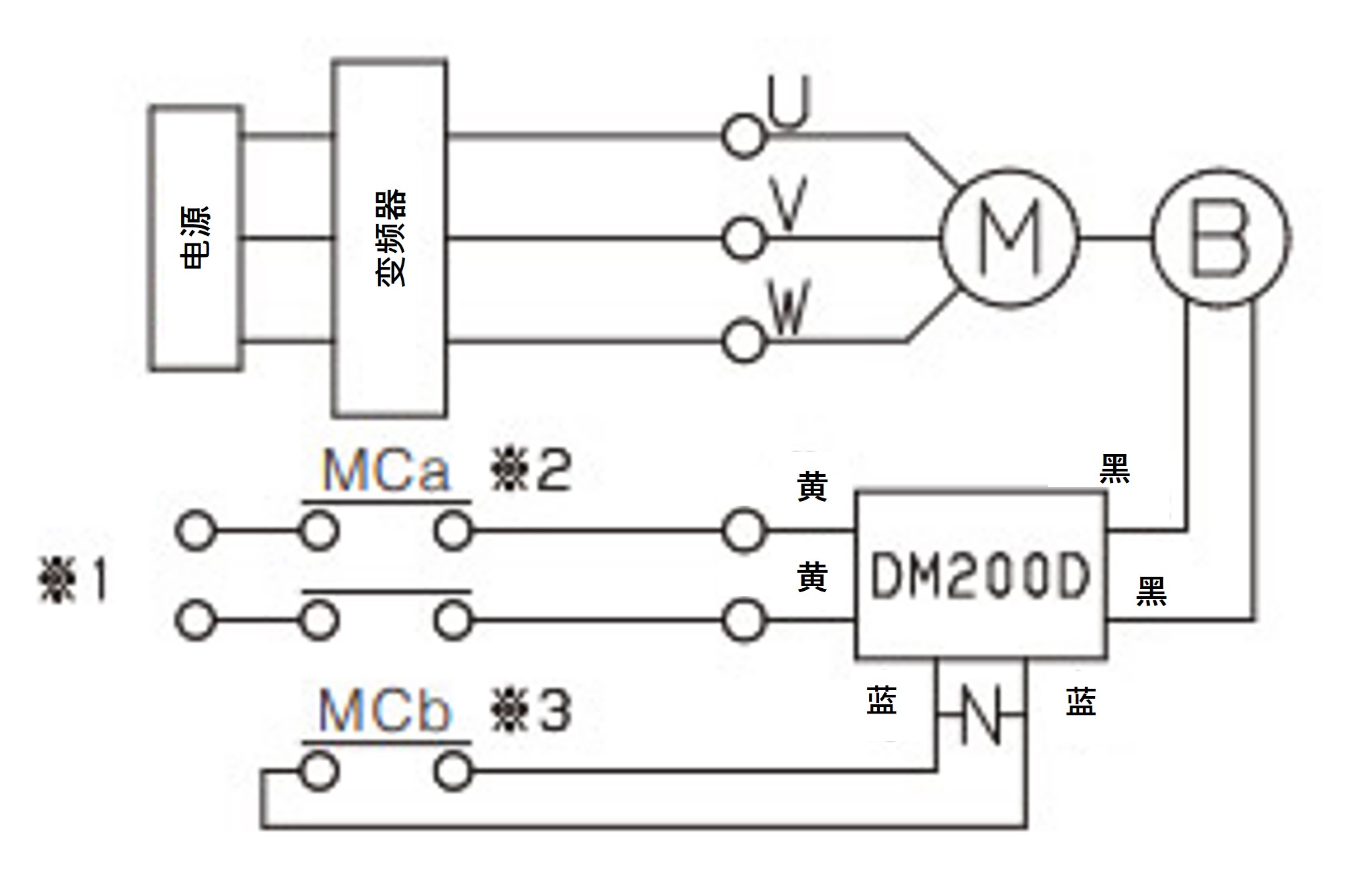

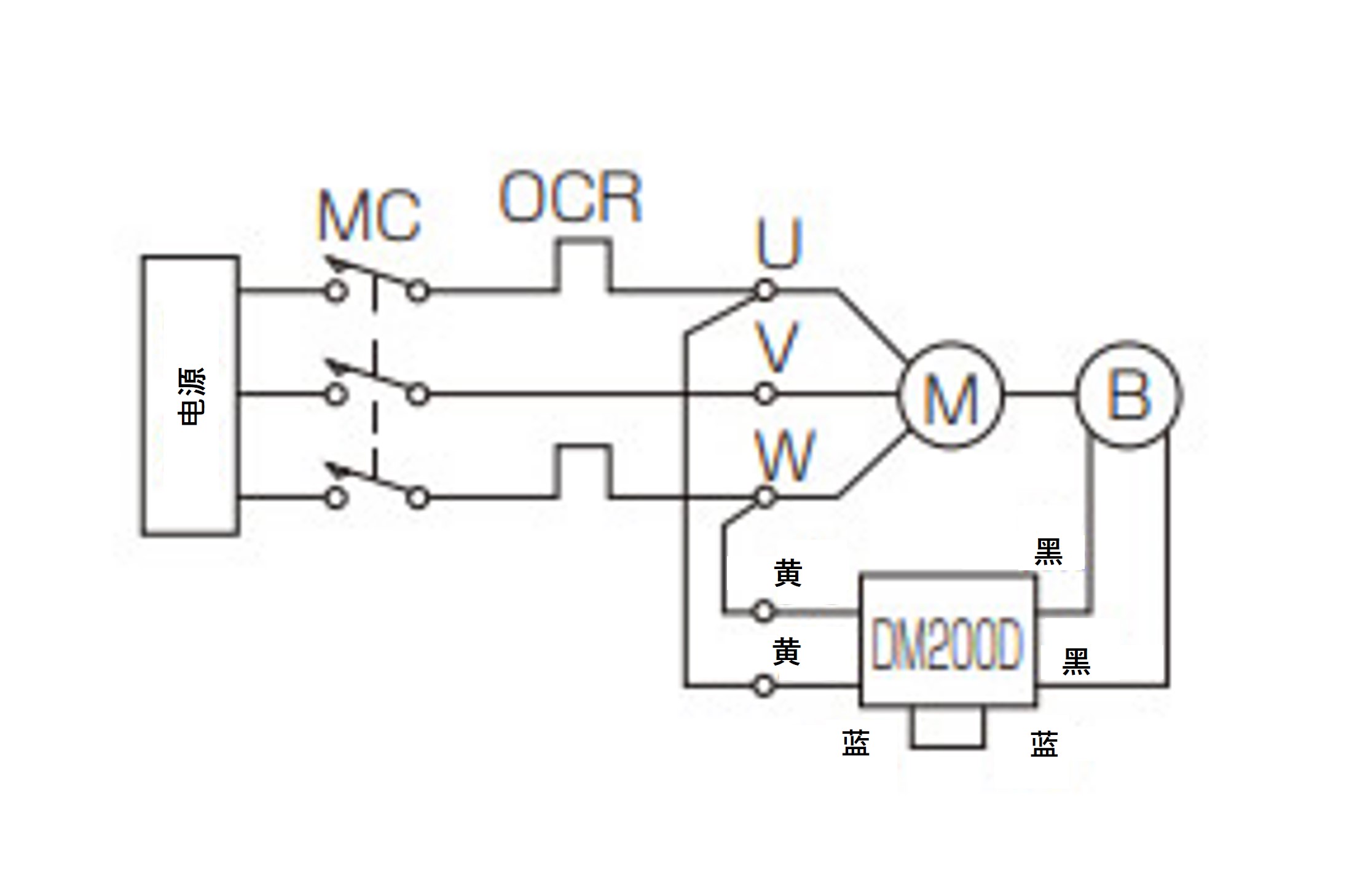

| 制动内部连接 | 制动器交流另行控制 | 制动器交流另行控制+直流另行断开 (对停止精度要求较高时) |
 |
 |
 |
[M]：电机 [B]：制动器 MC：电磁接触器 MCa：辅助继电器 OCR：过电流继电器 DM200D：DC模块 --N--：保护元件(变阻器)
- 注1) 制动器电压DC90V。(DM200D 输入AC200V时)
- 注2) 直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。
- 注3) 0.1KW～0.75KW的非常规电压（AC230v)规格，使用交流另行控制时，制动器所使用的电压将会不同，请另行咨询。
- 注4) 制动器的电源必须从变频器处接出，制动器和电机的ON和OFF必须保持一致。
- 注5) MCa的关闭和开启，需要变频器的联锁功能来实现，详细请参考变频器使用说明。
- 注6) 将变阻器接在制动电源模块附近（蓝色导线）可以起到较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
- ※1位置的制动器所需电压，0.1kW・0.2kW时AC200V～AC254V、0.4kW・0.75kW时AC200V～AC220V、1.5kW～2.2kW时AC200V～AC230V。
- ※2辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）或以上规格。
- ※3MC处使用辅助接点或者辅助继电器时，请使用AC200Ｖ10Ａ（电阻负载）或以上规格。
| 商品名 | 厂商名 | 型号 |
|---|---|---|
| DM200D时 | ||
| Surge absorber | 松下电器株式会社 | ERZV14D471 |
| Zetrap | 富士电机株式会社 | ENE471D-14A |
| Ceramic varistor | NIPPON CHEMI-CON CORPORATION | TND14V-471KB00AAA0 |
※Zetrap是富士电机株式会社的注册商标。
电机特性
带三相电机
| 相数 | 输出 | 极数 | 频率 Hz | 电压 V | 额定电流 A | 交流侧制动器电流值 A（参考值）at20°C |
|---|---|---|---|---|---|---|
| 三相 | 0.1kW | 4 | 50/60/60 | 200/200/220 (400/400/440) |
0.63/0.57/0.58 (0.32/0.29/0.29) |
0.12 |
| 0.4kW |
2.3/2.0/2.0 (1.2/1.0/1.0) |
0.16 | ||||
| 0.75kW | 50/60/60 (50/50/60/60) |
200/200/220 (380/400/400/440) |
4.0/3.5/3.4 (1.9/2.0/1.75/1.7) |
0.17 | ||
| 1.5kW |
6.6/6.0/5.8 (3.4/3.3/3.0/2.9) |
0.10 | ||||
| 2.2kW |
9.6/8.8/8.4 (4.8/4.8/4.4/4.2) |
0.10 |
注）带制动器时电流的计算方法，制动线和电机线连接在同一相上，需将两者合计计算。
交流侧制动器电流值指AC200V60Hz、AC100V60Hz时的数值。
带伺服电机
有关伺服电机的特性，请在确认名称和型号后参考各生产厂家所提供的资料。「标准机种一栏(点击浏览)」
