トルクのみかかる場合

以上より求められた、Tmaxとカタログ伝達トルクM_tを比較します。

M_t ≧ Tmax → 使用できます。

M_t < Tmax → 形番アップあるいは複数個使用を検討ください。

トルクとスラスト荷重が同時に加わる場合

合成負荷M_Rを算出し、伝達トルクM_tと比較します。

M_R = Tmax² + (Pmax × d 2 )²

• Tmax：最大発生トルク N・m{kgf・m}
• Pmax：最大発生スラスト荷重 N{kgf}
• d：軸径 m

以上より求められた、M_Rとカタログ伝達トルクM_tを比較します。

M_t ≧ M_R → 使用できます。

M_t < M_R → 形番アップあるいは複数個使用を検討ください。

*本シリーズは複数個での使用が可能です。複数個使用する場合の伝達トルクは、M_tに下表の倍率を乗じてください。

σ_0.2S ≧ 1.4 × P

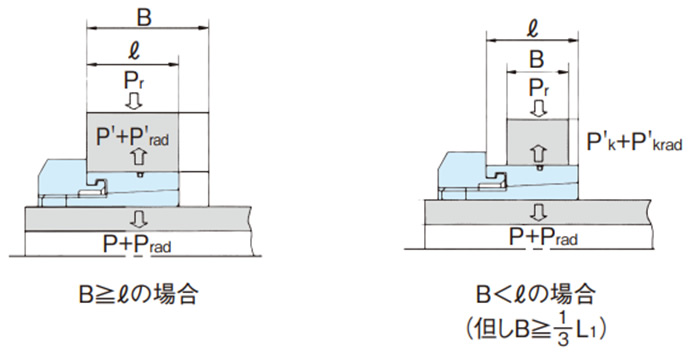

σ_0.2B ≧ 1.4 × P'(B ≧ ℓの場合)

σ_0.2B ≧ 1.4 × P'_K(B < ℓの場合)

B < ℓの場合の面圧P'_Kは次式より算出してください。

P'_K = P'・ ℓ B

• P ：軸側面圧 MPa{kgf/mm²}
• P'、P'k：ボス側面圧 MPa{kgf/mm²}
• σ _0.2S：使用軸材料の降伏点応力 MPa{kgf/mm²}
• σ _0.2B：使用ボス材料の降伏点応力 MPa{kgf/mm²}

鉄鋼材料の強度一覧表には、代表的な鉄鋼材料の降伏点の値を示していますので、参照ください。

使用パワーロックサイズ、使用ボス材料、ボス側面圧の値が決まりましたら、MLシリーズの主要諸元ページより、最小必要ボス外径D_Nを求めてください。

D_N ≦ ボス径設計値

計算による場合には、次式よりD_Nの値を算出してください。

D_N ≧ D σ_0.2B + K₃・P' σ_0.2B - K₃・P'    (B ≧ ℓの場合)

D_N ≧ D σ_0.2B + K₃・P'_K σ_0.2B - K₃・P'_K    (B < ℓの場合)

• D_N：ボス外径 mm
• D ：ボス内径 mm
• σ _0.2B：ボス材料の降伏点 MPa応力 {kgf/mm²}
• P'、P'_K：ボス側面圧 MPa{kgf/mm²}
• K₃：ボス形状による係数(下図を参照ください。)

d_B ≦ d σ_0.2S - 2 × P σ_0.2S

• d_B：最大許容中空軸内径 mm
• d：軸径 mm
• σ_0.2S：軸材料の降伏点 MPa{kgf/mm²}
• P：軸側面圧 MPa{kgf/mm²}
