技術資料 機械式過負荷保護機器 取扱
ショックガード TGK 取扱
トルク調整
トルク調整は、トルク相関図を参照し、要求するトルクに合った空気圧をレギュレータ(圧力調整器)で調整してTGKのシリンダに空気を送り込むことにより正確に行えます。
また、機械を運転中でも空気圧を変えることにより作動トルクを変更できます。
使用空気圧力...0.14～0.55MPa
(注)空気供給源の圧力が、設定圧力より低下しないようにしてください。
| サイズ | 最小トルク N・m | 最大トルク N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |

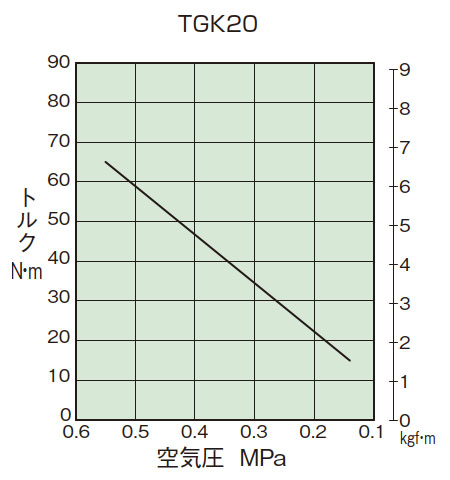

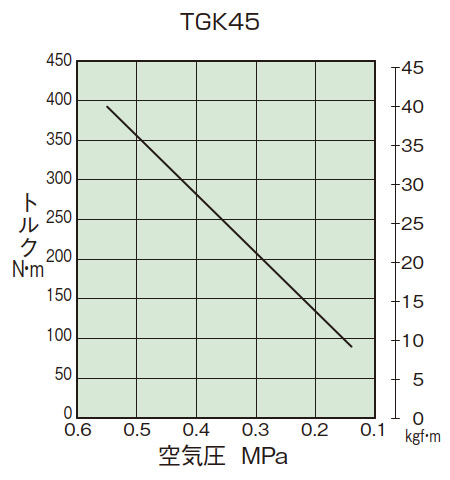

トルク相関図
