技术资料 机械式保护机器 使用
扭矩过载保护器 TGK 使用
调整扭矩
正确调整扭矩时，请参考扭矩相关图，按要求扭矩使用调压器调整气压，将空气送入TGK的气缸。
设备在运行过程中只要改变空气气压，作动扭矩也会随之发生变化。
使用空气压力...0.14～0.55MPa
(注)请注意勿使空气供给源的压力低于设定压力。
| 尺寸 | 最小扭矩 N・m | 最大扭矩 N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |

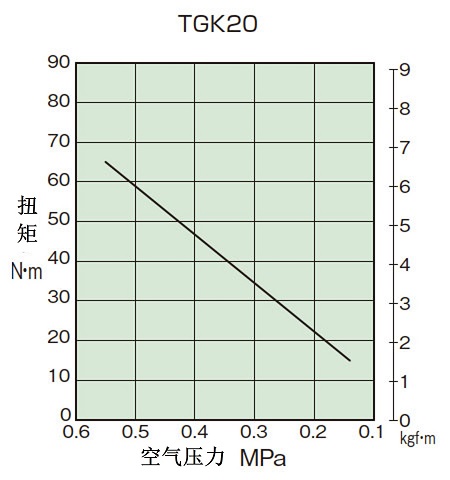

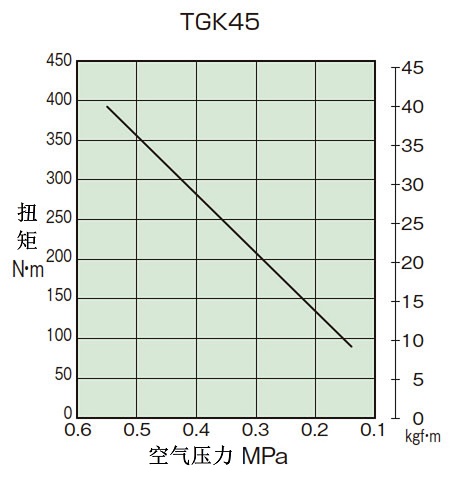

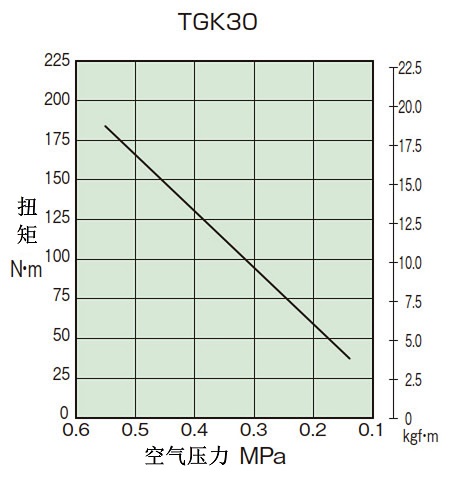

扭矩相关图
正确调整扭矩时，请参考扭矩相关图，按要求扭矩使用调压器调整气压，将空气送入TGK的气缸。
设备在运行过程中只要改变空气气压，作动扭矩也会随之发生变化。
使用空气压力...0.14～0.55MPa
(注)请注意勿使空气供给源的压力低于设定压力。
| 尺寸 | 最小扭矩 N・m | 最大扭矩 N・m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |
扭矩相关图
