技术资料 机械式保护机器　使用

扭矩过载保护器　TGF　使用

调整扭矩

• 1. 请根据扭矩相关图读取所需扭矩所对应的扭矩范围值，并按照此值固定调整螺母。固定调整螺母（6）时，将钩形扳手或圆棒插入螺母外周的孔后将其拧紧。注）TGF30，45尺寸的所需扭矩较大时（200N・m 以上），需使用专用钩形扳手（单独销售）。TGF65或TGF90尺寸的所需扭矩较大时，按照下述方法操作会比较方便，先松开螺栓（8）用调节螺母（6）调整扭矩，将扭矩调整到所需范围值后，用六角带孔螺丝（13）固定调整螺母，最后将螺栓完全固定。
• 2. 决定扭矩之后，应将扭矩值记入铭板，即使维修分解也可简单回复设定的扭矩。如果在螺母和轮毂的端面事先刻入配合记号，会使复位重置更加精确。产品的扭矩与下列相关图未必一致，请作为大致参考。

扭矩范围

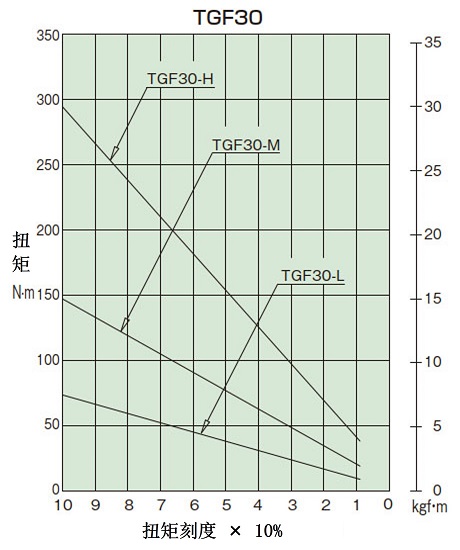

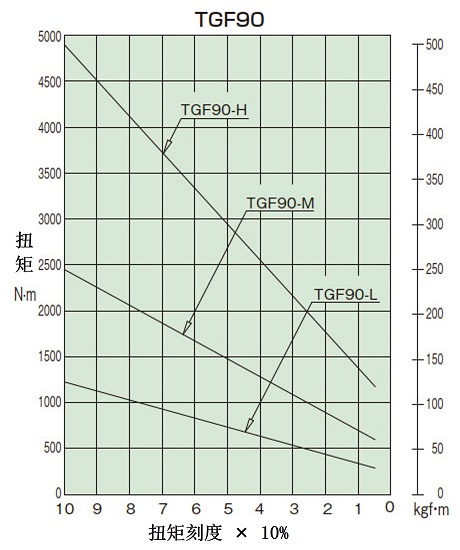

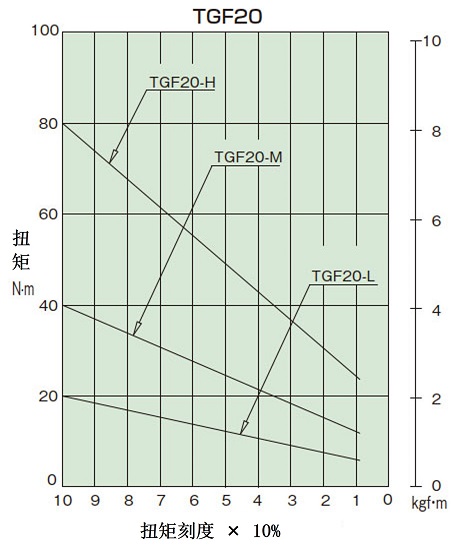

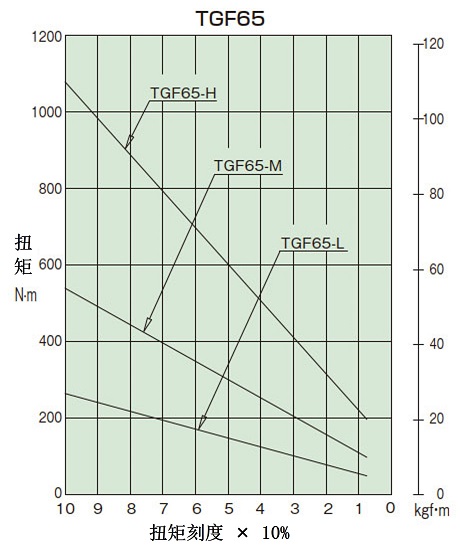

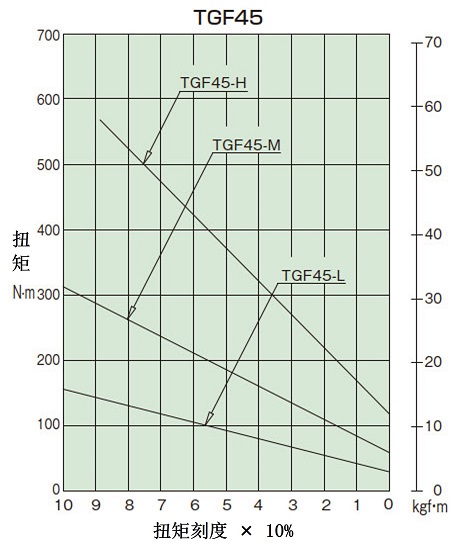

扭矩相关图
