技術資料 機械式過負荷保護機器　取扱

ショックガード　TGE　取扱

トルク調整

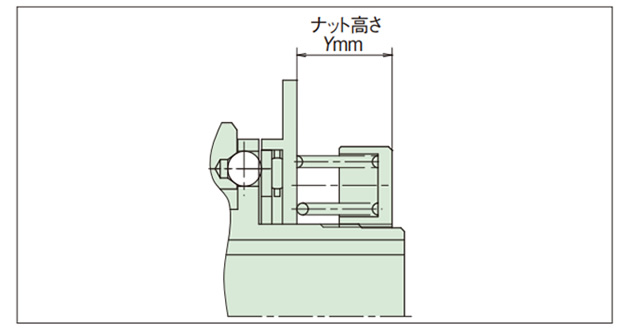

• 1. トルク相関図から必要トルクに対応するナット高さの値を読取り、調節ナットをこの値まで締込んでください。(下図参照)
  調節ナットを締込むには、押ネジを2ヵ所緩めた後に調節ナットの外周の切り欠き部に引掛スパナ(下右表参照、別売品)を掛けて回してください。製品のトルクは下の相関図と必ずしも一致しませんので目安として使用してください。


  引掛スパナ

  サイズ	スパナNo.
  TGE25	FK-0070
  TGE35	FK-0092
  TGE50	FK-0105

• 2. トルクが決定しましたらその値を銘板に追記しておくことにより、メンテナンスの時、分解しても容易に前の設定トルクに戻す事ができます。なお、ナットとハブの端面に合マークを刻印しておけばより正確に再現できます。

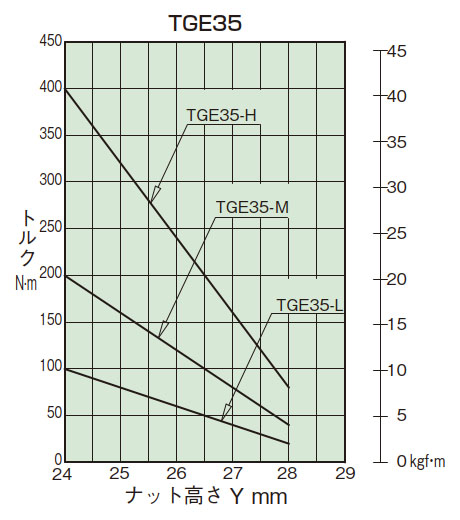

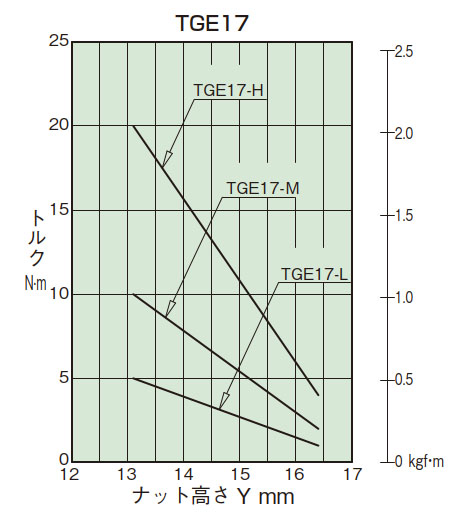

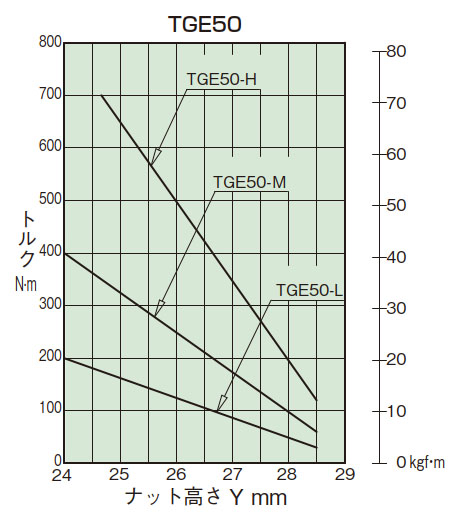

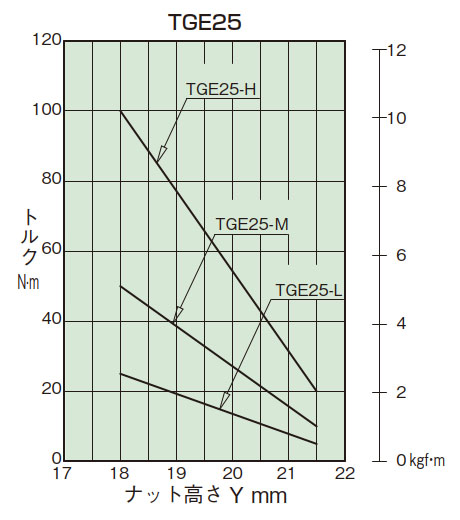

  トルク相関図
