技术资料 机械式保护机器 使用
扭矩过载保护器 TGE 使用
调整扭矩

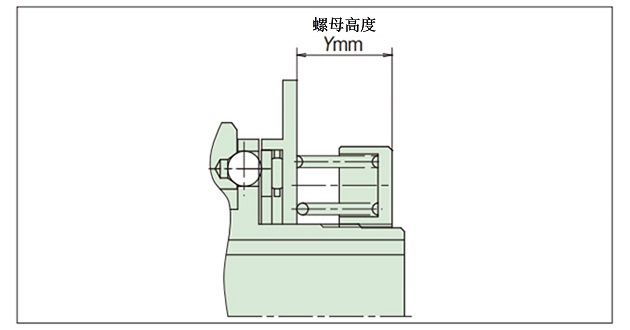

- 1. 从扭矩相关图中找出所需扭矩所对应的螺母高度值，并按照此值固定调节螺母。(请参照下图)
固定调节螺母时，松开2处定位螺丝后，使用钩形扳手（参考右下表，单独销售）钩住调整螺母外侧的凹处拧紧。产品的扭矩与下列相关图未必一致，请作为大致参考。
钩形扳手 尺寸 扳手No. TGE25 FK-0070 TGE35 FK-0092 TGE50 FK-0105 - 2. 决定扭矩之后，应将扭矩值记入铭板，即使维修分解也可简单回复设定的扭矩。如果在螺母和轮毂的端面事先刻入配合记号，会使复位重置更加精确。

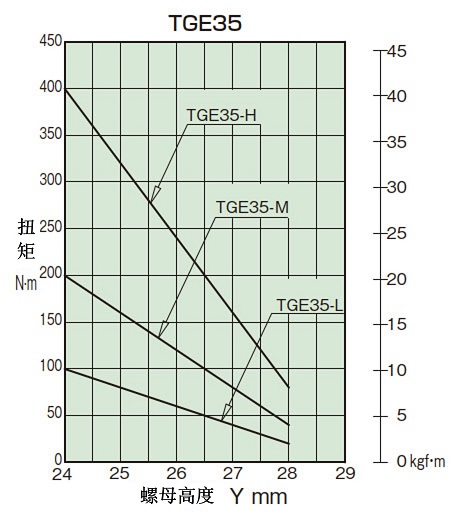

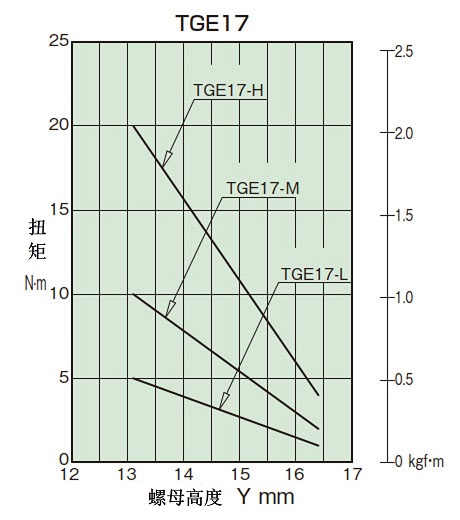

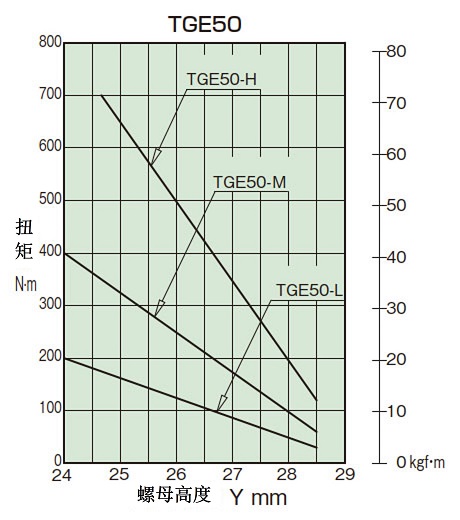

扭矩相关图
