• (1)扭矩过载保护器TGB出厂时的扭矩，以min.积分（min.扭矩值）进行的初始设置。请确认指示器的扭矩刻度显示为零。
  (请参考各尺寸图。)
• (2)TGB70～130规格的产品有3处调节螺栓，松开该3处的防松六角螺母。(TGB08～50直接松开调节螺母即可。)

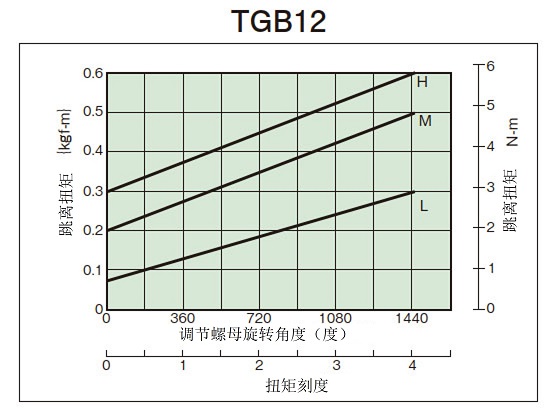

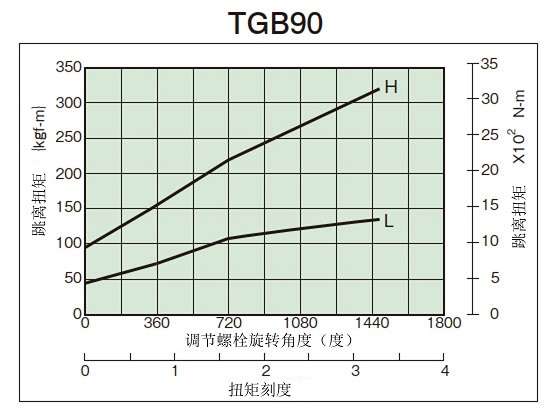

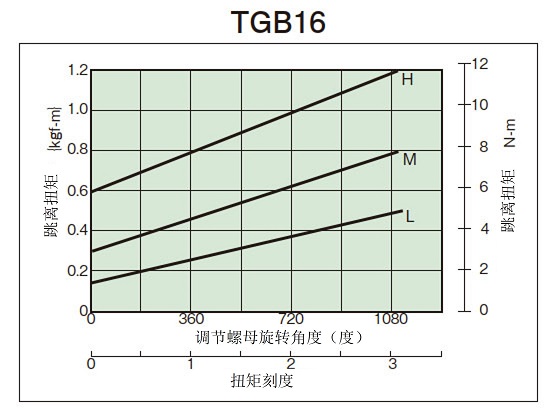

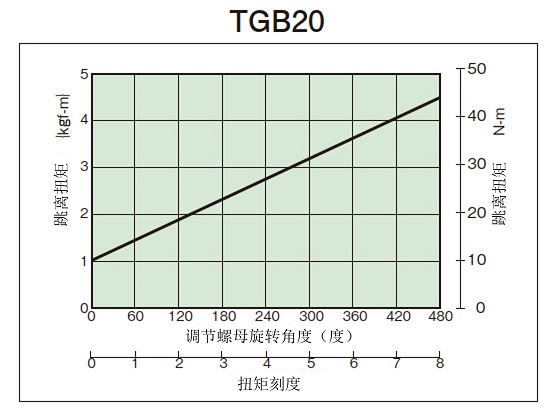

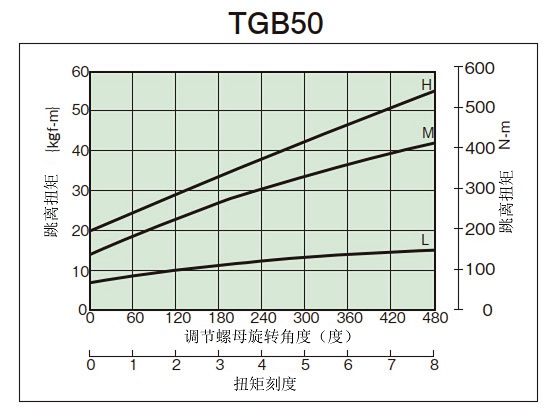

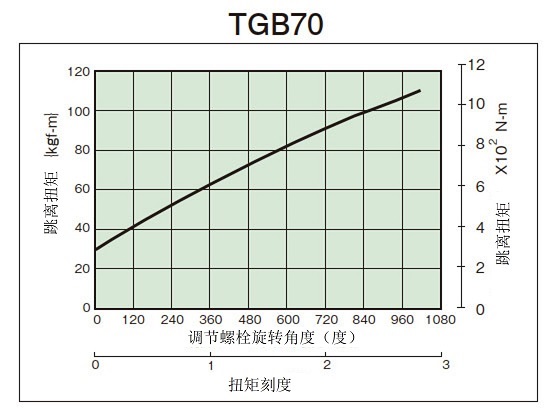

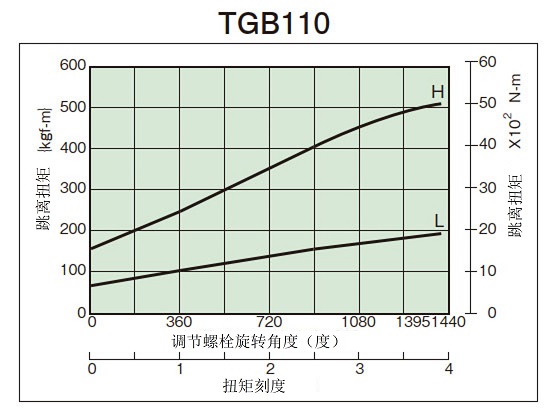

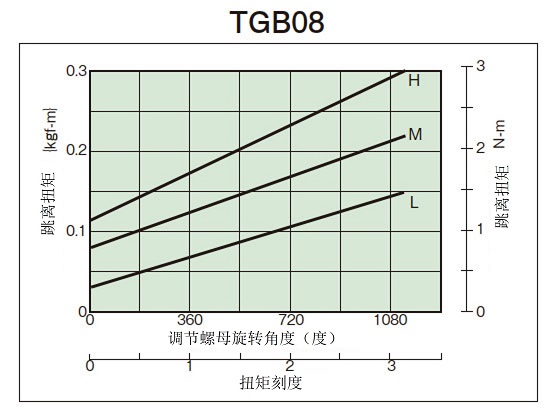

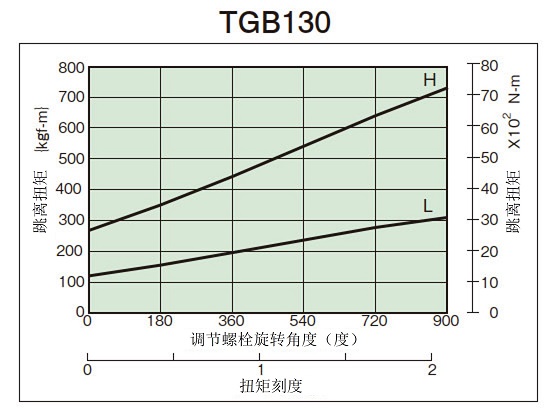

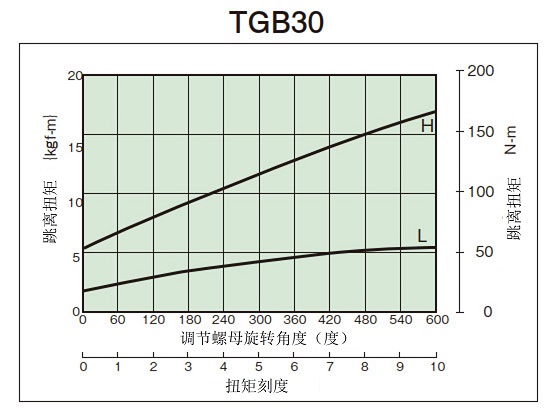

• (3)参考拧紧量-扭矩关系图（下图），按照所需打滑扭矩获取调节螺母（螺栓）的拧紧角度后将其拧紧。首次使用时先在下图读取不到60°的拧紧值，按装至设备进行试运转，观察试运行的情况慢慢拧紧直至打滑扭矩到最合适的范围。拧紧量-扭矩关系图仅为参考数值，打滑扭矩还需根据实际情况进行设定。
• (4)TGB20～50的调节螺母使用1个防松螺钉进行固定。TGB70～130需使用六角螺母固定。
  (TGB08～16的调节螺母经表面涂层固定处理。)
• (5)不能将调节螺母（螺栓）拧至扭矩刻度的最大值以上。如转至最大值，跳闸时蝶形弹簧没有足够的弹力，装置会无法启动。(TGB08～16为线圈弹簧)

TGB08～16

・轮毂材质采用铁系烧结合金，经过表面硬化处理。

• (1)松开调节螺母拆开扭矩过载保护器。需保持拆解下的零部件的清洁，避免受到垃圾，灰尘等的污染。
• (2)夹紧轮毂的凸缘部外径，用轮毂对中。轮毂为表面经硬化处理的铁系烧结合金材质，推荐使用超硬材质（JIS记号9-20、K-01）的切削刀具。
• (3)键槽加工请止动螺钉用螺孔的正下方进行。
• (4)轴孔加工后再组装时，传动滚珠和止推轴承部需使用油脂进行润滑。
• (5)关于轴孔加工请参照下图、并可进行台阶加工。

轴孔加工长度一览表

型号	轴孔径 Φd mm	轴孔加工长度 L mm	沉孔直径 ΦD mm
TGB08 TGB08-C	Φ6以上Φ8以下	20	Φ11
TGB12 TGB12-C	Φ7以上不满Φ10	20	Φ15
	Φ10以上不满Φ12	30
	Φ12	全长	无需
TGB16 TGB16-C	Φ8以上不满Φ10	20	Φ15
	Φ10以上不满Φ12	30
	Φ12 以上Φ16 以下	全长	无需

TGB20～130

・轮毂经过调质处理。

• (1)松开调节螺母拆开扭矩过载保护器。
  取下轴用挡圈和中间板。需保持拆解下的零部件的清洁，避免受到垃圾，灰尘等的污染。

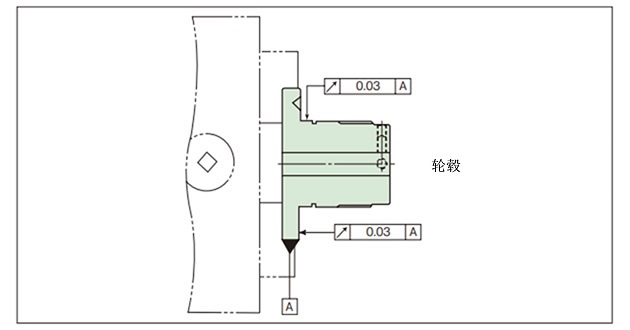

• (2)夹紧轮毂的凸缘部外径，用轮毂对中。
• (3)固定螺丝有2处攻丝位置，分别位于键槽上方位置和直角位置。
• (4)轴孔加工后再组装时，传动滚珠和止推轴承部需使用油脂进行润滑。

只要重新启动驱动电机即可自动复位。

• (1)扭矩过载保护器因过载启动打滑时，需等旋转停止后检查原因解决问题。
• (2)复位时请将输入转速控制在50r/min以下或者寸动手动复位（重新啮合）。

  ⚠禁止用手复位，触摸扭矩过载保护器及连接轴等是非常危险的行为。

• (3)传动滚珠进入沟槽后会叮当作响。
