技术资料 机械式保护机器 使用
迷你型扭矩保持器 MK 使用
和轴的连接
- 1. 迷你扭矩保持器的轴孔径均已加工完成。连接轴的公差建议在h7或h8级。

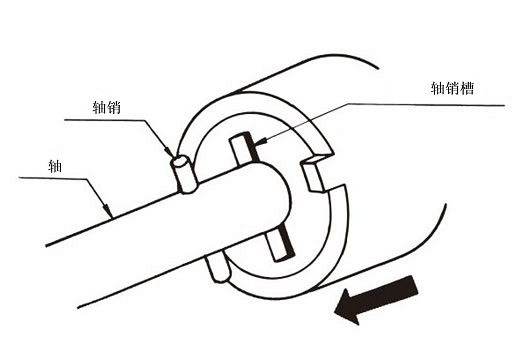

- 2. 轮毂端面的销槽（沟槽）可用于和轴的连接。如下图所示，将销插入轴，然后装入销槽。需保留0.5mm左右的间隙。
销的端部/侧面和销槽间均需保留一定的间隙。请按照销的种类进行销孔的加工。
从动件的安装

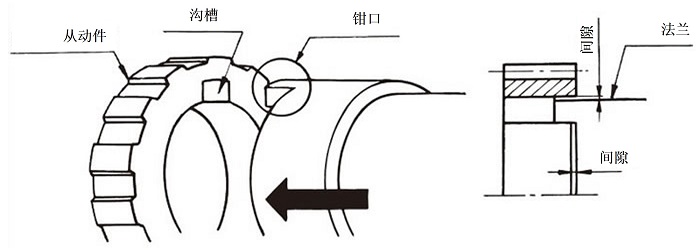

- 1. 使用法兰盘的钳口可完成从动件（齿轮、滑轮等）的安装。在从动件的端面开切口，将切口插入法兰钳口即可完成安装。
为避免法兰钳口和端面受到推力负载和径向负载的影响，在加工时需保留一定的间隙。需保留0.5mm左右的间隙。
设定扭矩

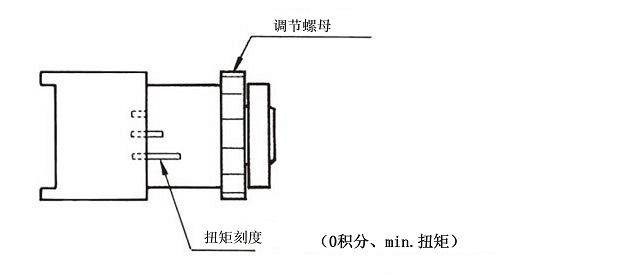

- 1. 迷你扭矩保持器的出厂设置均为0积分（min.扭矩）。
出厂时调节螺母的外周刻度，请在下图确认。
- 2. 通过调整调节螺母的松紧来设定扭矩。扭矩曲线请点击此处参考。

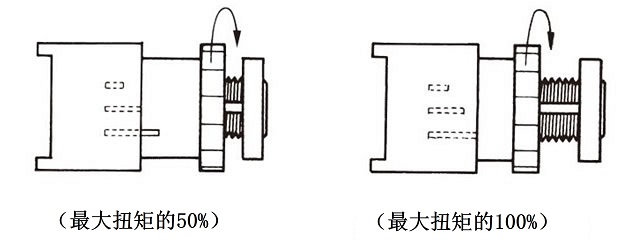

设定扭矩时的扭矩刻度请参考下图。所需扭矩必须按照实际工况等进行设定。

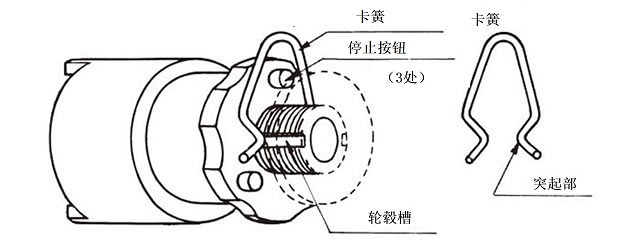

- 3. 扭矩设定后，需固定调节螺母。使用附属品中的卡簧，如下图所示将卡簧卡装在调节螺母和固定环之间。
必须确保卡簧两边的突起卡住轮毂两侧的沟槽。当卡簧卡住调节螺母的停止按钮（凸起部分）时，即完成固定。
注)1. 为确保打滑扭矩的稳定可靠，摩擦面不能附着水分和油份。
注)2. 迷你扭矩保护器以35℃以下的周围温度为基准。超过该温度时的使用请事先咨询。

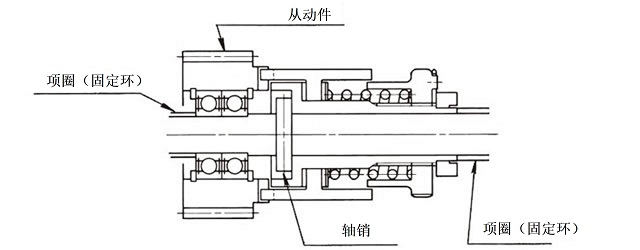

安装例
