(1) シングルタイプ、スペーサタイプ

カップリングの最初の心出し精度が高ければ高い程、使用中に発生する偏心回転応力を抑えることができます。

軸受の摩耗、据付面の沈下、温度による状態変化、振動などによる使用中の変化が、お客様の機器とカップリングの寿命を短くすることになります。

定期的に以下の手順にしたがって調整を行ってください。

偏心(平行誤差) = L×tan 1/2 θa L：ディスクの中心間距離 = J - E

シングルタイプは偏心(軸心の平行ズレ)を吸収できませんので、ご注意ください。

カップリングの許容偏角(角度誤差)、偏心(平行誤差)、フランジ面間寸法誤差は相関関係にあり、一方が増加すると一方が減ずるため同時に考慮する必要があります。下記の推奨値以下に最初の心出しを確実に行ってください。

(2) ロングスペーサタイプ

表3. 心出し推奨値 ロングスペーサタイプ

形番	偏角(角度誤差)		偏心 (平行誤差) ε[mm]	ハブ面間 寸法誤差 E[mm]
	θ a [deg]	ダイヤル読み値 T.I.R.[mm]
NEF04W	0.5	0.58	L×0.43×10-2	6.1±0.25
NEF10W	0.5	0.71	L×0.43×10-2	6.6±0.25
NEF18W	0.5	0.81	L×0.43×10-2	8.3±0.25
NEF25W	0.5	0.91	L×0.43×10-2	11.2±0.25
NEF45W	0.5	1.10	L×0.43×10-2	11.7±0.25
NEF80W	0.5	1.25	L×0.43×10-2	11.7±0.25
NEF130W	0.5	1.46	L×0.43×10-2	16.8±0.25
NEF210W	0.5	1.69	L×0.43×10-2	17.0±0.25
NEF340W	0.5	1.86	L×0.43×10-2	21.6±0.25
NEF540W	0.5	2.14	L×0.43×10-2	23.9±0.25
NEF700W	0.5	2.41	L×0.43×10-2	27.2±0.25
NEH09W	0.35	1.68	L×0.31×10-2	19.0±0.25
NEH14W	0.25	1.20	L×0.22×10-2	19.0±0.25
NEH20W	0.25	1.34	L×0.22×10-2	19.0±0.25
NEH30W	0.25	1.50	L×0.22×10-2	21.5±0.25
NEH41W	0.25	1.64	L×0.22×10-2	24.0±0.25
NEH55W	0.25	1.94	L×0.22×10-2	29.5±0.25
NEH70W	0.25	2.05	L×0.22×10-2	31.3±0.25
NEH90W	0.25	2.23	L×0.22×10-2	32.0±0.25
NEH110W	0.25	2.43	L×0.22×10-2	32.5±0.25
NEH135W	0.25	2.56	L×0.22×10-2	34.0±0.25
NEH150W	0.25	2.74	L×0.22×10-2	34.5±0.25
NEH180W	0.25	2.85	L×0.22×10-2	35.5±0.25

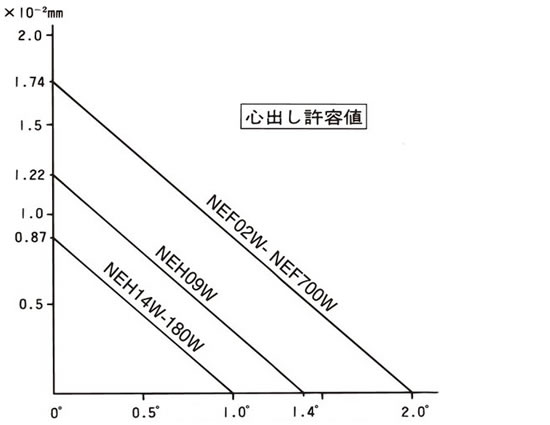

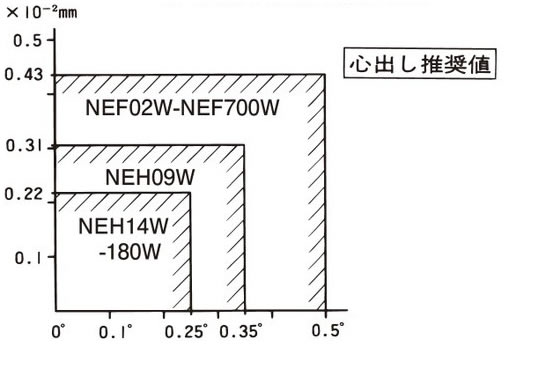

スペーサタイプの偏心(平行誤差)と偏角(角度誤差)の関係

偏心(平行誤差)
(ディスクの中心間距離Lの単位長さ当たりの偏心(平行誤差)量)

許容偏角(角度誤差)(θa)

偏心(平行誤差)
(ディスクの中心間距離Lの単位長さ当たりの偏心(平行誤差)量)

許容偏角(角度誤差)(θa)

• (1) ハブ間寸法(E)の調整

  スペーサタイプ、シングルタイプともE寸法を90度毎に4ヵ所測定し、その平均値がE±0.25mm以内となるようハブの位置を調整してください。

  駆動軸、被動軸が段付きシャフトの場合は、調整代が制限される場合がありますのであらかじめE寸法が調整可能なように配慮ください。

• (2) 偏角(角度誤差)(θ°)の調整
  • (a) 上図のようにダイヤルゲージを片側ハブに固定し、そのハブを回転させダイヤルゲージの最小読みを見つけ、ゼロにセットしてください。
  • (b) ダイヤル側のハブを360度回転させ、偏角(角度誤差)の数値を読みとってください。
  • (c) ダイヤルゲージの読みが表の偏角(角度誤差)推奨値の範囲に入るように機器をシムなどで移動させて調整してください。
• (3) 偏心(平行誤差)(ε)mmの調整
  • (a) 上図のようにハブフランジにダイヤルゲージを取付け、そのハブを回転させダイヤルゲージの最小読みを見つけ、ゼロにセットしてください。
  • (b) ダイヤルゲージ固定側のハブを360度回転させ、偏心の数値を読みとってください。
  • (c) ダイヤルゲージの外周部のフレが、ハブのキリ穴部分で、異常に振れる場合があります。これは、キリ穴部分で加工する際、フランジが外周方向にふくらんだためですので、その部分を避けて読み取ってください。
  • (d) ダイヤルゲージの読みが表の偏心(平行誤差)推奨値(ε)の2倍以内の範囲に入る様に機器をシムなどで移動させて調整してください。
  • (e) 偏心(平行誤差)の調整のため、機器を移動させた場合には、再度、偏角(角度誤差)の調整を行ってください。
• (4) カップリングのすべての変位が適正な値になるまで上記作業を繰返してください。
• (5) 次項の所定のトルクですべてのUナットを締付けてください。

  エクトフレックスカップリングのトルクの伝達は、Uナットの締付力によるディスクとワシャ間に発生する摩擦力によって行われています。

  次項のUナットの締付トルクを必ず守ってください。

1. リーマボルトの締付トルク一覧表

エクトフレックスカップリングはリーマボルト、Uナットの摩擦力によって動力伝達を行います。

規定トルクにて確実に締付けてください。

締付トルク一覧

形番	リーマボルト締付トルク [N・m]		リーマボルトサイズ
NEF02	4.90		M5
NEF04	8.82		M6
NEF10	8.82		M6
NEF18	21.6		M8
NEF25	21.6		M8
NEF45	41.2		M10
NEF80	78.4		M12
NEF130	78.4		M12
NEF210	177		M16
NEF340	177		M16
NEF540	470		M20
NEF700	657		M24
NEH09	470		M20
NEH14	568		M22
NEH20	784		M24
NEH30	1170		M27
NEH41	1590		M30
NEH55	2250		M36
NEH70	2550		M36
NEH90	3230		M39
NEH110	3920		M42
NEH135	4900		M45
NEH150	5490		M48
NEH180	6860		M52

ギヤカップリング対応仕様

形番	リーマボルトA 締付トルク [N・m]			リーマボルトA サイズ	リーマボルトB 締付トルク [N・m]		リーマボルトB サイズ
NEF45G	41.2			M10	8.82		M6
NEF80G	78.4			M12	21.6		M8
NEF130G	78.4			M12	21.6		M8
NEF210G	177			M16	41.2		M10
NEF340G	177			M16	41.2		M10
NEF540G	470			M20	78.4		M12
NEF700G	657			M24	78.4		M12
NEH09G	470			M20	78.4		M12
NEH14G	568			M22	78.4		M12
NEH20G	784			M24	177		M16
NEH30G	1170			M27	177		M16
NEH41G	1590			M30	470		M20

リーマボルトの2面間寸法

[単位：mm]

サイズ	M5	M6	M8	M10	M12	M16	M20	M22	M24
S	8	10	13	17	19	24	30	32	36
サイズ	M27	M30	M36	M39	M42	M45	M48	M52
S	41	46	55	60	65	70	75	80

2. リーマボルトの締付け

3. カップリングの取外し

スペーサタイプのカップリングを軸から取外す際、駆動機や被動機を動かさずに行うことができるので、再取付時の心出し作業が大変容易になります。

[取外し手順]

• 1. すべてのリーマボルトをゆるめて、ディスク、スペーサを取除きます。(図1)
• 2. ハブ固定用のセットボルトをゆるめて、ハブをスライドさせ取外します。(図2)
• 3. 再組立はこの逆の手順で作業をします。両ハブを軸に取付けた際確認のため心出しレベルのチェックを推奨します。
