技术资料 联轴器 使用
动力刚性联轴器 EPR系列 使用
安装
擦拭轴表面和轴内周，同时在各零部件上抹一层薄薄的润滑油。
1. 安装轴径公差
动力刚性联轴器的安装轴公差，请参照下表内容。
| 安装轴径 | Φ35 | Φ35以外 |
|---|---|---|
| 推荐公差 | +0.010 -0.010 |
h6或者h7 |
Φ35为伺服电机的轴径，轴径公差为(+0.01～0)。
那么，联轴器的孔径公差必须和此相匹配。
请注意，轴径为Φ35的滚珠丝杠其两端的孔径公差是相同的。
- ・安装轴其材质的屈服点要求在343MPa{35kgf/mm2}以上（相当于S45C以上）。
- ・轴的表面粗糙度要求在Ra1.6以下。
2. 同心度
- (1) 将联轴器插入一侧的安装轴，参考安装步骤拧紧外环固定。
- (2) 另一边轴的外环先不拧紧，保持松开的状态，这样可使该轴在联轴器的轴孔内自由转动。
- (3) 将卡尺固定与基座（联轴器罩壳），检查各轴的轴向振幅。
- 1. 先测量插入轴已固定的那一侧，将卡尺置于联轴器的中心法兰盘外周处。
转动该轴直至卡尺读取的轴向振幅在3/100以下。(图1) - 2. 然后将卡尺移至另一侧，转动该轴直至卡尺读取的轴向振幅在3/100以下。
- 1. 先测量插入轴已固定的那一侧，将卡尺置于联轴器的中心法兰盘外周处。
- (4) 确认两边轴的轴向振幅用卡尺读取的数值均达到规定值后，参考安装步骤拧紧松开那一侧的外环。
- (5) 最后使用卡尺测量装置的法兰盘振幅，直至卡尺的读取振幅在3/100以下。
| 卡尺测量装置的外侧部分 |
|---|
| 3/100mm以内 |
图1
图2
3. 拧紧加压螺栓

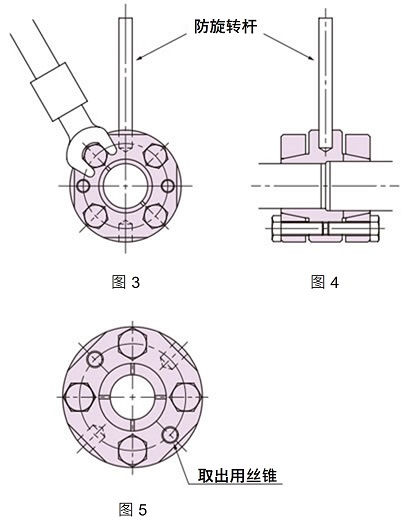

在拧紧压力螺栓时，初拧后，再按照对角的方式交叉对称慢慢施力，用手拧完所有螺栓。(图3)
最后使用扭力转矩扳手，扭矩使用16.7N・m{1.70kgf・m}拧紧所有螺栓。
在拧螺栓的同时，用卡尺测量机体外径侧的振幅，观察表盘数值螺栓在拧紧后的数值接近0是最理想的状态。(图2)
为使上述操作更加顺利，可将防旋转杆插入装置外侧部分的钻孔处进行固定。(图4)
4. 拆卸
松开压力螺栓时的同时锥型锁紧也会解除。联轴器无法顺利拆下时，可使用外环处的2个拆卸攻丝孔，往孔内拧入压力螺栓即可取下联轴器。(图5)5. 检查
装配完成后需进行试运转，以无异常振动、噪音等现象为合格。还需检查压力螺栓是否出现松动。6. 维护
每年1-2次进行确认检查，如发现异常情况需及时解决。
