技术资料 减速机 蜗轮蜗杆减速机 选定
选型时的需注意事项和选型步骤请参考本页面内容。
选择可使用的产品系列或简易选型时请点击此处。
使用条件已基本确定，欲了解更为详细地选型方法时请点击此处。
选定次序
首先请根据流程决定选型桌面。
在确定TD系列减速器的尺寸时，或当[选型桌面3]中的工作条件超出 EWJ/EW/SWJ/SW 系列减速器尺寸表1或表2时，请按照以下步骤进行选型。
选型的必要条件包括，负载扭矩，传动kW，输入转速，减速比，负载的性质，运行时间，启动停止的频率等。
1. 决定修正系数
选型桌面3的传动功率表中所使用的服务系数（sf）均为1.0。根据负载特性、运转时间和启动频率（以较大者为准）选择服务系数 (Sf)和额定热系数（仅EWJ/EW/SWJ/SW 系列）。负载的性质请参考机械类别负载分类表。分类表中没有记载的，可参考类似设备或另行咨询。
表1使用系数表(Sf)
| 负载的性质 | 使用时间（每天） | ||
|---|---|---|---|
| 2 | 10 | 24 | |
| U：恒定负载 | 1.00 (1.25) |
1.00 (1.25) |
1.25 (1.50) |
| M：有一定冲击力的负载 | 1.00 (1.25) |
1.25 (1.50) |
1.50 (1.75) |
| H：有加到冲击力的负载 | 1.25 (1.50) |
1.50 (1.75) |
1.75 (2.00) |
注
- 1)每小时的启动次数在10次以上的，请使用（）内的数值。
- 2)上述使用系数表仅供参考。请根据实际情况进行调整。
表2.额定热系数(EWJ/EW/SWJSW系列)
| 输入转速 r/min |
尺寸 | 减速比 运行时间 |
额定热系数 |
|---|---|---|---|
| 1750, 1450 | EWJ25 ～ 70 SWJ25 ～ 42 |
1/10 ～ 1/60 连续运转 1小时以上 |
1.3 |
| SWJ50 ～ 70 | 1.15 | ||
| 1750, 1450 | EW80 ～ 200 SW80 ～ 200 |
1/10 ～ 1/60 连续运转 2小时以上 |
1.5 |
| 1150, 950 | EW80 ～ 200 SW80 ～ 200 |
1.15 | |
| 上述以外 | 1.0 | ||
2. 决定修正kW和修正扭矩
按照算式1决定修正kW和修正扭矩
修正ｋW = 负载kW × 补正系数........(公式1)
修正扭矩 = 负载扭矩 × 补正系数...(公式1)
3. 决定减速比
4. 决定尺寸和型号
请根据传动功率表，选择修正kW或修正扭矩符合要求的尺寸和型号。
如输入转速低于100r/min，输出扭矩则选择传动功率表中的100r/min。
对于TD系列，请根据所选尺寸检查以下项目。
[确认等价热容量：TD系列]
根据使用的环境温度，从温度修正系数表（表3）中确认温度修正系数 (f1)，然后使用算式2求出等价热容量。和各产品页面的传动功率表进行比对，确认没有超过容量范围。
等价热容量 = 负载kW（或者扭矩） × f1......(算式2)
表3. 温度修正系数表(f1) (TD系列)
| 环境温度 | 温度修正系数 |
|---|---|
| 30℃以下 | 1.0 |
| 40℃以下 | 1.3 |
| 50℃以下 | 1.5 |
5. 确认轴荷重
请使用算式3，确认轴的径向负载是否在各系列产品的容许径向负载范围内。
容许径向负载(N{kgf})≧ T × f × Lf R ...(算式3)
- T：修正扭矩(N・m {kgf・m})
- ｆ：O.H.L.系数(右表)
- Lf：作用点系数(右表)
- R：链轮和带轮的节圆半径(m)
O.H.L.系数(f)
| 链条 | 1.00 |
|---|---|
| 齿轮 齿形带 |
1.25 |
| V带 强力齿形带 |
1.5 |

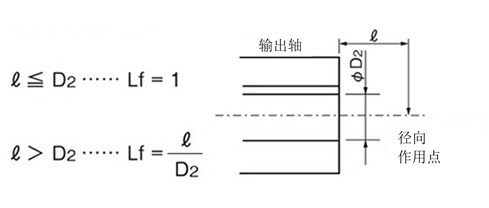

实心输出轴
作用点系数(Lf)
空心输出轴
作用点系数(Lf)
确认轴向负载
如输出轴上有轴向载荷，请检查是否在相应系列的轴向容许负载范围内。
径向负载和轴向负载同时发生时，请另行咨询。
关于交变负载
在分度驱动等高频率施加交变载荷的应用中，减速器的背隙和紧固件的松动等可能会导致意外事故的发生。
如为此用途，请填写[选型规格确认书]后进行咨询。
6. 计算所需输入kW
所需输入kW = 额定输入kW × 负载扭矩 额定输出扭矩 × Sf
