技術資料 減速機 ウォーム減速機 モータ仕様
標準端子箱仕様
1. モータ出力：0.1kW ～ 0.4kW[樹脂製]

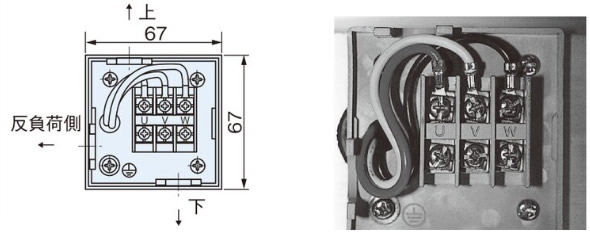

| 端子寸法 | 端子箱位置 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブレーキ無 |  |
|
||||||||||||

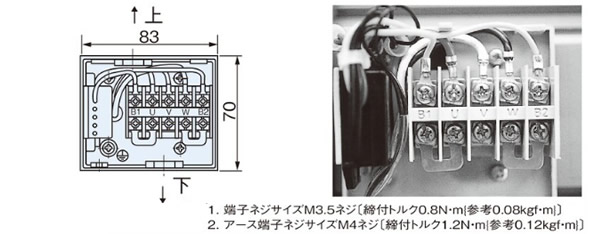

| ブレーキ付 |  |
|
2. モータ出力：0.75kW[鋼鈑製]
| 端子寸法 | 端子箱位置 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブレーキ無 |  |
|
||||||||||
| ブレーキ付 |  |
|
3. モータ出力：1.5kW ～ 2.2kW[鋼鈑製]
| 端子寸法 | 端子箱位置 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブレーキ無 |  |
|
|||||||||||||||
| ブレーキ付 |  |
|
4. モータ出力：3.7kW[鋼鈑製]
| 端子寸法 | 端子箱位置 | |
|---|---|---|
| ブレーキ無 |  |
 |
| ブレーキ付 |  |
 |
5. モータ出力：5.5kW[鋼鈑製]
| 端子寸法 | 端子箱位置 | |
|---|---|---|
| ブレーキ無 |  |
 |
| ブレーキ付 |  |
 |

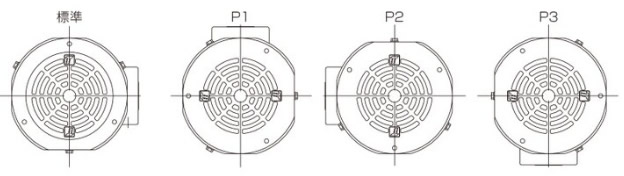

端子箱の取付方向
端子箱の取付方向は90°ピッチで変更可能です。注文時にご指示ください。
あるいは、モータ取付ボルトを外してモータを回すことで、お客様での取付方向変更も可能です。

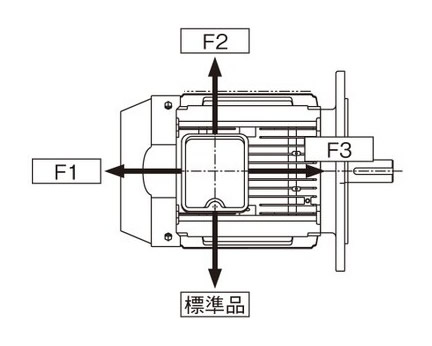

端子箱の口出し方向
90°ピッチで変更可能です。
(5.5kWブレーキ付は変更できません)
注文時にご指示ください。
(例：端子口方向F1)
