技术资料 减速机 蜗轮蜗杆减速机 电机规格
配置标准接线端子箱

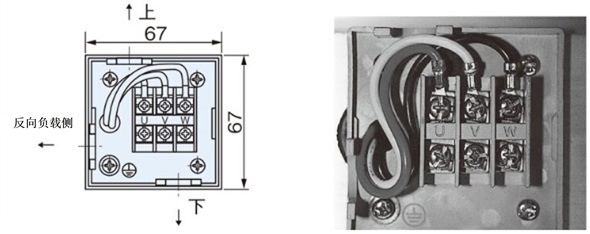

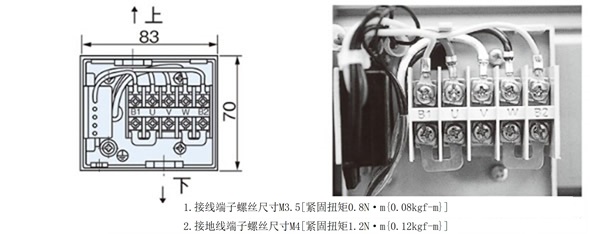

1. 电机输出：0.1kW ～ 0.4kW[树脂制]
| 端子尺寸 | 接线盒位置 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 无刹车 |  |
|
||||||||||||
| 带刹车 |  |
|
2. 电机输出：0.75kW[钢板制]
| 端子尺寸 | 接线盒位置 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 无刹车 |  |
|
||||||||||
| 带刹车 |  |
|
3. 电机输出：1.5kW ～ 3.7kW[钢板制]
| 端子尺寸 | 接线盒位置 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 无刹车 |  |
|
||||||||||||||||||||
| 带刹车 |  |
|
4. 电机输出：5.5kW[钢板制]
| 端子尺寸 | 接线盒位置 | |
|---|---|---|
| 无刹车 |  |
 |
| 带刹车 |  |
 |

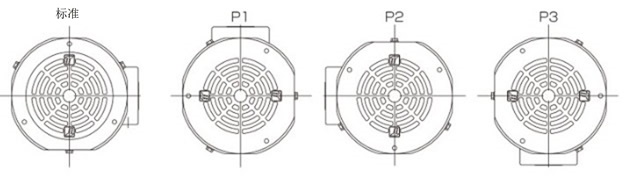

接线盒安装方向
接线盒可以任意90°位置进行安装。订购时请注明需求。
另外，客户也可以通过卸下电机的安装螺栓转动电机来改变安装方向。

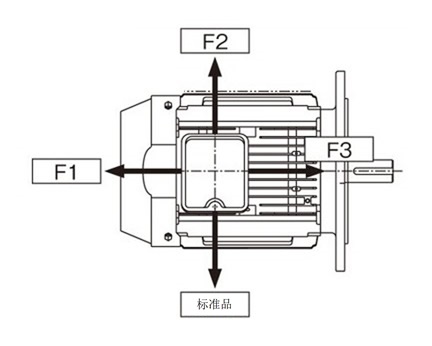

接线盒出线口方向
接线盒插座按90°间距布置排列。
(5.5kW带制动器的除外。)
订购时请注明需求。
(例：接线盒出线口方向F1)
