技术资料 减速机 伺服电机用减速机TERVO 技术资料

空心轴无键规格

准双曲面齿轮减速头 HMTK类型

带有Power-Lock的特殊空心轴可无键连接，进一步提高了空心轴的功能。

减少了机械设备的零件数量，既便于安装和拆卸又节省了空间。

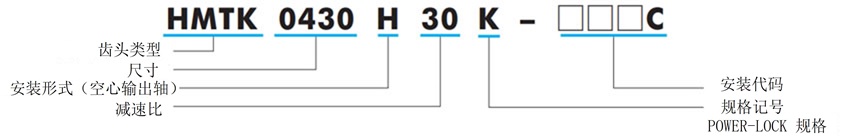

型号示例

特点

  • ・从动轴不需要做键槽加工，减少了零件数量，缩减工时提高了工作效率。
  • ・为无键设计不需要做位置调节，减速机在拆卸和安装时也更加方便。
  • ・超强的摩擦连接，不需要做防脱落和松动的预防措施，因此和从动轴间不会有背隙。
  • ・还可提供专用的轴端盖（仅限准双曲面减速机0.2-0.4kW，0.75kW-1/5至1/50）。

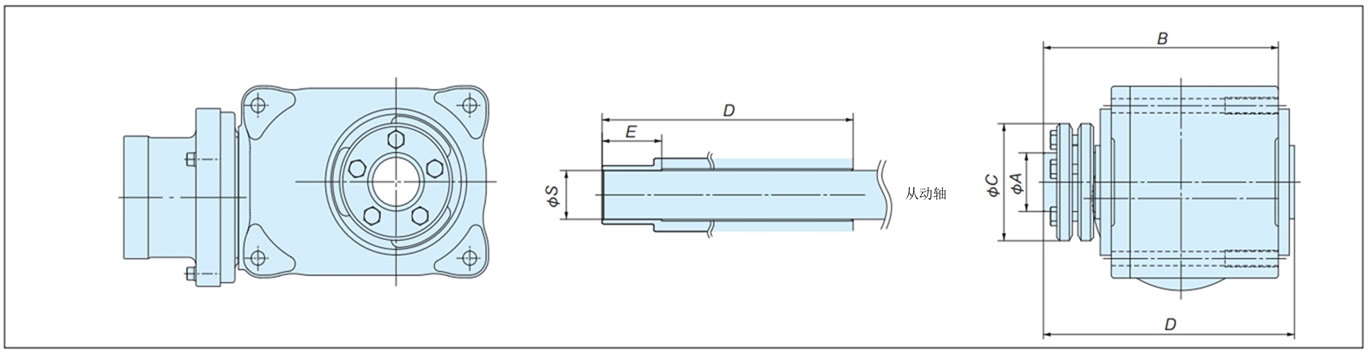

准双曲面齿轮头规格

准双曲面齿轮头规格
单位：mm
尺寸 减速比 ΦS ΦA ΦC E D B Power-Lock型号 螺栓尺寸 紧固力矩MA
N・m {kgf・m}
HMTK02 1/5 ～ 1/60 20 30 60 31 122.5 118 PL030X060SL M5×18 4.9 {0.15}
1/80 ～ 1/200 30 36 72 38 160 150 PL036X072SL M6×20 11.8 {1.2}
HMTK04 1/5 ～ 1/50
1/60 ～ 1/200 35 44 80 44 188 178 PL044X080SL M6×20 11.8 {1.2}
HMTK075 1/5 ～ 1/50
1/60 ～ 1/200 45 55 100 45 210 200 PL055X100SL M6×25 11.8 {1.2}
HMTK15 1/5 ～ 1/80
  • 注）和准双曲面减速机空心轴连接的从动轴尺寸公差为ΦS h6，成品长度在E尺寸以上，表面粗糙度在12S以下。从动轴的成品表面应在E尺寸范围内。
  • 注）还可提供0.2-0.4kW,0.75kW1/5-1/50专用的轴端盖。
