技術資料 減速機 サーボモータ用減速機TERVO 技術データ

中空軸タイプキーレス仕様

ハイポイドギヤヘッド HMTKタイプ

パワーロック付専用中空軸で、キーレス締結を可能とし、中空軸形の機能をさらに発揮します。

取付け・取外し作業を容易にし、機械装置の部品点数削減、省スペース化が図れます。

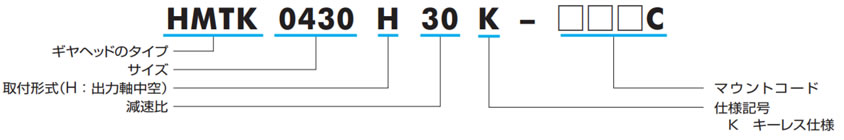

形番表示例

特長

  • ・被動軸のキー溝加工が不要、部品点数、取付作業工数が削減できます。
  • ・キーが無いので位相合わせが不要で、減速機の取付け・取外し作業が容易になります。
  • ・強固な摩擦締結なので、抜け止め、緩み対策が不要で被動軸とのバックラッシがありません。
  • ・専用軸端カバーも用意しています(ハイポイドモートル：0.2～0.4kW、0.75kW-1/5～1/50のみ)。

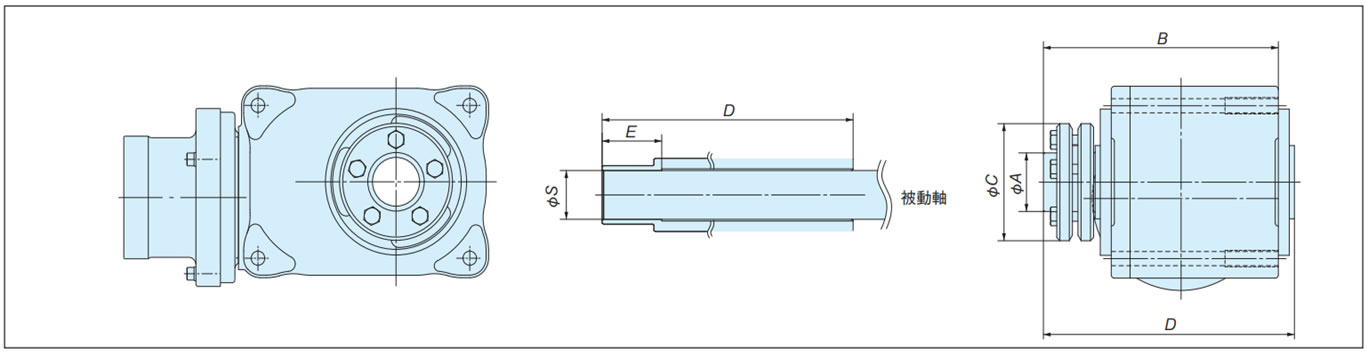

ハイポイドギヤヘッド仕様

ハイポイドギヤヘッド仕様
単位：mm
サイズ 減速比 ΦS ΦA ΦC E D B パワーロック形番 ボルトサイズ 締付トルクMA
N・m {kgf・m}
HMTK02 1/5 ～ 1/60 20 30 60 31 122.5 118 PL030X060SL M5×18 4.9 {0.15}
1/80 ～ 1/200 30 36 72 38 160 150 PL036X072SL M6×20 11.8 {1.2}
HMTK04 1/5 ～ 1/50
1/60 ～ 1/200 35 44 80 44 188 178 PL044X080SL M6×20 11.8 {1.2}
HMTK075 1/5 ～ 1/50
1/60 ～ 1/200 45 55 100 45 210 200 PL055X100SL M6×25 11.8 {1.2}
HMTK15 1/5 ～ 1/80
  • 注)ハイポイドモートル中空軸に締結する被動軸の寸法公差はΦS　h6、仕上長さはE寸法以上、表面粗さは12S以下として、被動軸の仕上げ面がE寸法位置になるように設定してください。
  • 注)0.2～0.4kW、0.75kWの1/5～1/50には専用の軸端カバーもご用意しています。
