技術資料 減速機 小形ギヤモータ モータ仕様

標準端子箱仕様　ギヤモートル、ハイポイドモートル、クローゼモータ

1.モータ出力：0.1kW ～ 0.55kW [樹脂製]

端子寸法 端子箱位置
ブレーキ無 ブレーキ無
ブレーキ無
モータ出力 A P
0.1kW 64.5 81
0.2kW 102.5 81
0.4kW 102.5 81
0.55kW 102.5 81

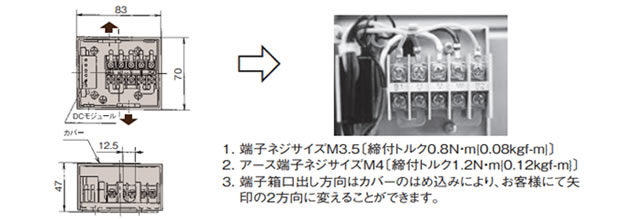

ブレーキ付 ブレーキ付
ブレーキ無
モータ出力 A P
0.1kW 102.5 104.5
0.2kW 119.5 104.5
0.4kW 119.5 104.5
0.55kW 119.5 104.5

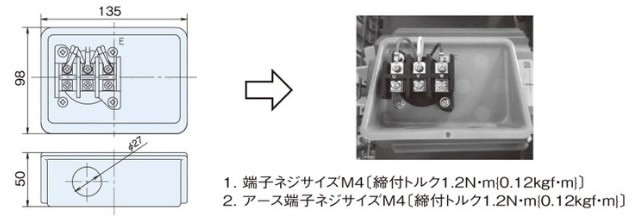

2. モータ出力：0.75kW[鋼鈑製]

端子寸法 端子箱位置
ブレーキ無 ブレーキ無
ブレーキ無
モータ出力 A B C P
0.75kW 116.5 135 98 140

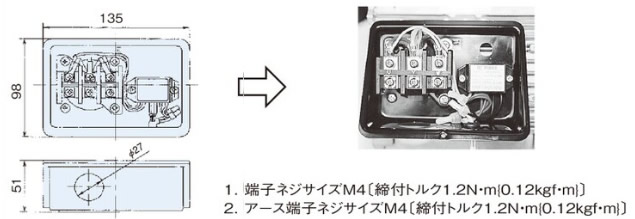

ブレーキ付 ブレーキ付
ブレーキ付
モータ出力 A B C P
0.75kW 161.5 135 98 140

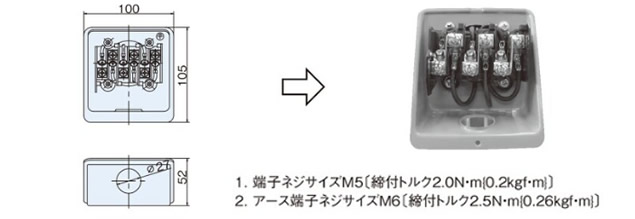

3. モータ出力：1.5kW ～ 2.2kW[鋼鈑製]

端子寸法 端子箱位置
ブレーキ無 ブレーキ無
ブレーキ無
モータ出力 A B C P
1.5kW 106.5 98 102 160
2.2kW 106.5 98 102 160

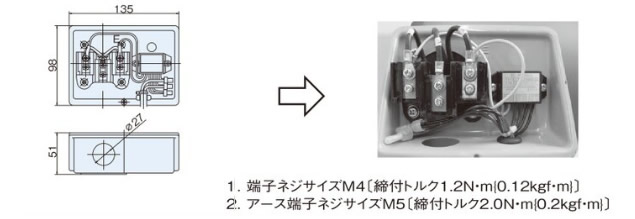

ブレーキ付 ブレーキ付
ブレーキ無
モータ出力 A B C P
1.5kW 191 135 98 155
2.2kW 191 135 98 155

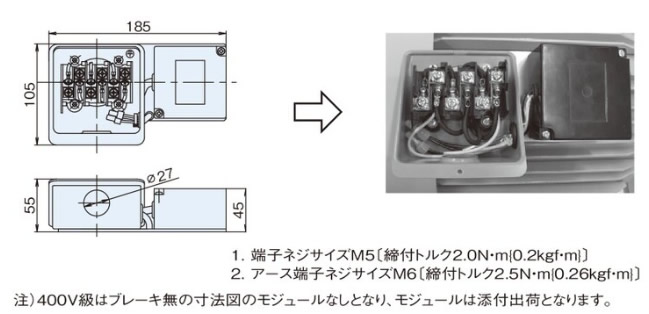

4. モータ出力：3.7kW[鋼鈑製]

端子寸法 端子箱位置
ブレーキ無 ブレーキ無 ブレーキ無
ブレーキ付 ブレーキ付 ブレーキ無

5. モータ出力：5.5kW[鋼鈑製]

端子寸法 端子箱位置

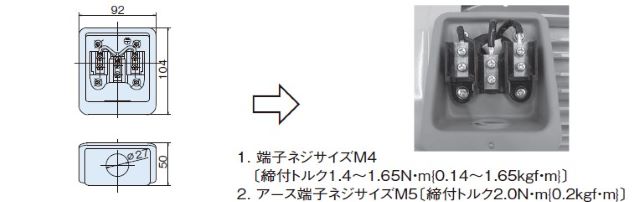

ブレーキ無 ブレーキ無 ブレーキ無

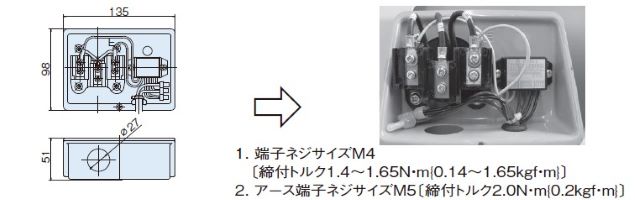

ブレーキ付 ブレーキ付 ブレーキ付
