技术资料 减速机 小型齿轮减速电机 电机规格

配置标准接线端子箱　齿轮减速机 准双曲面齿轮减速机 Croise减速机

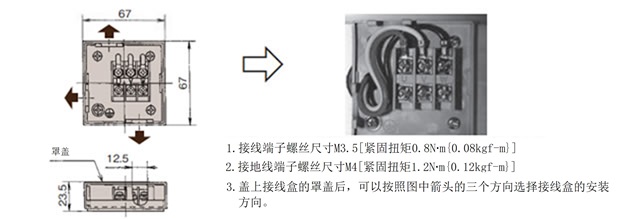

1.电机输出：0.1kW ～ 0.55kW [树脂制]

端子尺寸 接线盒位置
无刹车 无刹车
无刹车
电机输出 A P
0.1kW 64.5 81
0.2kW 102.5 81
0.4kW 102.5 81
0.55kW 102.5 81

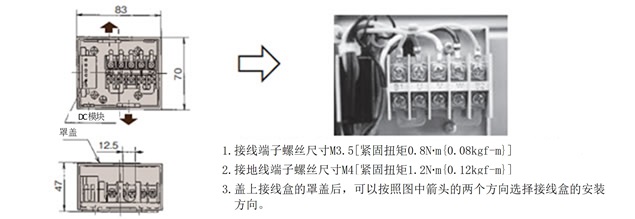

带刹车 带刹车
无刹车
电机输出 A P
0.1kW 102.5 104.5
0.2kW 119.5 104.5
0.4kW 119.5 104.5
0.55kW 119.5 104.5

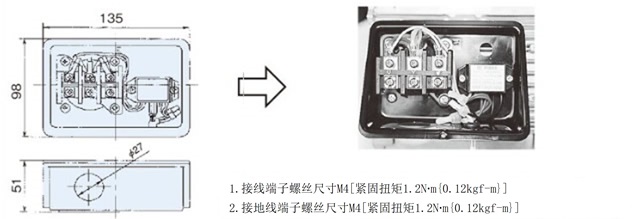

2. 电机输出：0.75kW[钢板制]

端子尺寸 接线盒位置
无刹车 无刹车
无刹车
电机输出 A B C P
0.75kW 116.5 135 98 140
带刹车 带刹车
带刹车
电机输出 A B C P
0.75kW 161.5 135 98 140

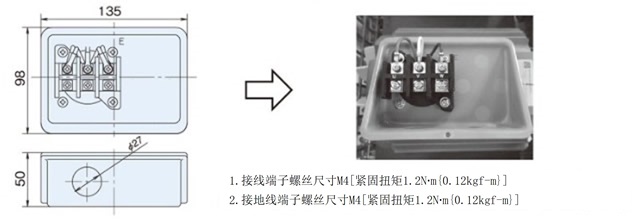

3. 电机输出：1.5kW ～ 2.2kW[钢板制]

端子尺寸 接线盒位置
无刹车 无刹车
无刹车
电机输出 A B C P
1.5kW 106.5 98 102 160
2.2kW 106.5 98 102 160
带刹车 带刹车
无刹车
电机输出 A B C P
1.5kW 191 135 98 155
2.2kW 191 135 98 155

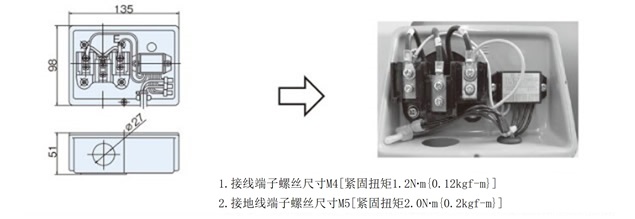

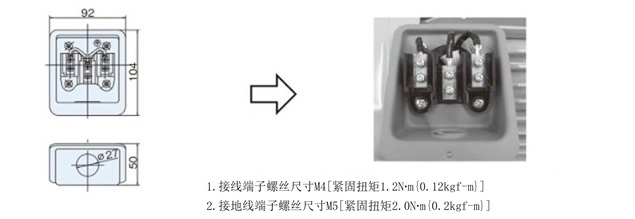

4. 电机输出：3.7kW[钢板制]

端子尺寸 接线盒位置
无刹车 无刹车 无刹车
带刹车 带刹车 无刹车

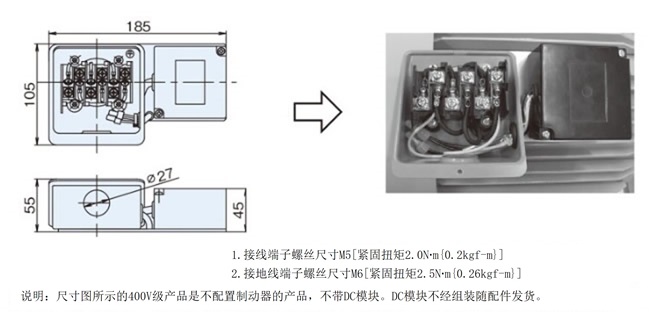

5. 电机输出：5.5kW[钢板制]

端子尺寸 接线盒位置
无刹车 无刹车 无刹车
带刹车 带刹车 带刹车
