技术资料 减速机 小型齿轮减速电机 电机规格

接线/转动方向

1.接线

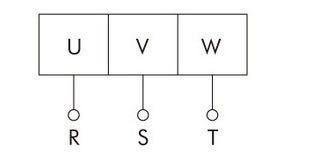

带三相电机(40W ～ 5.5kW) 单相电机(40W ～ 90W)
接线 接线 接线 接线
A B A B

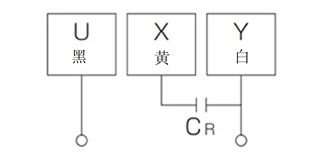

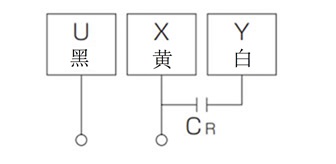

注）单相电机采用电容器启动系统。电容器随产品一起发货，请在接线后使用。

2.旋转方向

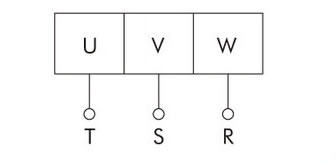

下图箭头表示连接A处时，从输出轴看到的旋转方向。

连接B时，其旋转方向和箭头方向相反。

齿轮减速电机

两级减速
接线图
三级减速
接线图

准双曲面齿轮减速电机

两级减速和四级减速
接线图
三级减速
接线图

Croise减速电机

CSMA系列
接线图
HCMA系列
接线图

准双曲面齿轮减速电机迷你

两级减速
接线图
三级减速
接线图

带制动器电机的接线

1. 200V级：0.1kW ～ 5.5kW [齿轮减速机 准双曲面齿轮减速机 Croise减速机]

  • ・出厂时的标准配置为交流内部接线。
  • ・根据接线情况电机的响应时间会有参差，请参考下图根据实际情况选择匹配的接线方法。
用途 齿轮减速机 准双曲面齿轮减速机 Croise减速机
三相200V
0.1kW ～ 0.55kW		 三相200V
0.75kW ～ 3.7kW		 三相200V
5.5kW
交流内部接线
  • ・正常情况下的使用
  • ・出厂时的标准配置
 接线图 接线图 接线图
交流外部接线
  • ・缩短停止时间
接线图 接线图 接线图
交流外部操作
  • ・用于变频器

    (将变频器的设置到MC侧。)

  • ・制动另行操作

※3标记处的制动器电源电压0.1kW/0.2kW需为 AC200V-254V，0.4kW/0.55kW需为AC200V-220V。

※3标记处的制动器电源电压0.75kW/3.7kW需为 AC200V-254V，1.5kW/2.2kW需为AC200V-230V。

接线图
直流外部接线
  • ・对停止精度要求较高时

    (升降机装置等)

 接线图 接线图 -
  • M：电机
  • B：制动器
  • MC：电磁接触器
  • MCa：辅助继电器
  • OCR：过电流继电器
  • DM200D, PM180B：DC模块
  • -N-：保护元件(变阻器)
  • 注1)制动器电压DC90V。(DM200D及PM180B 输入AC200V时)
  • 注2)直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
    商品名 厂商名 型号
    DM200D时
    Surge absorber 松下电器株式会社 ERZV14D471
    Zetrap 富士电机株式会社　 ENE471D-14A
    Ceramic varistor NIPPON CHEMI-CON CORPORATION TND14V-471KB00AAA0
  • 注3)※1辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）或以上规格。
    ※２使用ＭＣ辅助触点或者辅助继电器时，需选择AC200Ｖ10Ａ（电阻负载）或以上规格。

2. 400V级：0.1kW ～ 5.5kW [齿轮减速机 准双曲面齿轮减速机 Croise减速机]

  • ・出厂时的标准配置为交流内部接线。(※5.5kw的请另行咨询。)
  • ・根据接线情况电机的响应时间会有参差，请参考下图根据实际情况选择匹配的接线方法。
用途 齿轮减速机 准双曲面齿轮减速机 Croise减速机
三相400V
0.1kW ～ 0.55kW		 三相400V
0.75kW ～ 3.7kW		 三相400V
5.5kW
交流内部接线
  • ・正常情况下的使用
  • ・出厂时的标准配置
 接线图 接线图 -
交流外部接线
  • ・缩短停止时间
  • ・安装进相电容器时
 接线图 接线图 -
交流外部操作
  • ・用于变频器

    (将变频器的设置到MC侧。)

  • ・制动另行操作
 接线图

注：使用闭环连接器接线时，必须断开棕色（N）端口确保处在绝缘状态。DC模块由变压器供电时，请在下述容量中进行选择。
0.1kW ～ 0.55kW：60VA
※1标记处的制动电源电压需为AC200-AC254。
　还可提供400V直接输入规格。

接线图

AC380V-AC440V用于0.75kW/3.7kW
AC380V-AC460V用于1.5kW/2.2kW

接线图
直流外部接线
  • ・对停止精度要求较高时

    (升降机装置等)

 接线图 接线图 -
  • M：电机
  • B：制动器
  • MC：电磁接触器
  • MCa：辅助继电器
  • OCR：过电流继电器
  • DM200D, DM400D, PM180B：DC模块
  • -N-：保护元件(变阻器)
  • 注1)制动器电压DC90V。(DM200D 输入AC200V时)
  • 注2)直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。(DM400D 内置变阻器，无需外部安装。)
    商品名 厂商名 型号
    DM200D时
    Surge absorber 松下电器株式会社 ERZV14D471
    Zetrap 富士电机株式会社　 ENE471D-14A
    Ceramic varistor NIPPON CHEMI-CON CORPORATION TND14V-471KB00AAA0
  • 注3)5.5kW的DC模块PM180B作为配件发货，到货后请自行接线。请点击此处确认尺寸。
  • 注4)※2辅助继电器（MCa）需使用接点容量AC200Ｖ7Ａ（电阻负载）或以上规格。
    ※3MC处使用辅助接点或者辅助继电器时，请使用AC200Ｖ10Ａ（电阻负载）或以上规格。
    ※4标记处,需使用触点电压AC400-440V，感性负载1A以上的辅助继电器（Mca)。
    ※5标记处,需串联2个或3个触点电压AC400-440V，感性负载1A以上辅助继电器（Mca)。

3. 40W, 60W, 90W [准双曲面齿轮减速电机迷你系列]

  • ・出厂时的标准配置为交流内部接线。
  • ・根据接线情况电机的响应时间会有参差，请参考下图根据实际情况选择匹配的接线方法。
用途 三相电机　标准电压
200V级		 三相电机　倍电压
400V级		 単相诱导电机
100V
交流内部接线
  • ・正常情况下的使用
  • ・出厂时的标准配置
 接线图 接线图 接线图
交流外部接线
  • ・缩短停止时间
  • ・安装进相电容器时
接线图 接线图 接线图
交流外部操作
  • ・制动另行操作

  • 注：请使用额定负载AC200V7A以上辅助继电器Mca。

 接线图 接线图

注：切断闭端端子的N连线，并做好N端的绝缘处理。
使用变压器往DC模块输入200V电压时，请选择60VA以上容量的变压器。

接线图
直流外部接线
  • ・升降装置和对停止精度由有要求时

  • 注：*标记的设定容量应为200VAC10A或以上。

 接线图 接线图 接线图
  • M：电机
  • B：制动器
  • MC：电磁接触器
  • MCa：辅助继电器
  • OCR：过电流继电器
  • C：电容器（配件）
  • DM200D, DM100A：DC模块
  • -N-：保护元件(变阻器)
  • 注1)接线后，通电前请务必确认DC模块的接线是否正确，黄色（或者红色）连接电源，黑色连接制动器。
  • 注2)DC模块内置二极管，接线错误会造成短路而导致模块损坏。
  • 注3)各位置触点可根据需要使用保护元件。
  • 注4)连接变频器使用时，只能使用交流单独控制的接线回路。
  • 注5)直流外部接线时，会因接线方法的错误、配线的长短不当或者继电器的选型不正确等造成制动器电源模块的损坏，作为预防措施可在直流电源输出端加接变阻器。将变阻器接在制动电源模块附近（蓝色导线）可以起到比较好的保护作用。变阻器的具体型号参考下述内容。变阻器的电压请选择DM200D 470V。
    商品名 厂商名 型号
    使用DM100A和DM200D时
    Surge absorber 松下电器株式会社 ERZV14D471
    Zetrap 富士电机株式会社　 ENE471D-14A
    Ceramic varistor NIPPON CHEMI-CON CORPORATION TND14V-471KB00AAA0
  • 注6)用于单相电机的电容器 40W：15μF，60W：18μF，90 W：27μF（耐压均为220V）。
  • 注7)单相200V时请另行咨询。

※电机发热

在运转过程中，电机所有的内部损耗都会转变成热量并通过电机散热。

尤其是单相电容电机，在负载率较低时会发热。视运转条件，电机外壳的表面温度可能会达到90°C或以上，这并非异常情况。

请注意不要误触电机，并远离易燃物品，以免发生意外。
