技术资料 减速机 MD･伞齿齿轮箱 选定
MD齿轮箱选定例
选定例1
正常选型
使用设置
运行条件
- ・通用电机（15kWx4Px60 Hz）从横向轴输入，使用联轴器和电机直接连接。
- ・交叉轴侧安装P.C.D.100mm的链轮。
- ・负载传动kW的运转功率为10kW。
- ・有一定冲击力的负载，使用时间为10小时/天。启动停止 12次/小时的间歇运转。
- ・速比为1:1.
使用环境
- ・室内，常温30℃，正常环境（没有灰尘等）
选项类
- ・无（使用标准产品）
(1)决定使用系数
运转条件（有一定冲击力的负载，10小时/天，启停12次/小时，使用系数（表1）为1.50。
(2)需进行KW的修正
修正kW＝10kW（负载传动kW）×1.50（服务系数）＝15kW 得出修正kW为15看W。
(3)决定尺寸
根据传动功率表，选择满足修正kW＝15kW，输入转速1750r/min的齿轮箱ED6M。
(4)检查径向负载
(径向负载施加在交叉轴的中心位置。)
根据表2链传达O.H.L系数=1.0，因径向负载在轴中心的位置所以位置系数Lf=1.
根据径向负载的检查算式和使用条件，
ED6M的交叉轴容许径向负载＝2303N＞1637N，在容许值之内符合要求。
(5)决定型号
根据布局的轴配置，旋转关系和安装方式，决定型号。
可选定ED6M-1-R-Y的型号。※需确认旋转方向。
选定例2

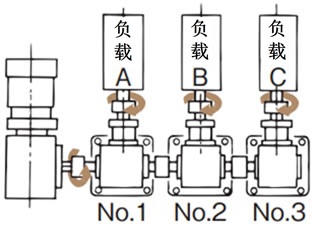

线轴传动
使用设置
运行条件
- ・A、B和C均为245N・m的恒定负载，使用时间为8小时/天。
- ・输入转速为300r/min，速比为1:1。
使用环境
- ・室内，常温30℃，正常环境（没有灰尘等）
选项类
- ・无（使用标准产品）
(1)决定使用系数
运转条件（恒定负载，8小时/天），服务系数（表1）＝1.0。
(2)选择MD齿轮箱
1. MD齿轮箱 No. 1
- ・齿轮在负载A下运转。→需要245N・m×1.0=245N・m以上的传动功率。
- ・交叉轴在负载A，B，C下运转。→需要（245N・m+245N・m+245N・m）×1.0=735N・m以上的交叉轴扭矩。
根据传动功率表和交叉轴容许扭矩，可选定ED10M的齿轮箱。
[ED10M 传动功率 513N・m>245N・m,交叉轴容许扭矩 891N・m> 735N・m]
2. MD齿轮箱 No. 2
- ・齿轮在负载B下运转。→需要245N・m×1.0=245N・m以上的传动功率。
- ・交叉轴在负载B，C下运转。→需要（245N・m+245N・m）×1.0=490N・m以上的交叉轴扭矩。
根据传动功率表和交叉轴容许扭矩，可选定ED8M的齿轮箱。
[ED8M 传动功率 331N・m>245N・m,交叉轴容许扭矩 627N・m> 490N・m]
3. MD齿轮箱 No. 3
- ・齿轮和交叉轴都在负载C下运转。→需要245N・m×1.0=245N・m和以上的传动功率和交叉轴扭矩。
根据传动功率表和交叉轴容许扭矩，可选定ED8M的齿轮箱。
[ED8M 传动功率 331N・m>245N・m,交叉轴容许扭矩 627N・m> 490N・m]
(3)决定方式
根据布局的轴配置，旋转关系和安装方式，决定型号。
可选定No.1 ED10M-1-LR-O-Y, No.2 ED8M-1-LR-O-Y和No.3 ED8M-1-R-O-Y。
※需确认旋转方向。
